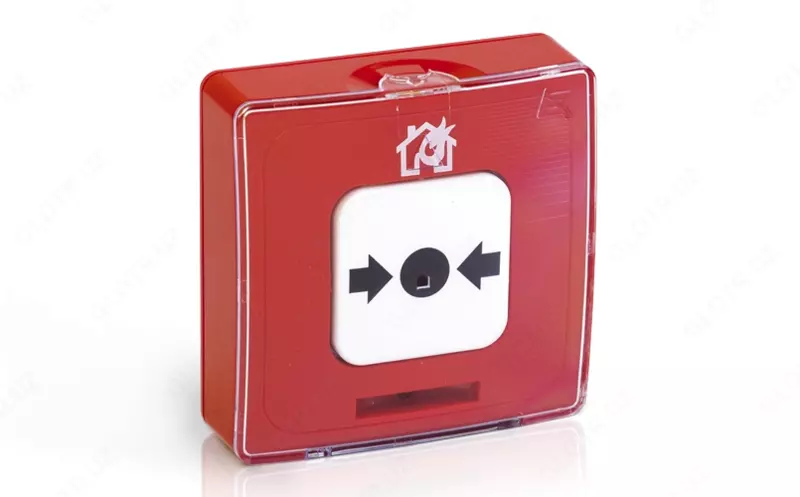

IPR 513-11-A - R3 - qo'lda manzilli yong'in detektori

                                                                       IPR 513-11-A-R3 - Manzilli qo’lda o’t o’chirish xabarnomasi

Manzilli RYaTDning qo’lda ishlatiladigan yong’in xabarnomasi 513-11-A-R3 yong’in va qo’riqlash-yong’in signalizatsiyasining manzilli tizimlarida «Yong’in» signalini qo’lda yoqish uchun mo’ljallangan. ALSda R3 protokolida ayirboshlashni ta’minlaydigan Chegara qabul qilish-nazorat asbobi boshqaruvidagi manzilli tizim tarkibida ishlaydi.

Ko’p marta yoqish va o’chirishga mo’ljallangan xabar beruvchining konstruksiyasi va tayyorlash texnologiyasi qurilmaning deyarli cheksiz vaqt davomida ishlashini ta’minlaydi.

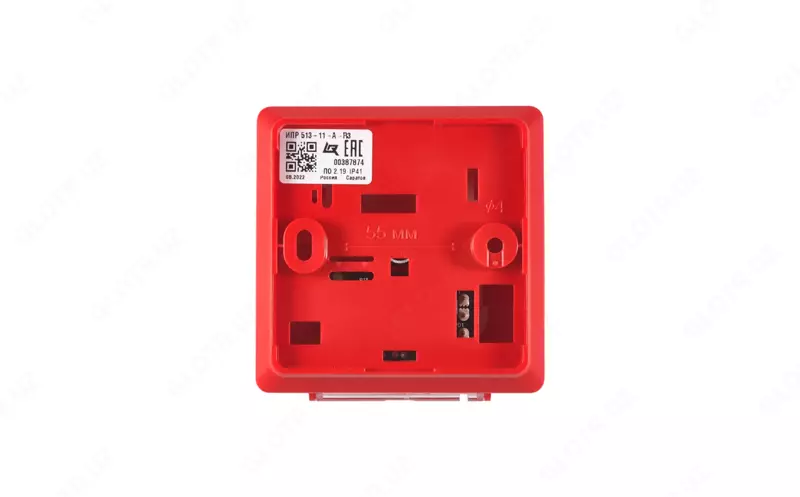

Manzilli RYaTD qo’lda o’t o’chirish xabarnomasi 513-11-A-R3 asosi, korpusi va himoya qopqog’idan iborat bo’ladi. Manzilli ikki o’tkazgichli aloqa liniyasi simlarini ulash uchun radioelementlar va terminal bilan to’lov belgilandi.

Yong’in xabarnomasi qo’lda «Yong’in» signalini xabarnoma tugmasi bosilganda qabul qilish-nazorat asbobiga uzatadi. «Yong’in» signalini olish tugmani dastlabki holatiga qaytarish orqali yetkazib berish komplektiga kiruvchi kalit yordamida amalga oshiriladi. Tugmani qaytarish uchun tugma markazida joylashgan teshikka kalitni qoʻyish va tugma bosilgunga qadar unga bosish kerak. Manzilli qo’l xabarnomasining ishlash va soz ishlash tartibi to’g "risidagi ma’lumotlar uchun qizil LEDlar ko’zda tutilgan.

Xabar beruvchining quvvati va «Yong’in» signalini uzatish ALS orqali amalga oshiriladi.

Xabar beruvchining konstruksiyasi uni plombalash imkoniyatini nazarda tutadi.

RYaTD xabarnomasi qizil rangli korpusda 513-11-A-R3 chiqariladi.

Texnik tavsiflari:

Oziqlanish - ALSdan

ALS, mA dan xabar beruvchining iste’mol oqimi, ko’pi bilan - 0.22

O’rnatilgan izolyatorning mavjudligi - yo’q

Tugmani bosishda ishqalanish, N, kamida - 25

Qobiqni himoya qilish darajasi - IP41

Massasi, g, ko’pi bilan - 150

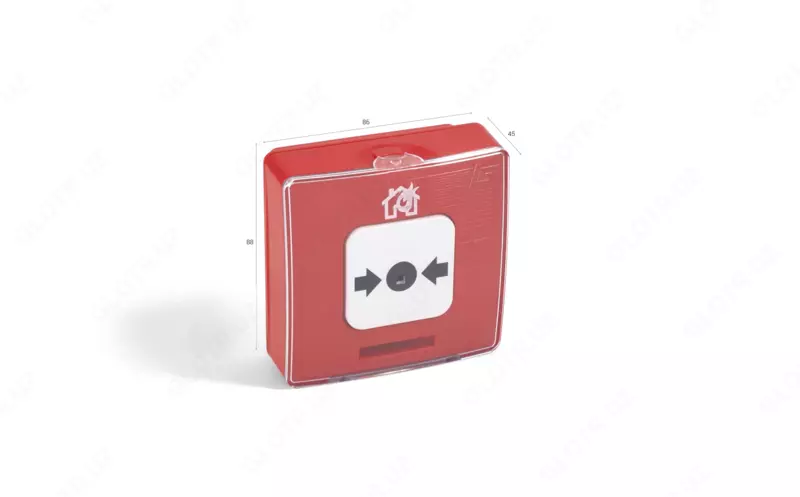

Kengligi, mm, ko’pi bilan - 86

Balandligi, mm, ko’pi bilan - 88

Chuqurligi, mm, ko’pi bilan - 45

Foydalanishning kafolatli muddati, oy, ko’pi bilan - 24

O’rtacha xizmat muddati, yil - 10

Ish harorati diapazoni, ° S - -35 dan + 55 gacha
