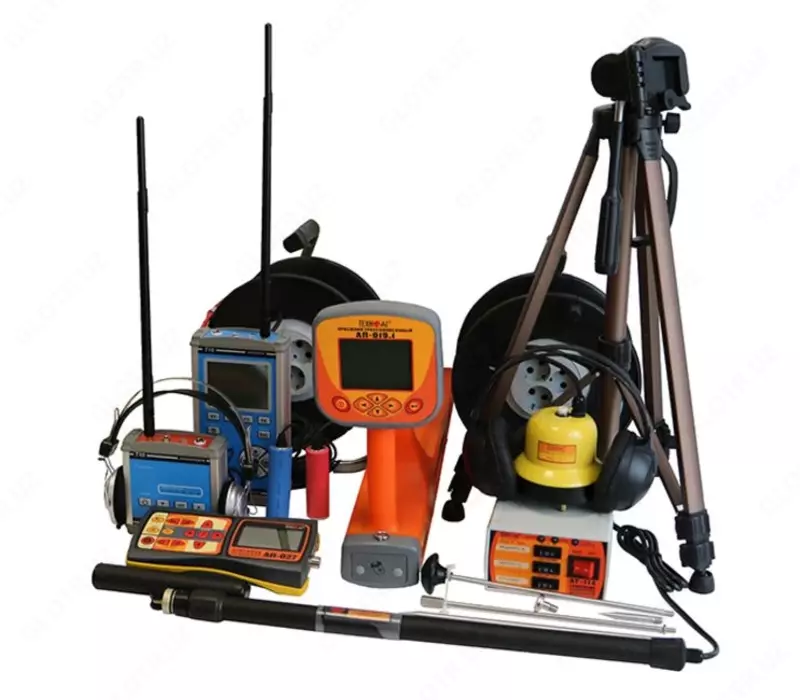

Искор-219 — корреляционный течеискатель

Технические характеристики корреляционного течеискателя ИСКОР-219:

Параметр	Значение
Корреляционный течеискатель
Диапазоны: (при скорости звука 1300м/сек)	100, 250, 500, 1000, 2000 м
Диаметр контролируемого трубопровода, мм	25...800
Точность	0,1% от диапазона
Дальность радиосвязи, м	до 200
Минимальное давление в трубопроводе, кг/см2	1,5
Фильтры: нижних частот/верхних частот, Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 ... 5000
Питание вычислителя коррелятора, В	4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 ... +40
Дисплей	Графический, LCD, 320х240 точек
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг
Приемник АП-019.1
Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	Не менее 100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110, НР-117, ДОДК-117, ДКИ-117
Управление чувствительностью	Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты».
Определение глубины залегания трассы	Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	Автоматически в режиме «Трасса» 0,01....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	параметры настройки и управления; 2D визуализация положения трассы относительно прибора; графики уровня сигнала с датчиков; глубина залегания трассы; ток сигнала
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,1 кг
Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ/НР	Датчик АД
Приемник АП-027
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны - синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или -щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220*102*42 мм
Масса электронного блока, не более	0,46 кг
Параметр	Значение
Генератор АГ-114.1
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц	512, 1024, 8192, чередование 3-х частот
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккумулятор 12 В / 2,2 Ач
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,2
Индуктивная антенна ИЭМ-301.3
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
Датчик акустический АД-247
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95
Электромагнитный датчик ЭМД-247
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
