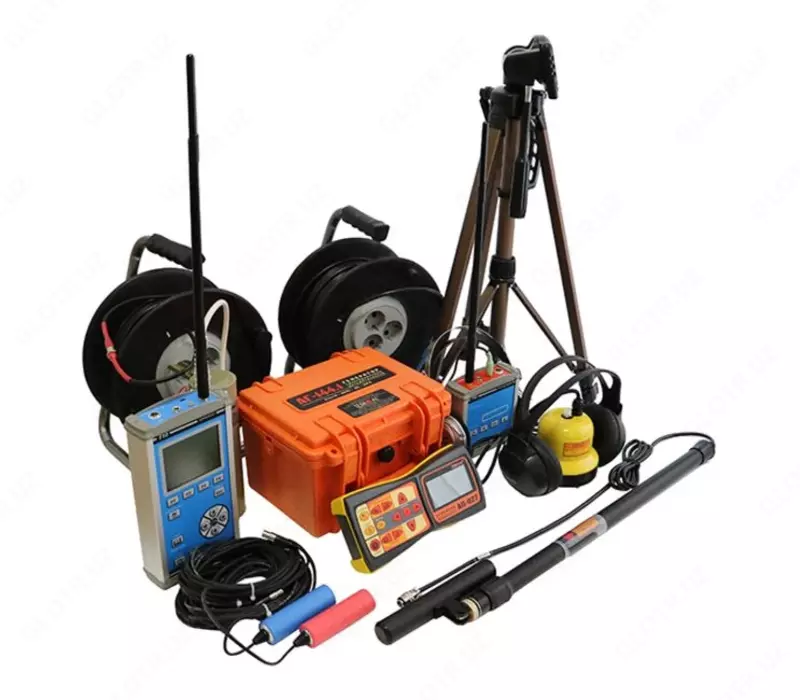

Искор-222 — корреляционный течеискатель

Kod: P-0894078 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Особенности корреляционного течеискателя ИСКОР-222:

Назначение:

Определение корреляционным методом местоположения утечек из трубопроводов;
Проведение трассировки пассивным методом;
Уточнение местам утечки акустическим течеискателем;
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции:

Поиск места разгерметизации трубопровода;
Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Технические характеристики корреляционного течеискателя ИСКОР-222:

Параметр	Значение
Корреляционный течеискатель
Диапазоны: (при скорости звука 1300м/сек)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Диаметр контролируемого трубопровода, мм	25 ... 800
Дальность радиосвязи, м	до 200
Минимальное давление в трубопроводе, кг/см2	1,5
Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 ... 5000
Питание вычислителя коррелятора, В	4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 ... +40
Дисплей	Графический, LCD, 320х240 точек
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг
Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ/НР	Датчик АД
Приемник АП-027
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны - синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или -щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг
Параметр	Значение
Генератор АГ-144.1
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512/1024/8192
Частоты следования ударов нч / сч / вч	0,5/1/2
Режимы генерации	«SIN» «непрерыв» «SIN» «» «SIN» «3част» «УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	220 330 140
Выходная мощность, Вт
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	От 7,5 до 120 От 45 до 180 От 18 до 72
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Источники питания	Встроенный акк.комплект Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	минус 30…+45ºС
Класс климатической защиты	IP54
Электромагнитный датчик ЭМД-247
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
Датчик акустический АД-247
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95
Индуктивная антенна "ИЭМ-301.3"
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
Механизм ударный УМ-112М
Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальности трассировки	любое верхнее
Длина соединительного кабеля, не менее, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, не более, мм	90 х 200
Масса комплекта, не более, кг	3
