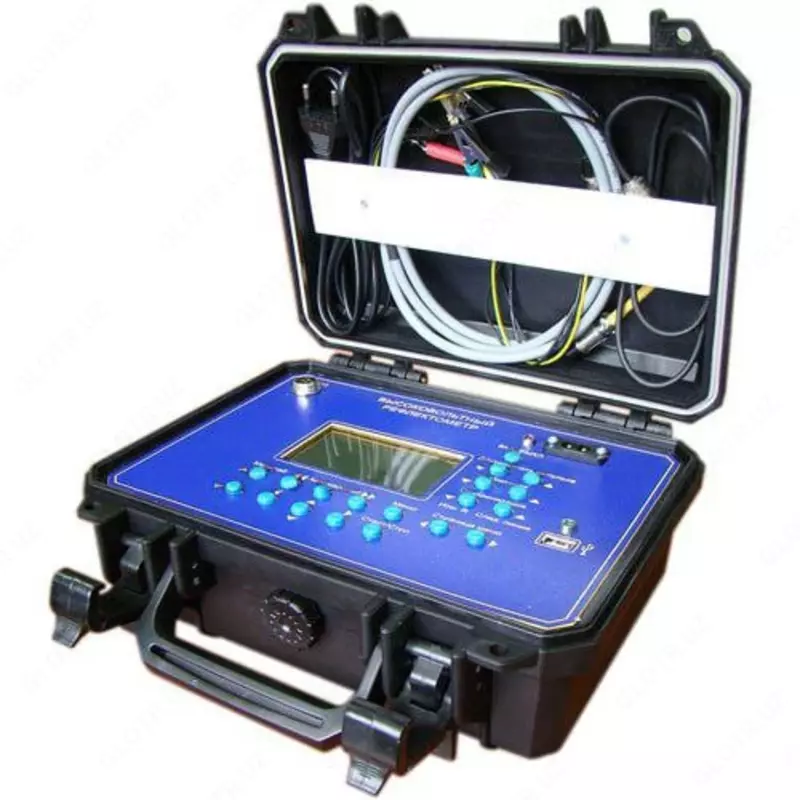

ИСКРА-4 — рефлектометр высоковольтный осциллографический

Назначение рефлектометра высоковольтного осциллографического ИСКРА-4:

Рефлектометр высоковольтный осциллографический ИСКРА-4 предназначен для определения расстояния до места повреждения кабелей электроснабжения.

Прибор позволяет:

• обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
• измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до мест обрыва или короткого замыкания;
• запоминать, хранить и обрабатывать результаты измерений;
• в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 15,3 км (35 км) при всех видах повреждений без использования предварительного полного прожига изоляции.

Рефлектометр ИСКРА-4 позволяет определять расстояние до места пробоя кабеля используя низкое и высокое напряжение при помощи методов:

• TDR (низковольтный импульсный метод);
• ICE (высоковольтный метод колебательного разряда со связью по току);
• Decay (высоковольтный метод колебательного разряда со связью по напряжению);
• ARC (высоковольтный импульсно-дуговой метод).

Технические характеристики рефлектометра высоковольтного осциллографического ИСКРА-4:

*по индивидуальному заказу, без изменения стоимости прибора.

Примечние:
1 В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Точность измерений очень сильно зависит от точности, установленного в приборе коэффициента укорочения КУ (скорость распространения волны напряжения в кабеле. Для силовых кабелей этот параметр не нормируется. Кроме того, нередки случаи, когда часть кабельной линии проложена другим типом кабеля, имеющего иной коэффициент укорочения).
