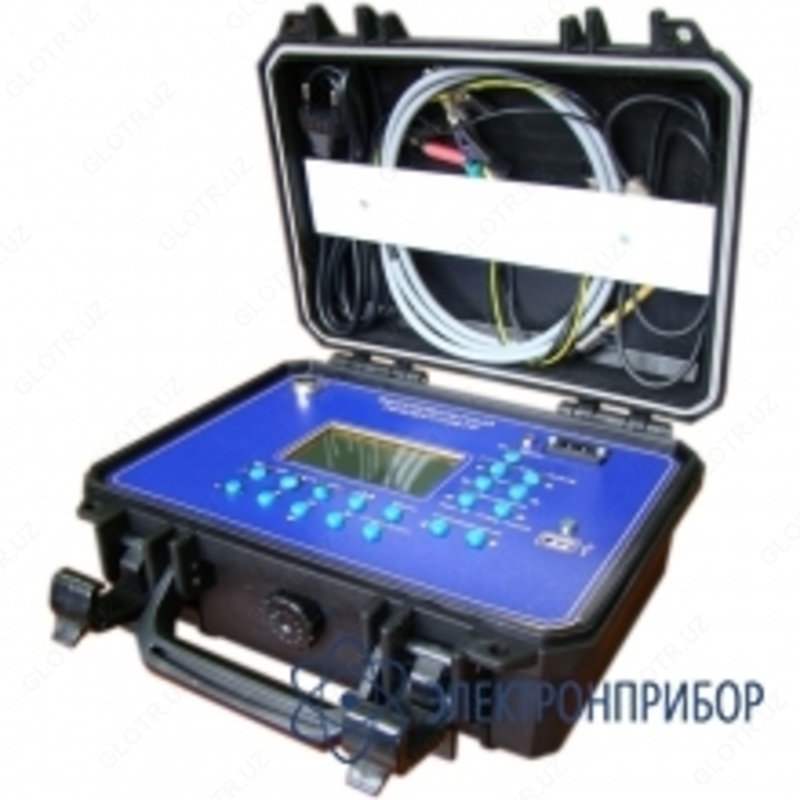

ISKRA-4 - yuqori voltli osilografik reflektometr

ISKRA-4 yuqori voltli osilografik reflektometrning maqsadi: ISKRA-4 yuqori voltli osilografik reflektometr elektr ta'minoti kabellarining shikastlangan joyigacha bo'lgan masofani aniqlash uchun mo'ljallangan. Qurilma quyidagilarga imkon beradi: nosimmetrik va assimetrik kabellarda joylashish (reflektometrik) usuli yordamida shikastlangan yoki bir xil bo'lmagan joygacha bo'lgan masofani aniqlash va aniqlash; kabellarning uzunligini (shu jumladan barabanlarda va rulonlarda) yoki uzilish yoki qisqa tutashuvgacha bo'lgan masofani o'lchash; o'lchov natijalarini yodlash, saqlash va qayta ishlash; ko'chma elektr laboratoriyasining bir qismi sifatida izolyatsiyani oldindan to'liq yoqishdan foydalanmasdan barcha turdagi shikastlanishlar uchun uzunligi 15,3 km (35 km) gacha bo'lgan kabellardagi shikastlanish masofasini aniqlang. ISKRA-4 reflektometri quyidagi usullar yordamida past va yuqori voltajdan foydalangan holda kabelning sinishi joyiga masofani aniqlashga imkon beradi: TDR (past kuchlanishli impuls usuli); ICE (yuqori voltli oqim bilan bog'langan salınımlı deşarj usuli); Parchalanish (kuchlanish bilan bog'langan yuqori voltli salınımlı tushirish usuli); ARC (yuqori voltli impulsli yoy usuli).
