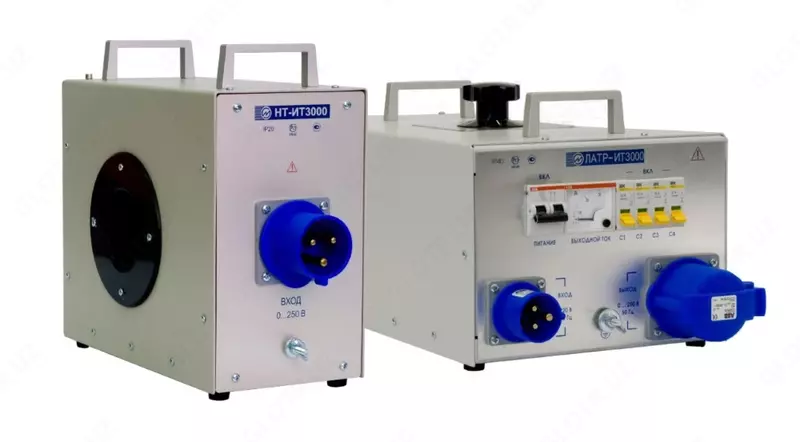

ИТ-3000 — регулируемый источник тока

Kod: P-0892530 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение регулируемого источника тока ИТ-3000:
ИТ-3000 используется в качестве источника тока для обеспечения токов в диапазоне 0,05–3600 А в первичных цепях эталонного и поверяемого трансформаторов тока (ТТ) при проведении поверки по ГОСТ 8.217–2003.

Устройство и работа регулируемого источника тока ИТ-3000:

На Рис.1 приведена схема включения ИТ-3000. Регулятор напряжения ЛАТР-ИТ5000 подключается к сети переменного тока 220 В. Розетка «Выход» ЛАТР-ИТ5000 соединяется с вилкой «Вход» НТ-ИТ3000 кабелем «ЛАТР-НТ». Кабели «К-240», «К-120», «К-50», «К-16» используют в качестве внешней обмотки (контура тока). Их пропускают через отверстие на блоке НТ-ИТ3000 и подключают к первичным обмоткам измерительных ТТ. При работе на номинальных первичных токах 250, 200 и 150 А для поверки одно- и пятипроцентных значений тока измерительных ТТ между блоками ЛАТР-ИТ5000 и НТ-ИТ3000 необходимо включать Блок резисторов НТ-ИТ5000.

Рис.1. Схема включения ИТ3000

Технические характеристики регулируемого источника тока ИТ-3000:

Параметр	Значение
Диапазон выходного тока	0,05–3600 А
Погрешность установки выходного тока	±10 %
Диапазон входного напряжения	(220 ± 10 %) В
Частота питающей сети	(50 ± 1 %) Гц
Мощность потребления от сети, не более	3,5 кВА
Максимальное время работы: - кабель «К-5» (ток 20 А) - кабель «К-16» (ток 120 А) - кабель «К-50» (ток 600 А) - кабель «К-120» (ток 1200 А) - кабель «К-240» (ток 3000 А)	15 мин 15 мин 1,5 мин 4 мин 1,5 мин
Продолжительность нерабочего интервала	20 мин
Наработка на отказ в рабочих условиях применения, не менее	50 000 ч
Средний срок службы, не менее	10 лет
Температура окружающей среды при работе	+1 °С ... +35 °С
Температура окружающей среды при транспортировании и хранении	-50 °С ... +50 °С
Относительная влажность окружающего воздуха при работе, транспортировании и хранении	30-80 %
Атмосферное давление при работе, транспортировании и хранении	84-106 кПа (630-795 мм рт. ст.)
Габаритные размеры нагрузочного трансформатора НТ-ИТ3000, не более	380 × 170 × 310 мм
Габаритные размеры регулятора напряжения ЛАТР-ИТ5000, не более	540 × 270 × 250 мм
Масса нагрузочного трансформатора НТ-ИТ3000, не более	21 кг
Масса регулятора напряжения ЛАТР-ИТ5000, не более	23 кг
Масса комплекта кабелей, не более	25 кг
