ИТТ-3000.5 — трансформатор тока эталонный двухступенчатый

Kod: P-0892522 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение трансформатора ИТТ-3000.5:
Трансформатор ИТТ-3000.5 предназначен для использования в качестве рабочего эталона 1-ого - ИТТ-3000.5 1-ый разряд или 2-ого - ИТТ-3000.5 2-ой разряд разрядов по ГОСТ 8.550 при поверке трансформаторов тока промышленной частоты 50 Гц с первичными номинальными токами от 1 А до 3000 А и вторичным номинальным током 1 А или 5 А класса точности 0,05 (0,2S) и менее точных по ГОСТ 8.217 при помощи дифференциального компаратора (КТ-01, КНТ-03, КНТ-05, КНТ-05А).

Описание трансформатора ИТТ-3000.5:

ИТТ-3000.5 изготовлен по схеме двухступенчатого трансформатора тока. Магнитопровод ИТТ состоит из двух кольцевых сердечников. На первом сердечнике намотаны третичные обмотки. Вторичные и первичные обмотки намотаны таким образом, что охватывают оба сердечника. Первичный ток создает в магнитопроводе переменный магнитный поток, Магнитный поток охватывает витки как первичной, так и вторичной и третичной обмоток. Пересекая витки вторичной и третичной обмоток, магнитный поток при своем изменении индуцирует в них электродвижущую силу. При замыкании вторичной обмотки на нагрузку по ней протекает ток, величина которого определяется коэффициентом трансформации. Ввиду того, что сопротивление нагрузки и сопротивление вторичной обмотки не равняется нулю, величина вторичного тока будет отличаться от значения, при котором погрешность коэффициента трансформации будет равна нулевому значению, на величину AI. Для уменьшения данной погрешности служит третичная обмотка, роль которой заключается в том, что при подключении этой обмотки к нагрузке в ней будет протекать ток, величина которого с некоторой погрешностью будет равна AI. Таким образом, применение третичной обмотки позволяет существенно снизить погрешность трансформатора тока.

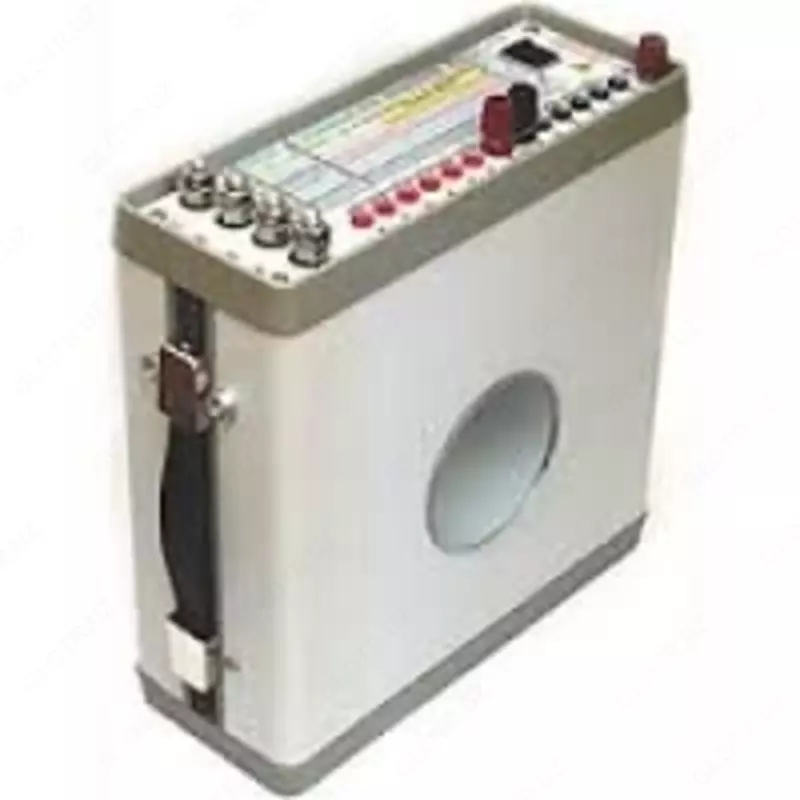

ИТТ-3000.5 собран в прямоугольном металлическом корпусе. На верхней части прибора расположены клеммы для подключения первичной, вторичной и третичной обмоток. В центральной части трансформатора расположено отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А.

Технические характеристики трансформатора ИТТ-3000.5:

Параметр	Значения
	ИТТ-3000.5 1-ый разряд	ИТТ-3000.5 2-ой разряд
Номинальное напряжение, кВ	0,66
Номинальные значения первичного тока, А	1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000
Номинальный вторичный ток, А	5
Номинальная вторичная нагрузка при cosφ = 1, ВА	5
Номинальная частота, Гц	50
Класс точности	0,01	0,05
Разряд	1-ый	2-ой
Пределы допускаемой относительной токовой погрешности ИТТ при I/Iн, %
1 5 20 100 120	0,03 0,014 0,01 0,01 0,01	0,15 0,07 0,05 0,05 0,05
Пределы допускаемой абсолютной угловой погрешности ИТТ при I/Iн, %
1 5 20 100 120	1,2 0,6 0,4 0,4 0,4	6,0 3,0 2,0 2,0 2,0
Общие характеристики
Рабочая температура окружающего воздуха, °С	10-35
Рабочая относительная влажность, %	30-80
Габаритные размеры, мм, не более	270х110х300
Масса, кг, не более	10
Наработка на отказ, час, не менее	10000
