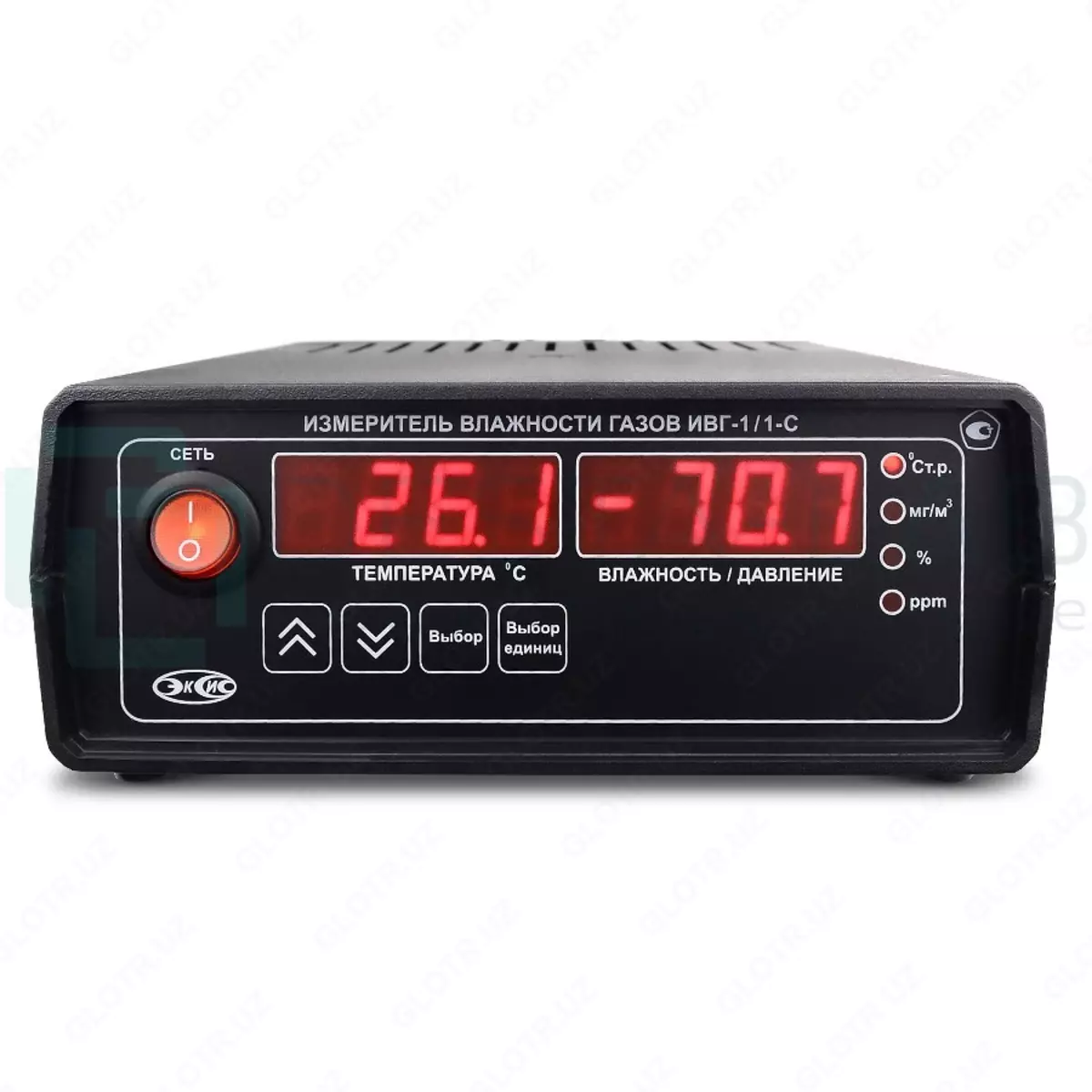

IVG-1/1-S-2A - statsionar bir kanalli gaz mikronamlik o'lchagich

IVG-1/1-S-2A statsionar bir kanalli gaz mikronamlik o'lchagichining maqsadi:

IVG-1/1-S-2A gigrometri agressiv bo'lmagan gazlarning namligini doimiy (kecha-kunduz) o'lchash va qayd etish uchun mo'ljallangan. Gigrometr turli sohalarda, tibbiyotda, energetikada va ilmiy tadqiqotlarda qo'llanilishi mumkin.

IVG-1/1-S-2A statsionar bir kanalli gaz mikronamlik o'lchagichining xususiyatlari:

1 ta o'lchash kanali;

Modbus RTU protokoli;

Plug & Play printsipi, turli dizayndagi konvertorlarning almashinishini ta'minlash;

kompyuter RS-232, RS-485 va USB bilan aloqa interfeysi;

o'lchov natijalarini qayd etish va statistik ma'lumotlarni to'plash qobiliyati (30 000 ballgacha);

portlashdan himoyalangan bajarish imkoniyati;

ikkita birlashtirilgan analog chiqishning mavjudligi 4...20, 0...5, 0...20 mA;

mikronamlikni o'lchash shudring nuqtasida (°St.r.) Selsiy gradusida amalga oshiriladi, o'lchangan mikronamlik qiymatlari nisbiy namlik%, ppm, g / m3 da qayta hisoblab chiqiladi);

IPD bosim sensorini ulash imkoniyati;

qurilmalarni o'lchash tarmog'iga birlashtirish imkoniyati.

IVG-1/1-S-2A statsionar bir kanalli gaz mikronamlik o'lchagichning texnik xususiyatlari:

Parametrning ma'nosi

Mikronamlikni o'lchash diapazoni, °St.r. -80...0

O'lchov xatosi, °St.r. ±2

Tahlil qilingan gazning harorati, °C -20...+40

Tahlil qilingan gazning bosimi, atm, ortiq emas (D1 / D2 / D3 versiyalari uchun) 25/160/400

Tahlil qilingan gazning tavsiya etilgan oqim tezligi, l/soat 20...60

Statistik ballar soni 30000

Bosim sensorini ulash imkoniyati ha

Kompyuter RS-232, RS-485, USB bilan aloqa interfeysi

Birlamchi transduserni o'lchov birligiga ulash uchun kabel uzunligi, m 1000 gacha

Chiqish oqimidagi o'zgarishlar diapazoni, mA 0...5, 0...20, 4...20

Chiqish oqimidagi o'zgarishlarning diskretligi, mkA 19,5

Maksimal yuk qarshiligi, Ohm 300

Qurilmaning quvvat manbai, V 220±22 V, 50±1 Gts

Qurilmaning quvvat sarfi, Vt, 15 dan oshmaydi

Birlamchi konvertorning og'irligi, kg, 0,4 dan oshmasligi kerak

O'lchov birligining og'irligi, kg, 1 dan oshmasligi kerak

O'lchov birligining gabarit o'lchamlari, mm 178 × 180 × 75

O'lchov birligidan foydalanish uchun ish sharoitlari:

- havo harorati, °C -40...+50

- nisbiy namlik, % (namlik kondensatsiyasisiz) 10...95

- atmosfera bosimi, kPa 84...106

Asosiy konvertordan foydalanish uchun ishlash shartlari:

- havo harorati, °C -20...+40

- nisbiy namlik, % (namlik kondensatsiyasisiz) 10...95

- atmosfera bosimi, kPa 84...106

Bosim o'tkazgichning ishlash shartlari:

- havo harorati, °C +5...50

- nisbiy namlik, % (namlik kondensatsiyasisiz) 10...95

- atmosfera bosimi, kPa 84...106

O'rtacha xizmat muddati, 5 yil

No. Nomi IVG-1/1-S-2A

(o'lchov birligi) IVG-1/1-S-2A

(asosiy to'plam)

1 O'lchov birligi IVG-1/1-S-2A 1 1

2 IPVT-08-01-D1 namlik o'lchagichi - 1

3 Tasdiqlash guvohnomasi 1 1

4 Foydalanish bo'yicha ko'rsatmalar 1 1

5 Pasport 1 1

IVG-1/1-S-2A yetkazib berish to'plami

No. Nomi IVG-1/1-S-2A

(o'lchov birligi) IVG-1/1-S-2A

(asosiy to'plam)

1 O'lchov birligi IVG-1/1-S-2A 1 1

2 IPVT-08-01-D1 namlik o'lchagichi - 1

3 Tasdiqlash guvohnomasi 1 1

4 Foydalanish bo'yicha ko'rsatmalar 1 1

5 Pasport 1 1
