Izolyator (impulsli) C4-80 II UHL1 yuqori kuchlanishli chinni, 10 kV, 80 kV (1307838-modda)

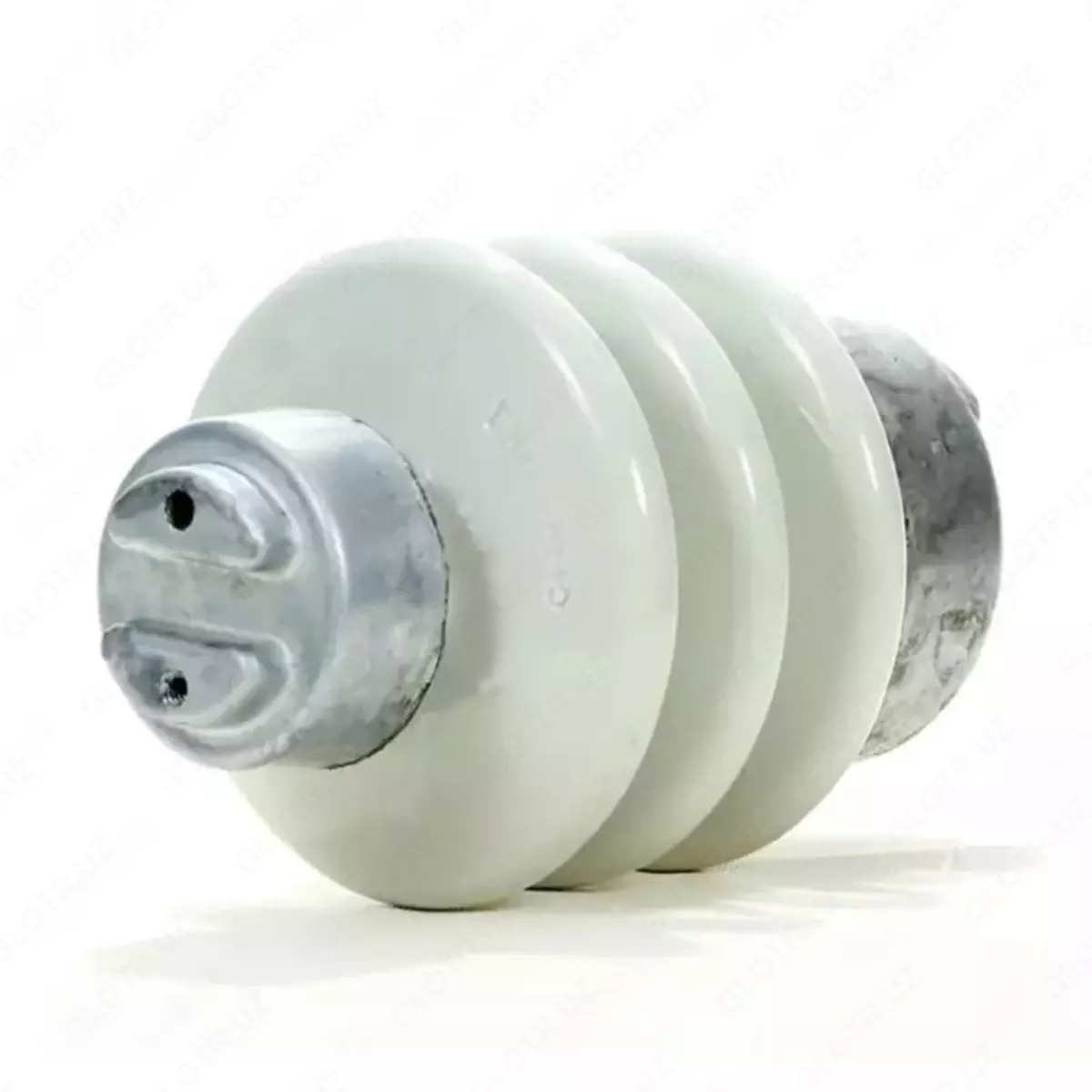

S4-80 II UXL1 izolyatori yuqori kuchlanishli tayanch-sterjenli izolyator bo‘lib, nominal kuchlanishi 10 kV gacha bo‘lgan elektr tarmoqlarida ishlash uchun mo‘ljallangan. Ushbu mahsulot elektr energiya tizimlarida tok o‘tkazuvchi shinalarni ishonchli izolyatsiya qilish va mexanik jihatdan mustahkamlash vazifasini bajaradi. Izolyator 80 kV gacha bo‘lgan impulsli ortiqcha kuchlanishlarga bardosh bera oladi, bu esa elektr uskunalarini chaqmoq zarbalari va kommutatsion kuchlanishlardan himoya qilishga yordam beradi.

Izolyator korpusi yuqori sifatli elektrotexnik keramikadan ishlab chiqarilgan bo‘lib, u GOST 20419-83 talablariga mos keladi. Ushbu material yuqori dielektrik mustahkamlikka ega va namlik, harorat o‘zgarishlari hamda tashqi muhit ta’siriga chidamli. Shu sababli izolyator uzoq vaqt davomida o‘z izolyatsion xususiyatlarini saqlab qoladi.

Izolyator mustahkam tayanch-sterjenli konstruktsiyaga ega bo‘lib, tok o‘tkazuvchi shinalarni ishonchli mahkamlash imkonini beradi. Eglishga nisbatan minimal mexanik mustahkamlik 4 kN ni tashkil etadi. Bu ko‘rsatkich shamol, vibratsiya va boshqa mexanik yuklamalarga bardosh berishni ta’minlaydi.

Armatura qismi alyuminiy qotishmasidan yoki rux bilan qoplangan cho‘yandan tayyorlanadi. Bunday qoplama korroziyaga qarshi himoyani ta’minlaydi va mahsulot xizmat muddatini uzaytiradi. Birikmalar silikon muhr yordamida germetik tarzda yopilgan bo‘lib, bu namlik kirib borishining oldini oladi.

UXL1 iqlimiy bajarilishi izolyatorni mo‘tadil va sovuq iqlim sharoitlarida ochiq havoda ishlatish imkonini beradi. Mahsulot 100 Gts gacha bo‘lgan elektr tizimlarida ishlashi mumkin. O‘rnatish balandligi dengiz sathidan 1000 metr gacha bo‘lishi mumkin.

Izolyatorning oqish yo‘li uzunligi kamida 300 mm ni tashkil etadi, bu esa sirt bo‘ylab elektr razryadlari paydo bo‘lishining oldini oladi va izolyatsiya ishonchliligini oshiradi. Mahsulotning o‘lchamlari: diametri 125 mm, balandligi 215 mm. Og‘irligi taxminan 2,7 kg (±10 %).

S4-80 II UXL1 izolyatori yuqori kuchlanishli ajratgichlar, taqsimlash qurilmalari va transformator podstansiyalarida keng qo‘llaniladi. U tok o‘tkazuvchi elementlarni ishonchli izolyatsiya qiladi va elektr tizimlarining barqaror ishlashini ta’minlaydi.

Afzalliklari

• Yuqori dielektrik mustahkamlik
• 80 kV gacha impulsli kuchlanishga chidamlilik
• Eglishga nisbatan yuqori mexanik mustahkamlik — 4 kN
• Korroziyaga qarshi himoya
• Ochiq havoda ishlash imkoniyati
• Uzoq xizmat muddati va minimal texnik xizmat talabi

Texnik xususiyatlari

Ko‘p beriladigan savollar

1. S4-80 II UXL1 izolyatori qayerda ishlatiladi?
   U yuqori kuchlanishli ajratgichlar, taqsimlash qurilmalari va transformator podstansiyalarida qo‘llaniladi.

2. Izolyator qanday impuls kuchlanishga bardosh beradi?
   Mahsulot 80 kV gacha bo‘lgan impuls kuchlanishlarga bardosh bera oladi.

3. Ushbu izolyator ochiq havoda ishlatilishi mumkinmi?
   Ha, UXL1 iqlimiy bajarilishi tufayli ochiq havoda ishlatish mumkin.

4. Izolyator qanday mexanik yuklamaga bardosh beradi?
   Eglishdagi minimal mexanik mustahkamlik 4 kN ni tashkil etadi.

5. Mahsulot qanday materialdan tayyorlangan?
   Izolyator elektrotexnik keramika (farfor) materialidan ishlab chiqarilgan.
