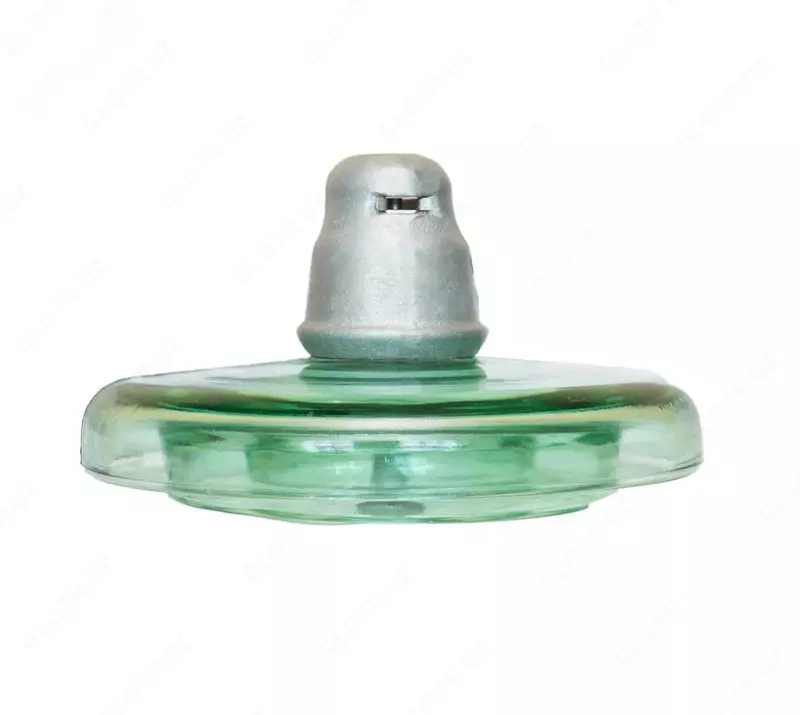

Изолятор подвесной ПС-70Е
Sotuvda mavjud Kod: P-1092688Tavsifi
Описание Изолятор ПС-70Е
Минимальная разрушающая сила: 70 кН
Длина пути утечки: 303 мм
Пробивное напряжение в изоляционной среде: 130 кВ
Выдерживаемое напряжение 50 Гц:
- в сухом состоянии: 70 кВ
- под дождем: 40 кВ
Масса: 3,4 кг
Стеклянный линейный подвесной изолятор ПС-70Е предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6-500 кВ. На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов ПС-70Е. Количество изоляторов ПС-70Е в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС-70Е в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС-70Е для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря. Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком. Буква "Е" в маркировке изолятора ПС-70Е обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ПС-70, ПС-70А, ПС-70Б, ПС-70В, ПС-70Г, ПС-70Д в настоящее время являются устаревшими и не выпускаются. Также ранее изолятор имел следующие обозначения: ПС-6А (ПС6А), ПС-4,5 (ПС4,5).
Изолятор ПС-70Е является наиболее часто применяемым подвесным стеклянным изолятором для комплектации натяжных и поддерживающих изолирующих подвесок линий 6, 10 кВ согласно многих типовых проектов.
Согласно международного стандарта МЭК 305 в зависимости от строительной высоты данный изолятор имеет обозначение U70 BS и U70BL.
Структура условного обозначения изолятора ПС-70Е:
П - подвесной
С - стеклянный
70 - минимальная разрушающая нагрузка в кН
Е - индекс модификации изоляторов
