Farfor izolyatorlari ШФ-20Г

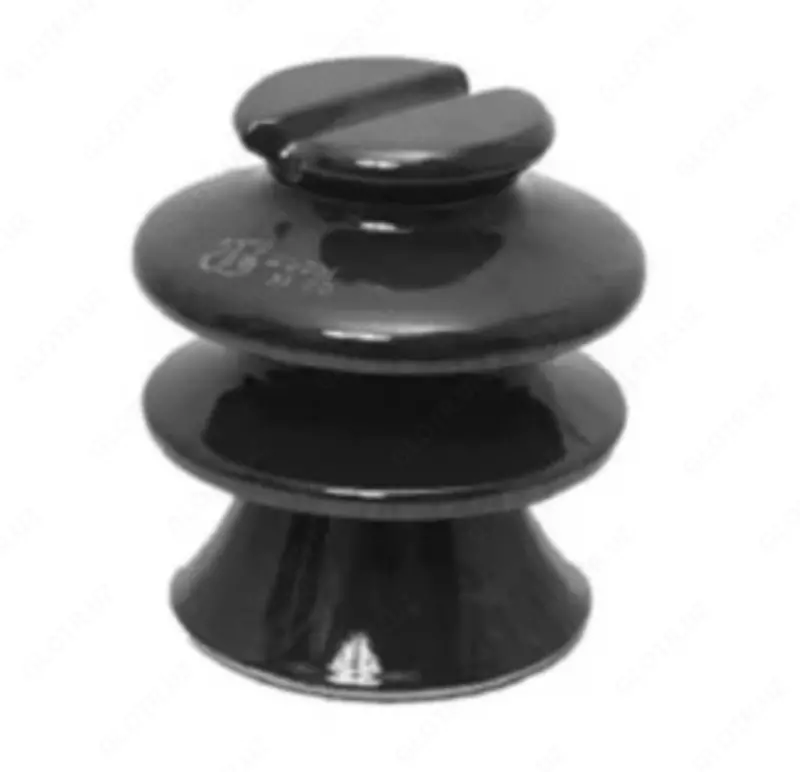

Izolyator ШФ-20Г

Tirqichli farforli izolyator ШФ-20Г simlarni havo uzatish liniyalarida va elektr stansiyalar hamda transformator punktlarining taqsimlovchi qurilmalarida izolyatsiya qilish va mahkamlash uchun mo‘ljallangan. Ishlash kuchlanishi 20 kV gacha, chastotasi 100 Gts gacha. Atrof-muhit harorati -60°С dan +50°С gacha bo‘lishi mumkin.

Izolyator ШФ-20Г — tirqichli farforli izolyatorlar orasida eng keng tarqalgan bo‘lib, izolyatsiyalanmagan va izolyatsiyalangan simlar uchun ishlatiladi. ШФ-10Г izolyatoriga nisbatan o‘tish yo‘li uzunligi 1,5 barobar ko‘proq.

• Standart tirqichga o‘rnatiladi.

• Sim izolyatorning kanali yoki bo‘yin qismiga mahkamlanadi (bo‘yin diametri — 85 mm).

• Izolyatorni mahkamlash uchun K seriyali qopqochlar ishlatiladi: K-6, K-9, KP-22.

• Izolyatsiyalanmagan simni izolyator bo‘yniga mahkamlash uchun VSh-1 sim bog‘lash yoki PVS seriyali spiral bog‘lash ishlatiladi.

• Izolyatsiyalangan SIP-3 simni mahkamlash uchun VS yoki CO seriyali spiral bog‘lash ishlatiladi.

ШФ-20Г belgisining izohi:

• Ш — Tirqichli izolyator

• Ф — Farforli

• 20 — Nominal kuchlanish, kV

• Г, МО, УО, Г1 — Izolyatorning modernizatsiya indeksi
