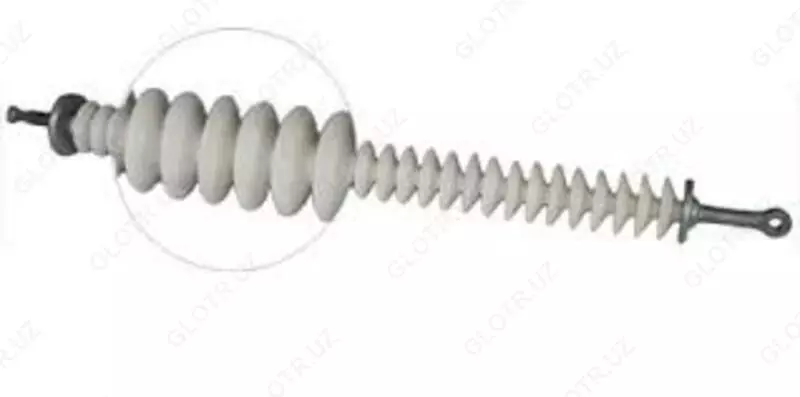

LK 120/150-A, B, V, G (III, IV) UHL1 polimer chiziqli osma izolyatorlar

Vazifasi

LK 120/150 va LKK 120/150 turidagi izolyatorlar havo elektr uzatish liniyalari (VL) simlarini hamda elektr stansiyalar va podstansiyalarning tarqatish qurilmalari shinalarini 150 kV gacha bo‘lgan kuchlanishda, chastotasi 100 Gts gacha bo‘lgan o‘zgaruvchan tokda izolyatsiyalash va mustahkamlash uchun mo‘ljallangan.

• Ular tayanch hamda tortuvchi osma izolyatsion podveskalarda qo‘llaniladi.

• Tortuvchi podveskalar uchun IV darajali ifloslanish (SЗ) bo‘yicha izolyatorlardan foydalanish tavsiya etiladi (GOST 9920, PUE-7, §1.9.13 va §1.9.50).

Ishlab chiqarish xususiyatlari

• LK – standart polimer izolyatorlar.

• LKK – kislota korroziyasiga chidamli izolyatorlar.

  • ECR turidagi shisha tolali sterjen bilan ishlab chiqariladi.

  • Himoya qobig‘i shikastlanganda ham yemirilishdan saqlaydi.

  • Vandalizmga nisbatan yuqori chidamlilik → ishonchliligi oshirilgan.

Klassifikatsiya

• Mexanik cho‘zilishdagi buzilish kuchi: 120 kN

• Kuchlanish klassi: 150 kV

• Ifloslanish darajasi: III va IV

• Iqlimiy bajarilishi: UHL1

• O‘rnatiladigan uchlari (okontsevatel’): SP, GP, GS, SS (buyurtma asosida – boshqalar ham).

Texnik ko‘rsatkichlar

Normativ hujjatlar

• TU 3494-012-54276425-2003

• GOST 28856

• GOST R 55189-2012

• IEC 61109

Shartli belgilanish namunasi

LKK 120/150-III-GP – kremniyorganik rezinali himoya qobig‘iga ega, kislota korroziyasiga chidamli chiziqli sterjenli polimer izolyator, cho‘zilishdagi normativ buzilish kuchi 120 kN, kuchlanishi 150 kV, GOST 9920 bo‘yicha III darajali ifloslanishgacha bo‘lgan hududlarda ishlatishga mo‘ljallangan, yuqori uchi – “Gnezdo”, pastki uchi – “Pestik” turidagi uchli.
