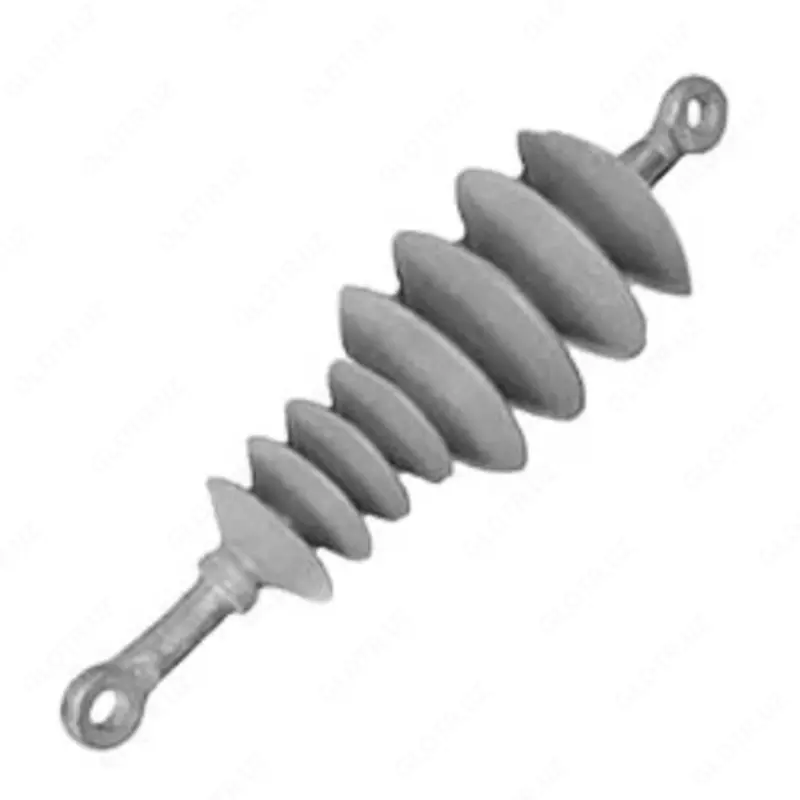

NSPKr 120-25/0,9 tortish izolyatori

Tortish izolyatorlari

Tortish izolyatorlari temir yo‘l kontakt tarmog‘ining tortish tugunlarida ishlatiladi.

• "D" modifikatsiyali izolyatorlar ichki izolyatsiyaning yuqori elektr kuchlanish chidamliligi bilan modifikatsiyasiz izolyatorlardan ajralib turadi.

• "K" modifikatsiyali izolyatorlar kislota korroziyaga chidamli shisha-plastik tayanch ishlatgan holda ishlab chiqariladi. Kislota chidamli tayanchni qo‘llash izolyatorning ishonchliligini oshiradi, chunki himoya qobig‘i shikastlanganda yoki izolyatorlarga beparvo munosabatda bo‘lganda tayanch kislota korroziyaga chidamli bo‘ladi.

Temir yo‘l kontakt tarmog‘i uchun o‘zgaruvchan tok tortish polimer izolyatorlari – texnik xususiyatlari:

• Ifloslangan va nam izolyator uchun sanoat chastotali kuchlanishga chidamlilik, kV: kamida 40

• Chaqqon impuls kuchlanishiga chidamlilik, kV: kamida 200–240

• Taranglikdagi mexanik sindirish kuchi, kN: kamida 120

• Oqish yo‘lining uzunligi, m: kamida 1,1 – 1,2 – 1,5

• Atmosfera ifloslanish darajasi (СЗА): ko‘pi bilan V, V, VII

• Qurilish balandligi, H, mm: 640 – 673 – 770

• Izolyatsion qismi uzunligi, L, mm: 542 – 571 – 669

• Og‘irligi, kg: ko‘pi bilan 2,8 – 2,8 – 2,9

• Iqlim sharoiti va joylashish kategoriyasi bo‘yicha GOST 15150: UHL1

Izolyatorlar TU 3494-001-54276425-2001 va GOST 30284 talablariga mos keladi.

Izoh: NPO "Izolyator" doimiy ravishda izolyatorlar konstruktsiyasini va ishonchliligini yaxshilash ustida ishlaydi, shuning uchun himoya qobig‘ining tashqi ko‘rinishi rasmda ko‘rsatilganidan farq qilishi mumkin, lekin o‘lchamlar va ulanish o‘lchamlari o‘zgarmaydi.
