Polimerli tayanch tayoqcha izolyatorlari OCK-10-35-B2 UHL1

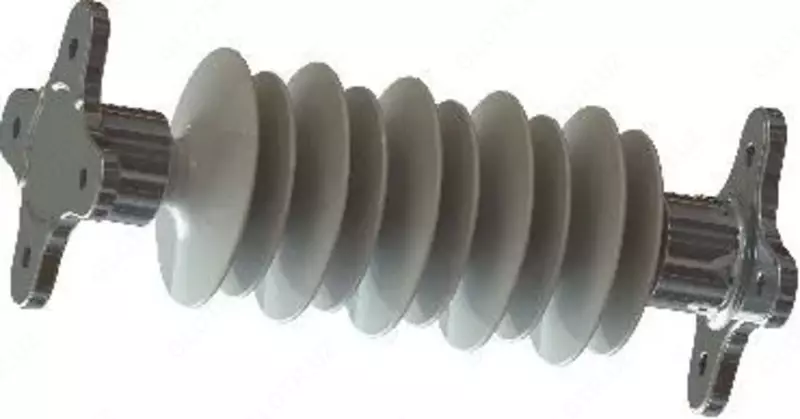

Polimerli tayanch tayoqcha izolyatori OCK-10-35-B-2

Izolyator tok o‘tkazuvchi qismlarni elektr apparatlarida va elektr stansiyalari hamda podstantsiyalardagi taqsimlash qurilmalarida 35 kV kuchlanishli, 100 Gts gacha chastotali o‘zgaruvchi tokda, atrof-muhit harorati -60 dan +50 °S gacha bo‘lgan sharoitda o‘rnatish uchun mo‘ljallangan.

Iqlim sharoiti va joylashtirish kategoriyasi UHL1 ga mos keladi, GOST 15150-69 ga muvofiq.

Ishlab chiqarilgan TУ 3494-024-82442590-2015 ga muvofiq. GOST R 52082-2003 ga mos keladi.

Belgilashning izohi:

• O – izolyator konstruktsiyasi turi: tayanch

• S – tayanch elementi: tayoqcha

• K – kremniy-organik aralashmasidan qoplama

• 10 – egilishdagi normalizatsiyalangan mexanik kuch, kN

• 35 – nominal kuchlanish, kV

• B – modifikatsiya belgisi

• 2 – ifloslanish darajasi GOST 9920-89 ga muvofiq

Texnik xususiyatlari:

Parametrlar:

• Normalizatsiyalangan egilishdagi mexanik kuch: 10 kN

• Qurilish balandligi H: 440 mm

• Izolyatsiya balandligi L: 350 mm

• Oqim yo‘li uzunligi: 1050 mm

• Bardoshli kuchlanish:

  • Chaqqon impuls: 210 kV

  • 50 Gts quruq holatda: 165 kV

  • 50 Gts yomg‘ir ostida: 120 kV

• 50 Gts iflos va nam holatda zaryad kuchlanishi: 42 kV

• Iflos qatlamining normalizatsiyalangan yuzaki o‘tkazuvchanligi: 10 mкSm

• GOST 9920 bo‘yicha ruxsat etilgan ifloslanish darajasi: II
