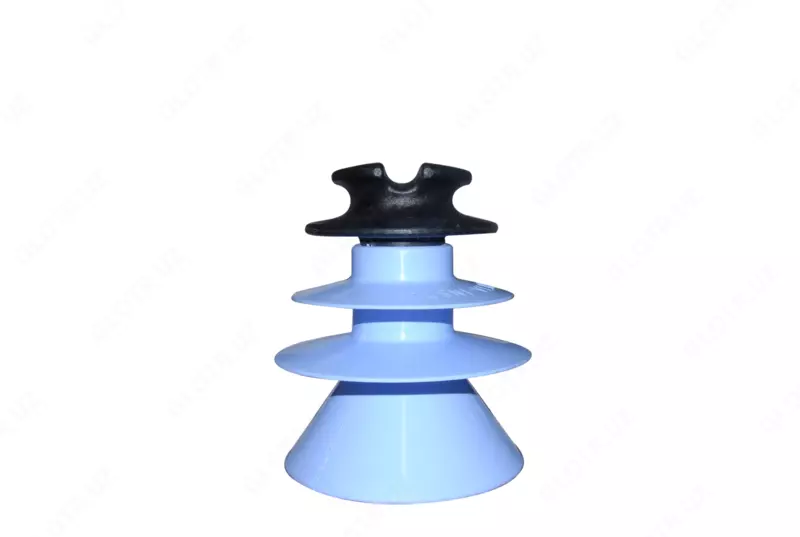

SIP simlari uchun polimer tirgakli izolyatorlar SHPK-10B UHL1
Sotuvda mavjud Kod: P-1114703Polimer izolyator SHPU-10-B UHL1
Chiziqli tirgakli polimer izolyatorlar SHPU TУ 3493-027-53937652-05 bo‘yicha ishlab chiqariladi va ShF-10, ShF-20, ShF-35A, ShD-35, ShZhB-35 farfor izolyatorlari o‘rnini egallaydi. Ishlab chiqishda yangi materiallar va ilgari ishlatilmagan konstruktiv yechimlar qo‘llanilgan, bu esa zavodda yangi sinfdagi polimer tayanch, osma va o‘tish izolyatorlarini yaratish asosini tashkil etdi.
SHPU izolyatorida rezina kolpak va metall quvur flantsi orasida «kvazitayyor» holatda katta bosim ostida joylashgan. Izolyatsion tananing ishlashi avtomobil suspenziyasi saylentblokiga o‘xshash. Izolyator minimal qismlarga ega: metall quvur, silikon rezinadan tayyorlangan dielektrik trakingga chidamli podkladka va elektr potentsialidagi simlarni o‘rnatish uchun metall kolpak.
Texnik xususiyatlar:
-
Termik chidamlilik: >350°C
-
Termoshokga chidamlilik: 420°C gacha
-
Ishlash harorati diapazoni: -70°C dan +350°C gacha
-
Kuchli dielektrik korpus: yuvilishdan himoyalangan shisha tolali plastmassa
-
Eski izolyatorlarni tezkor almashtirish, mumli paketlar va polietilen qopqoqlarsiz
-
Traveradagi mavjud tirgaklarga montaj ≤30 soniya
-
Simlarni an’anaviy bog‘lashsiz o‘rnatish
Texnik parametrlar:
| Model | O‘rnini egallaydi | Qurilish balandligi, mm | Izolyator qismi uzunligi L, mm | O‘lchamlari Hr, mm | Leklama uzunligi, mm | Nominal kuchlanish, kV | Mexanik singish kuchi, kN | Atmosfera iflosligi darajasi | Probiv kuchlanish, kV | Mumtoz impuls kuchlanishi, kV | Sanoat chastotasi kuchlanishi (quruq / yomg‘ir), kV | Og‘irligi, kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SHPU-10 UHL1 | ShF-10 (farfor) / ShS-10 (shisha) | 105 | 100 | 135 | 280 | 10 | ≥12.5 | VII | ≥180 | 110 | 65 / 45 | ≤1.5 |
| SHPU-20 UHL1 | ShF-20 (farfor) | 135 | 120 | 165 | 420 | 20 | ≥12. |
