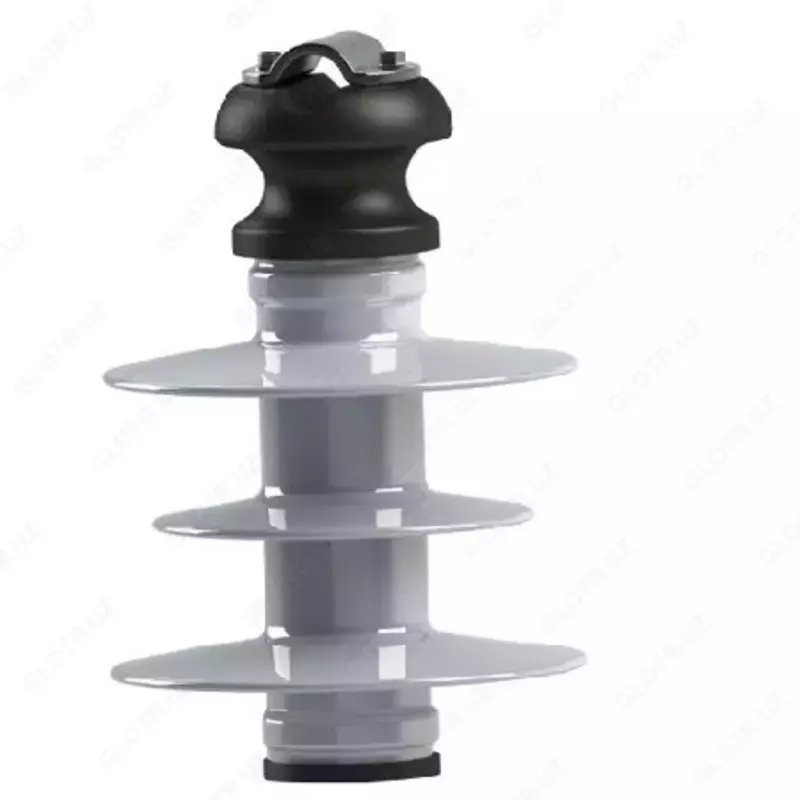

ShPK-10 UHL1 polimer pinli izolyatorlar

Ma’no va vazifa
ShPK-10 UHL1 izolyatori K-6 (pin ∅20) va K-7 (pin ∅22) kolpakli pinlarga GOST 18380 ga muvofiq o‘rnatish uchun mo‘ljallangan. Izolyator konstruksiyasi GOST 839 ga muvofiq izolyatsiyasiz simlarni va GOST R 52373 ga muvofiq SIP izolyatsiyalangan simlarni turli usullar bilan mahkamlash imkonini beradi: sim izolyator yiviga yoki bo‘yniga spiral bog‘lamalar yordamida o‘rnatilishi mumkin. Alyuminiy qotishmasidan yasalgan qopqoq simning yivdan sirpanishining oldini oladi va ∅19...24 mm oralig‘ida mahkamlanishni ta’minlashi mumkin. LЭP burilganda sim izolyator bo‘yniga mahkamlanadi.

Mijoz talabiga binoan, ulash o‘lchamlari va o‘rnatiladigan sim o‘lchamlari o‘zgartirilishi mumkin.

ShPK-10 izolyatori an’anaviy materiallar — shisha va farfor (ShS, ShF) o‘rniga kremniyorganik rezinadan ishlab chiqariladi, bu quyidagilarga imkon beradi:

• Og‘irligini sezilarli darajada kamaytiradi va mexanik hamda elektr izolyatsiya xususiyatlarini saqlaydi;

• Chiziq va yorilishlardan himoya qiladi, vandalizmga chidamlilikni oshiradi va montaj hamda transport vaqtida shikastlanish xavfini yo‘q qiladi;

• Transport xarajatlarini soddalashtiradi va arzonlashtiradi;

• Izolyator yuzasining gidrofobligi va yuqori treking-eroziya chidamliligi tufayli sanoat ifloslanishidan tozalash talab qilinmaydi;

• Shisha va farfor analoglariga nisbatan kamroq radio shovqin hosil qiladi.

Izolyator turi: ShPK-10 UHL1
Nominal kuchlanish, kV: 10
To‘liq chaqmoq impulsi sinov kuchlanishi, kamida, kV: 125
Sanoat chastotasidagi chidamlilik kuchlanishi:

• Quruq holatda: 65 kV

• Yomg‘ir ostida: 45 kV
  Eng kam bukilish buzilish kuchi, kN, kamida: 12,5
  Bino balandligi, H, mm: 92
  Sivish yo‘li uzunligi, kamida, sm: 42
  Og‘irligi, eng ko‘p, kg: 1,0

Izolyator belgilarining shifrlanishi:

• Birinchi harflar — tur va material: ShPK — pinli polimer kremniyorganik izolyator;

• Raqam — nominal kuchlanish, ShPK-10 modeli uchun 10 kV;

• Keyingi harflar kombinatsiyasi — iqlim bajarilishi, UHL — mo‘tadil va sovuq iqlim;

• Raqam — izolyator o‘rnatilish joyi: 1 — ochiq havoda, 2 — qopqoqli joyda va hokazo.
