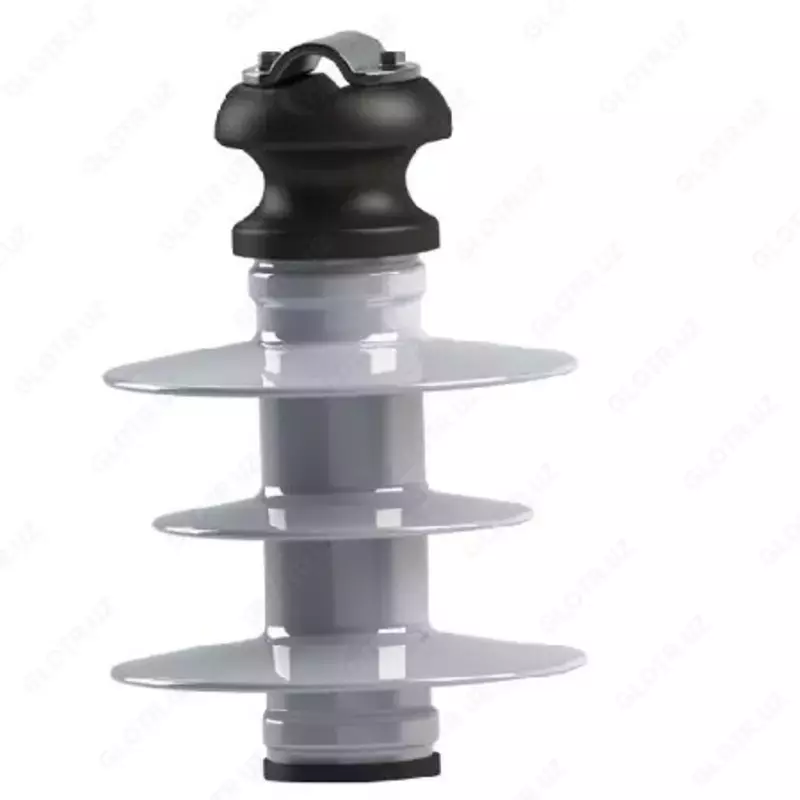

Polimer shtirli izolyatorlar ShPU-20M UXL1

Vazifasi

Izolyator to‘g‘ridan-to‘g‘ri teshikli traversaga pastki uchi rezbali shtir, shayba va gayka yordamida o‘rnatish uchun mo‘ljallangan. Odatda, uchi M20, M22, M24 rezbali qilib tayyorlanadi. Izolyator konstruktsiyasi GOST 839 bo‘yicha yalang‘och simlarni va GOST R 52373 bo‘yicha SIP izolyatsiyalangan simlarini turli usullar bilan mahkamlash imkonini beradi – sim izolyatorning jiloqchasiga yoki bo‘yniga spiral bog‘lamalar yordamida mahkamlanishi mumkin. Alyuminiy qotishmasidan tayyorlangan qopqoq simning jiloqchadan sirg‘alib ketishiga yo‘l qo‘ymaydi, shuningdek, Ø19...24 mm diapazonda qattiq mahkamlashni ta’minlashi mumkin. Elektr uzatish liniyasi burilishida sim izolyator bo‘yniga mahkamlanadi.

Buyurtmachi talabiga ko‘ra, ulanish o‘lchamlari va o‘rnatiladigan sim o‘lchamlari o‘zgartirilishi mumkin. Buyurtma berishda sim markasi va izolyator shtir rezbasi (traversadagi teshik) o‘lchamlari ko‘rsatilishi lozim.

ShPU-20M izolyatori an’anaviy materiallar — shisha va farfor (ShS, ShF) o‘rniga kremniyorganik rezinadan ishlab chiqariladi, bu esa:

• Og‘irlikni sezilarli kamaytiradi va mexanik hamda elektroizolyatsion xususiyatlarni saqlaydi.

• Yoriqlar va siniqlarning oldini oladi, vandalizmga bardoshli va montaj hamda tashishda shikastlanish xavfini bartaraf etadi.

• Tashish jarayonini soddalashtiradi va arzonlashtiradi.

• Yuqori gidrofoblik va trеking-eroziyaga chidamlilik tufayli sanoat ifloslanishlaridan tozalash talab qilinmaydi.

• Shisha va farfor analoglariga nisbatan radioto‘sqinlikni kamaytiradi.

Izolyator turi

ShPU-20M UXL1

• Nominal kuchlanish, kV: 20

• To‘liq momaqaldiroq impulsi sinov kuchlanishi, kV, kamida: 150

• Sanoat chastotasi kuchlanishiga chidamlilik:

  • Quruq holda, kV, kamida: 75

  • Yomg‘ir ostida, kV, kamida: 60

• Minimal bukilish kuchi, kN, kamida: 11,0

• Qurilish balandligi, mm: 202

• Sizib o‘tish yo‘li uzunligi, sm, kamida: 42

• Og‘irligi, kg, ko‘pi bilan: 1,35

Markirovka ma’nosi

• Birinchi harflar – turi va materiali, masalan: ShP – shtirli polimer izolyator.

• Uchinchi harf – qo‘shimcha belgi, masalan: U – uskunalangan (kuchaytirilgan).

• Son – nominal kuchlanish (ShPU-20 uchun – 20 kV).

• Harf M – modifikatsiyalangan.

• Keyingi harflar – iqlim talablari: UXL – mo‘tadil va sovuq iqlim.

• Raqam – o‘rnatilish joyi: 1 – ochiq havoda, 2 – soyabon ostida va h.k.
