K553UD2 chipi (1140145-modda)

К553УД2 mikrosxemasi o‘rta aniqlikdagi operatsion kuchaytirgich bo‘lib, umumiy maqsadli radioelektron qurilmalarda ishlash uchun mo‘ljallangan. U analog va aralash signalli sxemalarda, jumladan, kuchaytirgichlar, filtrlar, generatorlar va boshqa elektron qurilmalarda keng qo‘llaniladi.

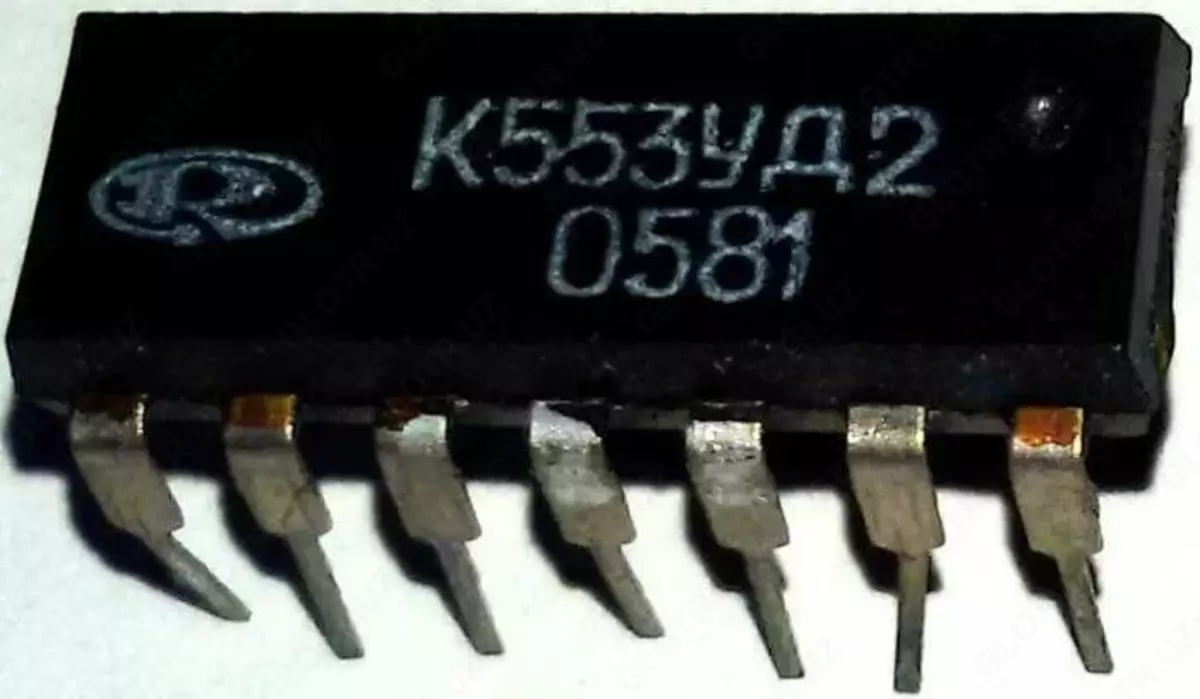

K553УД2 14 pinli plastik korpusda ishlab chiqariladi, ikki tomonlama pin tartibi bilan bosma plata teshiklariga o‘rnatish uchun mos. Mikrosxemada 36 integratsiyalashgan element mavjud va korpusda raqam-harf kodi bilan belgilangan. Klimatik bajarilishi UHL2.1 bo‘yicha GOST 15150-69 ga mos. Sifat kategoriyasi – «OTK». Import analogi – LM301 (National Semiconductor Corp.).

Mikrosxema ±15 V quvvat bilan ishlaydi, tok iste’moli 6 mA dan oshmaydi. Korpus massasi 1,0 g dan oshmaydi. Ishonchlilik, kuchaytirish aniqligi va parametrlar barqarorligi K553УД2 ni analog sxemalar uchun qulay komponent qiladi.

Afzalliklari

O‘rta aniqlikdagi operatsion kuchaytirgich, keng qo‘llanish sohalari uchun
±15 V quvvat bilan ishlash
Kam tok iste’moli, 6 mA dan oshmaydi
Analog sxemalarda ishonchlilik va barqarorlik
LM301 import analogi bilan moslik

Texnik xususiyatlari

5 tez-tez so‘raladigan savollar

1. К553УД2 nima?
   O‘rta aniqlikdagi operatsion kuchaytirgich analog sxemalar uchun

2. Mikrosxemada nechta pin bor?
   14 pin

3. Quvvatlanish kuchlanishi qancha?
   ±15 V

4. Tok iste’moli qancha?
   6 mA dan oshmaydi

5. Mikrosxemaning import analogi qanday?
   LM301 (National Semiconductor Corp.)
