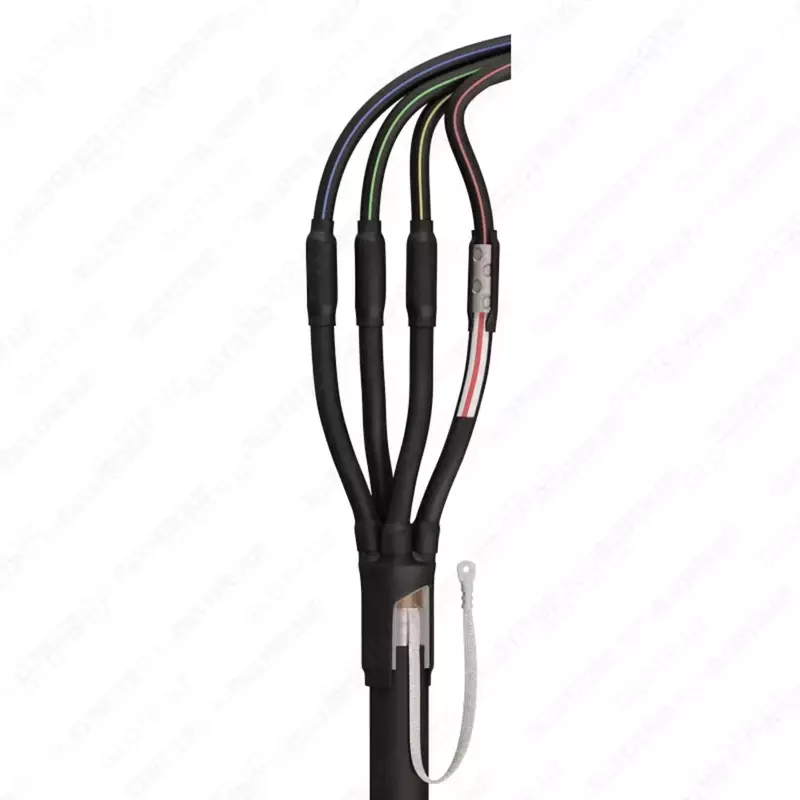

Kabelni tugatish 4PKTp(b)-1

"To'plam alyuminiy va mis o'tkazgichlarni kabellar bilan ko'cha yoritgichlarining tayanchlari va ustunlaridagi tokchalar yoki qalqonlar bilan ulash va ulash uchun, shuningdek o'z-o'zidan qo'llab-quvvatlanadigan izolyatsiyalangan SIP simlarini o'rnatish uchun mo'ljallangan.

Yadro kesmasi:

AL 10-35 mm²

Cu 1,5-25 mm²

Material:

Aloqa qismi (terminal blokining korpusi) - alyuminiy qotishmasi

Aloqa qismi (siqish murvatlari) - anodlangan po'lat

Izolyatsiya qiluvchi korpus - polikarbonat

Ishlash kuchlanishi: 1 kVgacha

To'plamlarga kiritilgan klemens bloklarining korpusi ajratilmaydi, bu kontakt aloqasining izolyatsiyasini kafolatlaydi.

Shaffof korpus o'rnatish vaqtida ham, to'plamlarning butun faoliyati davomida ham vizual nazoratni ta'minlaydi

Klemens bloklarining aloqa qismida korroziyaga qarshi maxsus pasta mavjudligi alyuminiy va mis kabel o'tkazgichlari bilan kafolatlangan aloqani ta'minlaydi.

Kabel yadrolari olti burchakli rozetkali vintlar yordamida siqish usuli yordamida mahkamlanadi

Aloqa qismining siqish momenti 10 Nm

To'plamlarga kiritilgan terminal bloklari GOST IEC 60947-7-1-2016 talablariga javob beradi.

Ishlash harorati oralig'i: -60 ° C + 55 ° C

Chiqib ketish uzunligi: 14-18 mm

O'rnatish vositasi: 5 mm kalit kaliti

Tarkibni sozlash

4-pinli terminal bloki KE10.1 (AL 10-35 / Cu 1.5-25) - 3 dona.

6-pinli terminal bloki KE10.3 (AL 10-35 / Cu 1.5-25) - 1 dona.

topraklama simi 16 mm², 350 mm uzunlikdagi ushlagich bilan - 1 dona.

Ishlash xususiyatlari

Kafolatlangan saqlash muddati 10 yil

Kafolat muddati 3 yil

Xizmat muddati 30 yil"
