Камера сборная одностороннего обслуживания серии КСО

KSO 366 seriyali bir tomonlama xizmat ko'rsatish kamerasi, kamon orqali izolyatsiya qilingan yoki tuproqli neytralli tizim uchun 6 va 10 kV kuchlanishli 50 Gts chastotali uch fazali o'zgaruvchan tokning elektr inshootlarida ishlash uchun mo'ljallangan. bostirish reaktori; u uzatish moslamalarini to'ldirish uchun ishlatiladi.

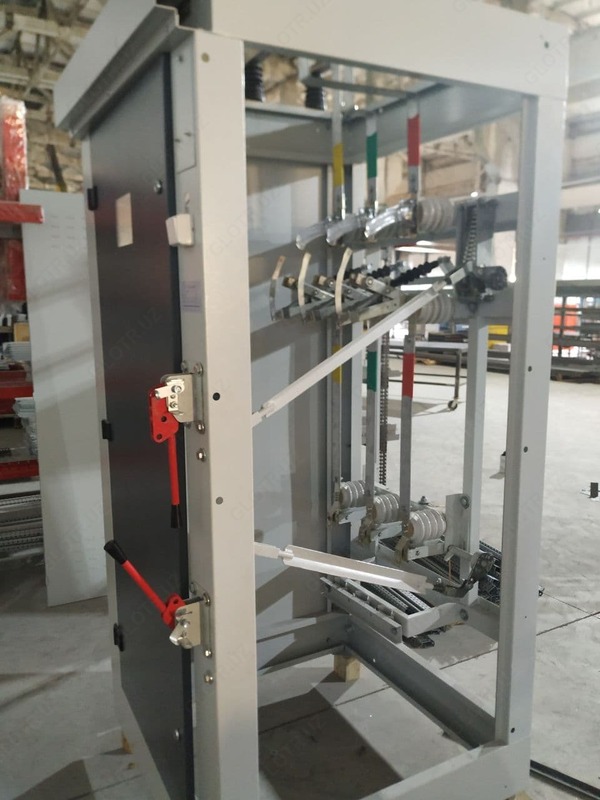

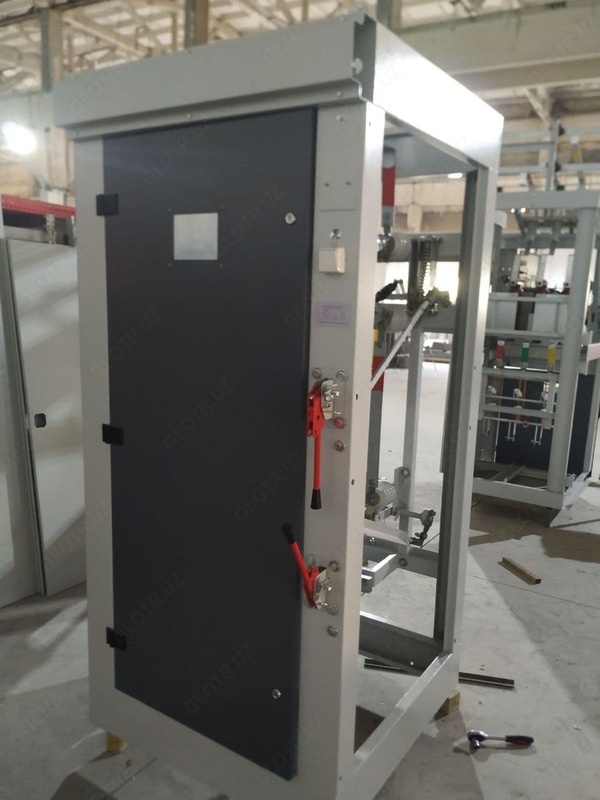

KSO kamerasi - po'lat profildan payvandlangan metall xujayradir. Kameraga kirish derazalari bo'lgan bitta eshik bilan ta'minlanadi. Uskunalar palataning ichida, eshikning old tomonida, panelda bo'lgani kabi, yuk uzgichni boshqaruvchi va ajratgich haydovchisi joylashgan. Kameraning yuqori qismida yon tomondan ochilgan quti bor, unga yordamchi zanjirlar kabellari yotqizilgan. KSO kamerasida novdalar va qisqichlar qatorlarini yasash moslamasi mavjud. Kamera ichkarisida kameraning yuqori qismidagi qalqonga o'rnatiladigan 36 V kuchlanishli akkor lampa, tashqarida esa kommutatorni yorituvchi 220 V lampalar bilan yoritilgan. anketada ko'rsatilgan metall varaq bilan. Kalitlar, ajratgichlar va topraklama pichoqlari uchun drayvlar oldingi old ustunlarda joylashgan. Kameralarga xizmat ko'rsatish uchun har ikkala avtobus uchastkasidagi kuchlanishni uzish va topraklama pichoqlarini yoqish kerak. Kameralar yopiq kommutator xonalariga o'rnatish uchun mo'ljallangan.
