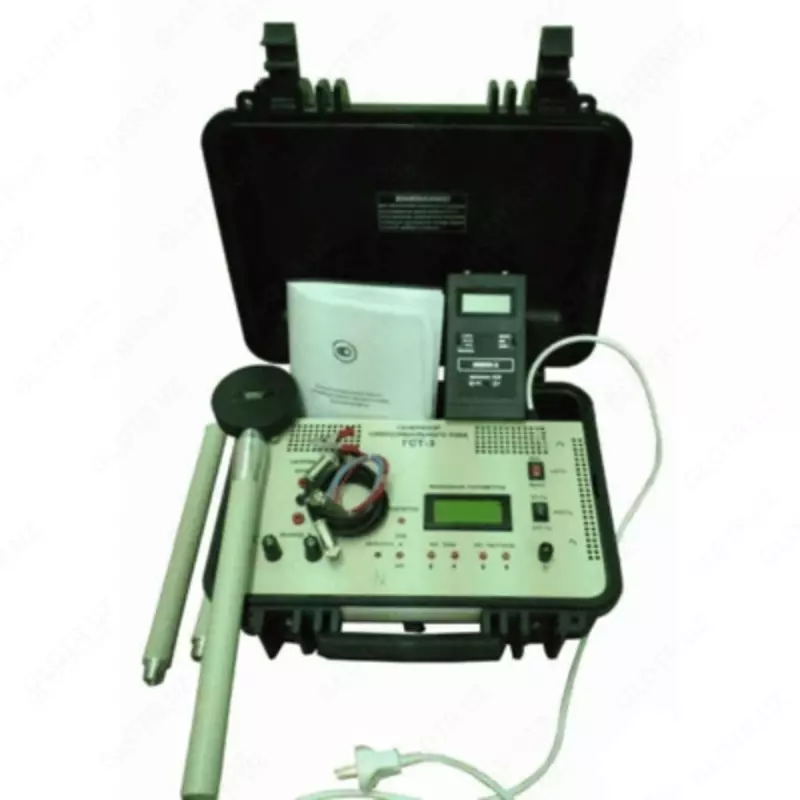

КДЗ-2 — комплекс измерительный для диагностики качества контуров заземления

Kod: P-0885141 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение прибора КДЗ-2:
Комплекс предназначен для измерения напряжений и токов номинальной частотой 57 Гц, а также для измерения и расчета основных характеристик заземляющих устройств (ЗУ):

сопротивления металлосвязи оборудования с ЗУ;

удельного сопротивления грунта по методу ВЭЗ;

сопротивления растекания тока;

напряжения прикосновения;

распределения напряжения и тока по заземляющему устройству при имитации короткого замыкания.

Область применения – ЗУ электроустановки до и выше 1кВ.

Особенности прибора КДЗ-2:

Селективный вольтамперметр для контроля и диагностики заземляющих устройств КДЗ-2 представляет собой переносной прибор, собранный в диэлектрическом корпусе. Конструктивно КДЗ-2 состоит из двух печатных плат, помещенных в корпус из ударопрочного пластика. На верхней панели КДЗ-2 расположены жидкокристаллический индикатор, пленочная клавиатура, клавишный переключатель диапазонов тока, два движковых переключателя питания и подсветка шкалы. На одной из торцевых частей корпуса расположены входные гнезда подключения измеряемых напряжения и тока и переключатель режима входной цепи. На другой торцевой части расположены разъем для подключения RS-232, гнездо подключения сетевого адаптера для зарядки аккумуляторной батареи и предохранитель в цепи измерения тока. На нижней стороне панели корпуса имеется отсек, закрываемой крышкой, для размещения четырех аккумуляторов.

КДЗ-2 выполнен по одноканальной схеме с коммутатором. Выход канала подключен к АЦП, имеющему в своем составе избирательный полосовой фильтр на частоту 57 Гц, режекторный фильтр на частоту 50 Гц и схемы масштабирования. Управление работой канала измерения, расчет параметров, хранение результатов и управление индикатором осуществляются встроенным микроконтроллером.

Селективный вольтамперметр КДЗ-2 может быть подключен к персональному компьютеру через кабель RS-232 для передачи данных.

Технические характеристики прибора КДЗ-2:

Параметр	Значения
Напряжение переменного тока частотой (57 ± 0,5) Гц	(1,00 … 5,00) мВ
	(5,00 … 50,0) мВ
	(5,00 … 40,0) В
	(50,0 … 500) мВ
	500 мВ … 5,00 В
Сила переменного тока частотой (57 ± 0,5) Гц	(1,00 … 5,00) мА
	500 мА … 5 А
	(5,00 … 50,0) мА
	(50,0 … 500) мА
Время одного измерения тока и напряжения, математической обработки данных и вывода на индикацию, сек., не более	10
Входное сопротивление канала измерения напряжения, МОм, не менее	1
Входное сопротивление канала измерения тока на пределе (1 … 50) мА, Ом, не более	5
входное сопротивление канала измерения тока на пределе 50 мА...5 А, Ом, не более	0,05
диапазон вычисляемых сопротивлений, выводимых на индикатор, Ом	0,1 …4?104
Габаритные размеры КДЗ-2, м	185х135х65
Масса КДЗ-2, кг	12,0
