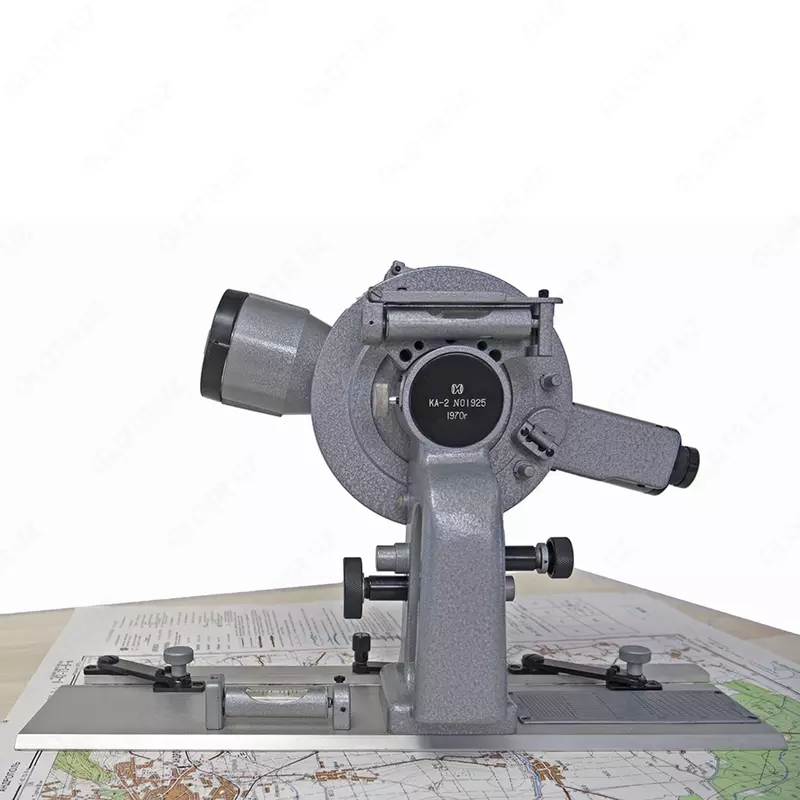

КИПРЕГЕЛЬ КА-2 (С МЕНЗУЛОЙ И ШТАТИВОМ)

Кипрегель-автомат КА-2 — это усовершенствованный вариант кипрегеля КБ1. Особенность заключается в измененной схеме передачи изображения кривых диаграммы и деления круга в окуляр зрительной трубы. Кипрегель — автомат КА-2 относится к кипрегелям с номограммным преобразователем, предназначен для измерения горизонтальных проложений, превышений и вертикальных углов с использованием вертикальной рейки. Кипрегель применяется для выполнения мензульных съемок различных масштабов на чистой основе и фотоплане. Оптическая система кипрегеля передает в поле зрения трубы участок шкалы вертикального угла и посеребренную пластинку в виде узкой полоски, в пределах которой наблюдаются участки кривых номограмм превышений и расстояний. Пластинка с номораммами наблюдается при положении зрительной трубы «круг лево». При визировании на рейку отсчеты по шкале рейки берутся в момент примыкания краев кривых номограмм с делениями шкалы рейки. Зрительная труба с внутренней фокусировкой дает прямое изображение предметов. Перевод трубы через зенит производится одним объективным концом вниз. На основной линейке кипрегеля имеется устройство для небольших азимутальных поворотов кипрегеля на планшете. Мензула к кипрегелю поставляется металлическая с деревянным планшетом, которая устанавливается на штативе типа ШН-160. Рабочей мерой к кипрегелю служат топографические рейки длиной 3 метра со шкалой деления 1 см.
