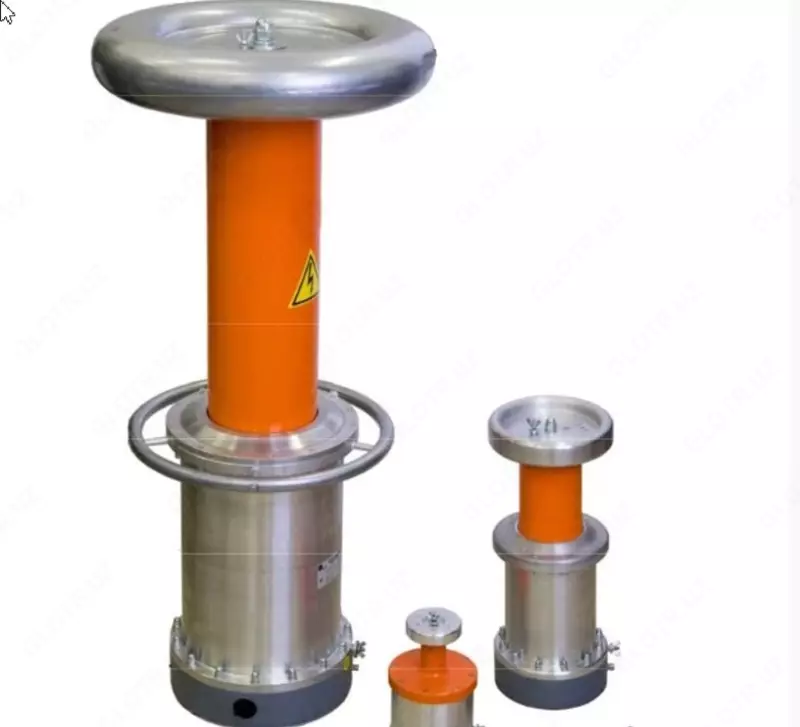

KIV-10 - yuqori voltli o'lchash kondensatori

KIV-10 yuqori voltli o'lchash kondensatorining texnik xususiyatlari:
Parametr qiymatlari
Nominal kuchlanish, kV 10
Sinov kuchlanishi 5 minut, kV 22
Imkoniyatning harorat koeffitsienti 10-6 K-1 160
SF6 gazi bilan ortiqcha to'ldirish bosimi, MPa:
- nominal
- minimal
0.1
0,0
Nominal sig'im qiymati, pF 46, 48, 50, 52; 96, 98, 100, 102
Nominal qiymatdan ruxsat etilgan og'ish, pF ± 2,5
Imkoniyatning haqiqiy qiymatini aniqlashda ruxsat etilgan nisbiy xatolik chegaralari, % ±0,1 yoki ±0,05
Yo'qotish tangensi, 0,5 · 10-4 dan oshmaydi
Qisman zaryadsizlanishning aniq zaryadi, pC, 5 dan oshmaydi
Imkoniyatlar kuchlanish koeffitsienti, %, 0,01 dan oshmasligi kerak
MTBF, soat 8000
Foydalanish shartlari:
- atrof-muhit harorati
- 25 °C da nisbiy namlik
- atmosfera bosimi
- normal kuchlanish chastotasi
- ish kuchlanishi
-10 dan +40 ° C gacha;
80% dan oshmasligi kerak;
84-106,7 (630-800) kPa (mm Hg);
50±2 Gts
10 – 330 / ildiz 3 kV
Gabarit o'lchamlari (balandligi x diametri), mm 240x150
Og'irligi, kg, 4 dan oshmasligi kerak
O'rtacha xizmat muddati, 8 yil
