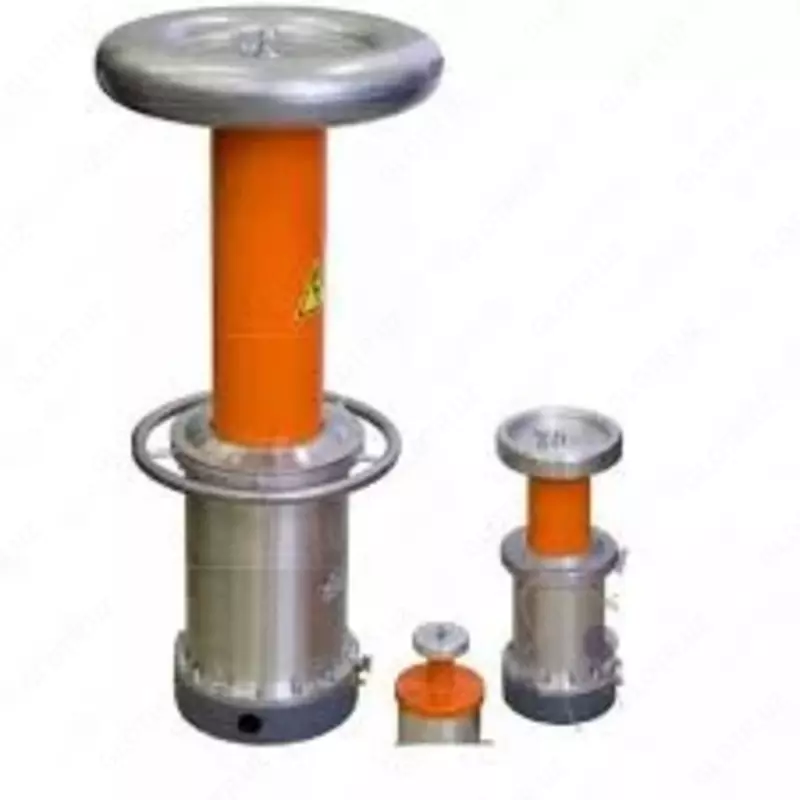

KIV-330 - yuqori voltli o'lchov kondensatori

KIV-330 yuqori voltli kondensatorni o'lchash maqsadi: KIV-330 yuqori voltli o'lchov kondensatori kuchlanishni taqsimlovchi qismlar, yuqori voltli izolyatsiyaning sig'imliligi va yo'qotish tanjensi uchun o'lchov asboblari, voltaj o'lchash transformatorlarini tekshirish uchun o'lchash moslamalari sifatida ishlashga mo'ljallangan. U elektr energetikasida (yuqori voltli laboratoriyalar, fabrikalar, transformator podstansiyalari) va metrologik xizmat organlarida qo'llaniladi. Yuqori kuchlanishli KIV-330 kondansatörünün foydalanish maydoni: Boshqa turdagi sanoat mahsulotlarining, shuningdek boshqa ob'ektlarning Rossiya Federatsiyasi qonunchiligida belgilangan majburiy talablarga muvofiqligini baholash bo'yicha ishlarni bajarish (transformator moyi va yuqori voltli izolyatsiyaning boshqa turlarini boshqarish); O'lchovlarning bir xilligini ta'minlash bo'yicha xizmatlar (o'lchov kondensatorlari, kuchlanish transformatorlari va 0,2-0,5 aniqlik sinflarining kuchlanish bo'linmalarini tekshirish). Yuqori kuchlanishli KIV-330 kondansatörünün texnik xususiyatlari: Parametr qiymatlari Nominal kuchlanish, kV 330 / root 3 Sinov kuchlanishi 5 min, kV 267 Tank harorati koeffitsienti 10-6 K-1 100 SF6 gazi bilan to'ldirishning ortiqcha bosimi, MPa: - nominal - eng kam 0,35 0,25 Sig'imning nominal qiymati, pF 46, 48, 50, 52; 96, 98, 100, 102 Nominal qiymatdan ruxsat etilgan og'ish, pF ± 2,5 Imkoniyatning haqiqiy qiymatini aniqlashda ruxsat etilgan nisbiy xatolik chegaralari,% ± 0,1 yoki ± 0,05 Yo'qotish tangensi, 0,5 dan 10-4 gacha Ko'rinib turgan qisman zaryad, pC, 5 dan oshmaydi Imkoniyatning kuchlanish koeffitsienti,%, 0,01 dan oshmasligi kerak MTBF, soat 8000 Ariza berish shartlari: - atrof-muhit harorati - 25 ° S da nisbiy namlik - atmosfera bosimi - normal kuchlanish chastotasi - ish kuchlanishi -10 dan +40 ° S gacha; 80% dan ko'p bo'lmagan; 84-106,7 (630-800) kPa (mm Hg); 50 ± 2 Hz 10 - 330 / ildiz 3 kV Umumiy o'lchamlari (balandligi x diametri), mm 1400x550 Og'irligi, kg, 75 dan oshmaydi O'rtacha xizmat muddati, 8 yil
