Ключи моментные шкальные СМТZ

Назначение

Ключи моментные шкальные СМТ2 (далее по тексту - ключи), предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Описание

Принцип действия ключей основан на преобразовании нагрузки действующей на упругий элемент ключа в пропорциональное линейное перемещение индикатора.

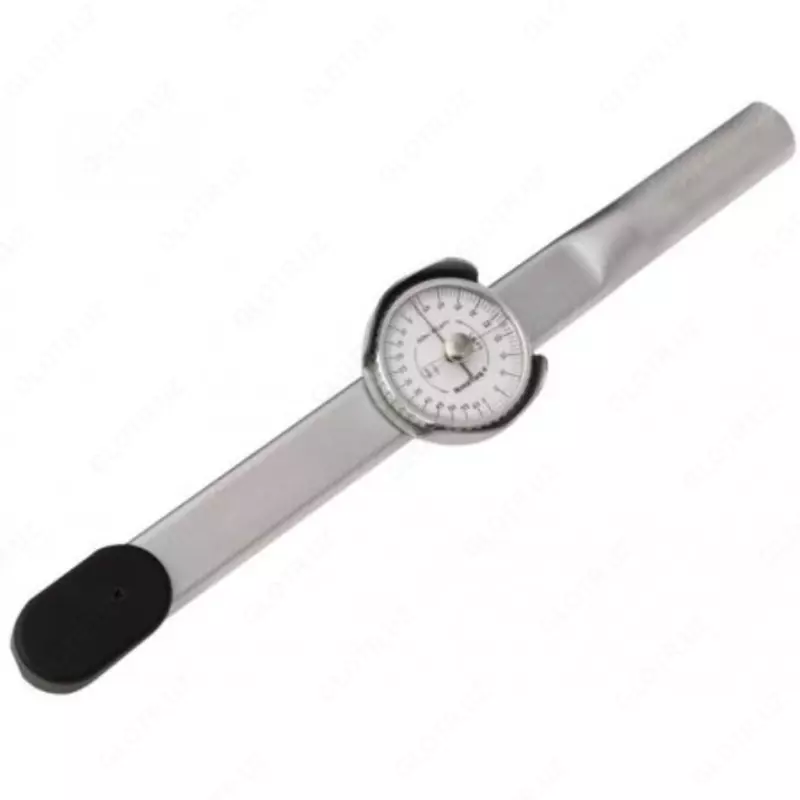

Ключи состоят из рукоятки, корпуса с вмонтированным индикаторным устройством и присоединительного квадрата для сменных насадок (головок).

Индикаторное устройство выполнено в виде механизма часового типа, состоящее из корпуса и циферблата со стрелками, предназначенными для отображения текущего значения крутящего момента и его фиксирования.

Ключи моментные шкальные СМТ2 выпускаются в разных модификациях и отличаются диапазоном измерений, ценой деления индикатора, габаритными размерами и массой. Количество модификаций - 16.

Структура условного обозначения модификаций: ключ моментный шкальный СМТ2-ХА, где;

Х - верхняя граница диапазона измерений (1,5; 3; 6; 12; 25; 50; 100; 200; 280; 420; 560; 700; 850; 1000; 1400; 2100);

А - аналоговая шкала.

На корпусе ключа установлена маркировочная табличка с информацией об изготовителе и верхней границе диапазона измерений, соответствующей его модификации. Заводской номер в виде цифрового кода наносится методом гравировки на оборотной стороне корпуса.

Опломбирование ключей моментных шкальных СМТ2 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
