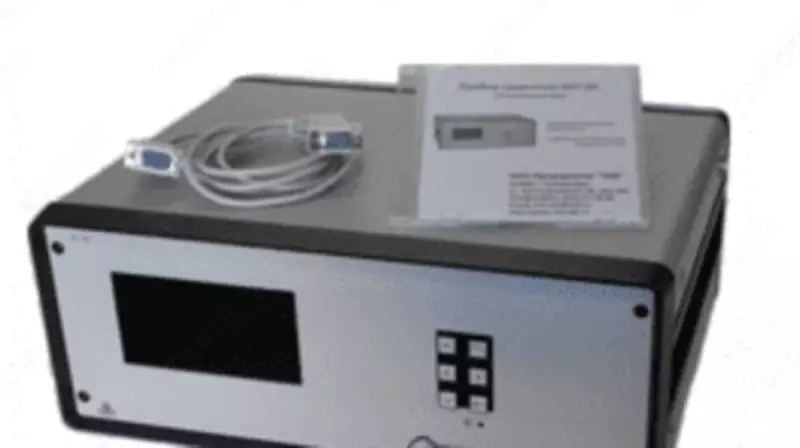

КНТ-05А — прибор сравнения

Kod: P-0892594 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение прибора сравнения КНТ-05A:
Приборы сравнения КНТ-05 и КНТ-05А предназначены для определения по ГОСТ 8.217-2003 погрешностей трансформаторов тока (далее - ТТ) промышленной частоты 50 Гц класса точности 0,01 и менее точных с вторичными номинальными токами 1 А и 5 А и трансформаторов напряжения (далее - ТН) по ГОСТ 8.216-88 промышленной частоты 50 Гц класса точности 0,01 и менее точных с вторичными номинальными напряжениями от 100/3 В до 220 В, а также для определения параметров нагрузки вторичных цепей ТТ и ТН и погрешностей шунтов постоянного и переменного тока класса точности 0,02 и менее точных.
Область применения - поверка и калибровка ТТ и ТН, магазинов сопротивлений и проводимостей, используемых в качестве вторичных нагрузок ТТ и ТН, шунтов переменного и постоянного тока
Выпускаются по документации ООО Предприятие "ТМЕ" ТУ 4225-007-12298401-07.

Технические характеристики прибора сравнения КНТ-05А:

Измеряемая величина		Предел измерения
		КНТ-05	КНТ-05А
Относительная разность (токовая погрешность) действующих значений двух токов (Δof), %		от минус 20 до плюс 20
Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 250 В (Δof), %		от минус 20 до плюс 20	-
Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 1000 мВ (Δof), %		-	от минус 20 до плюс 20
Абсолютная разность фаз (угловая погрешность) двух токов (Δδ),' (мин)		от минус 600 до плюс 600
Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 250 В (Δδ),' (мин)		от минус 600 до плюс 600	-
Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 1000 мВ (Δδ),' (мин)		-	от минус 600 до плюс 600
Относительное значение силы тока, % от номинального значения (1 и 5 А)		от 0,2 до 200
Активная (R) и реактивная (X) составляющие полного сопротивления (Z), Ом		от 0,0001 до 100
Действующее значение напряжения, В		от 5 до 250	-
Действующее значение напряжения, мВ		-	от 5 до 1000
Активная (G) и реактивная (B) составляющие полной проводимости (Y), мСм		от 0,0001 до 50	-
Частота тока (напряжения), Гц		от 48 до 52
Относительное значение силы тока, %		Предел допускаемой погрешности измерения относительной разности действующих значений двух токов, %
От 5 до 200		±(0,01•\| Δof\|+2•10-4•\|Δδ\|+5•10-4)
От 1 до 5		±(0,03•\| Δof\|+5•10-4•\|Δδ\|+1•10-3)
От 0,2 до 1		±(0,05•\| Δof\|+1.5•10-3•\|Δδ\|+5•10-3)
Δof – измеренное значение относительной разности действующих значений двух токов в процентах; Δδ – измеренное значение разности фаз двух токов в угловых минутах.
Относительное значение силы тока, %		Предел допускаемой абсолютной погрешности измерения абсолютной разности фаз двух токов, ' (мин)
От 5 до 200		±(0,01•\|Δδ\|+0,2•\|Δof\|+0,05)
От 1 до 5		±(0,03•\|Δδ\|+0,5•\|Δof\|+0,1)
От 0,2 до 1		±(0,05•\|Δδ\|+1,5•\|Δof\|+0,5)
Относительное значение силы тока, %		Предел допускаемой абсолютной погрешности измерения относительного значения силы тока, %
От 0,2 до 200		±(0,01•А +0,02)
А – измеренное относительное значение силы тока в процентах.
Относительное значение силы тока, %	Значение номинального тока, А	Предел допускаемой абсолютной погрешности изме рения активной (R) и реактивной (X) составляющих полного сопротивления (Z), Ом
От 20 до 200	5	±(0,01•Z+0,0002)
От 1 до 20	5	±(0,01•Z+0,0005)
От 20 до 200	1	±(0,01•Z+0,001)
От 1 до 20	1	±(0,01•Z+0,002)
Z – рассчитанное по формуле Z = √R2 + X2 полное сопротивление, Ом.
Значение частоты тока (напряжения), Гц		Предел допускаемой абсолютной погрешности измерения частоты, Гц
От 48 до 52		±0,1
Действующее значение напряжения, В	Действующее значение напряжения, мВ	Пределы допускаемой абсолютной погрешности измерения относительной разности действующих значений двух напряжений, %
От 20 до 250	-	±(0,01•\| Δof\|+2•10-4•\|Δδ\|+5•10-4)	-
От 5 до 20	-	±(0,03•\| Δof\|+5•10-4•\|Δδ\|+2•10-3)	-
-	от 300 до 1000	-	±(0,02•\| Δof\|+4•10-4•\|Δδ\|+3•10-3)
-	от 30 до 300	-	±(0,03•\| Δof\|+8•10-4•\|Δδ\|+5•10-3)
-	от 5 до 30	-	±(0,05•\|Δof\|+2•10-3•\|Δδ\|+1,5•10-2)
Δof – измеренное значение относительной разности действующих значений двух напряжении, %; Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.
Действующее значение напряжения, В	Действующее значение напряжения, мВ	Пределы допускаемой абсолютной погрешности измерения абсолютной разности фаз двух напряжений, ' (мин)
От 20 до 250	-	±(0,01•\|Δδ\|+0,2•\|Δof\|+0,05)	-
От 5 до 20	-	±(0,03•\|Δδ\|+0,5•\|Δof\|+0,1)	-
-	от 300 до 1000	-	±(0,02•\|Δδ\|+0,5•\|Δof\|+0,15)
-	от 30 до 300	-	±(0,03•\|Δδ\|+1•\|Δof\|+0,3)
-	от 5 до 30	-	±(0,05•\|Δδ\|+3•\|Δof\|+0,6)
Δof – измеренное значение относительной разности действующих значений двух напряжении, %; Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.
Действующее значение напряжения, В	Действующее значение напряжения, мВ	Пределы допускаемой абсолютной погрешности измерения действующего значения напряжения
От 20 до 250	-	±(0,01•U+0,05), В	-
-	от 5 до 30	-	±(0,01•u+0,5), мВ
U – измеренное действующее значение напряжения в вольтах; u – измеренное действующее значение напряжения в милливольтах.
Действующее значение напряжения, В		Пределы допускаемой абсолютной погрешности измерения активной (G) и реактивной (B) составляющих полной проводимости (Y), мСм
От 20 до 250		±(0,01•Y+0,0005)	-
От 5 до 20		±(0,01•Y+0,001)	-
Y – рассчитанная по формуле Y= √G2 + B2 полная проводимость нагрузки, мСм.
Общие технические харакетристкики
Параметр		Значение
Входные сопротивления прибора не более		0,01 Ом для поверяемого трансформатора тока с номинальным вторичным током 5 А при значениях погрешности поверяемого трансформатора тока менее 2%
		0,05 Ом для поверяемого трансформатора тока с номинальным вторичным током 1 А при значениях погрешности поверяемого трансформатора тока менее 2%
		0,05 Ом для эталонного трансформатора тока
Входные сопротивления прибора не менее		500 кОм для поверяемого трансформатора напряжения при значениях погрешности поверяемого трансформатора тока менее 1%
		500 кОм для эталонного трансформатора напряжения
		500 кОм для поверяемого и эталонного шунта
Разъем для подключения к компьютеру		RS-232
Потребляемая мощность не более, ВА		25
Напряжение питания, В		198-242
Рабочие условия применения		температура окружающего воздуха 10-35 °C; относительная влажность воздуха 30-80 %
Габаритные размеры прибора не более, мм		350х150х400
Масса прибора не более, кг		10
