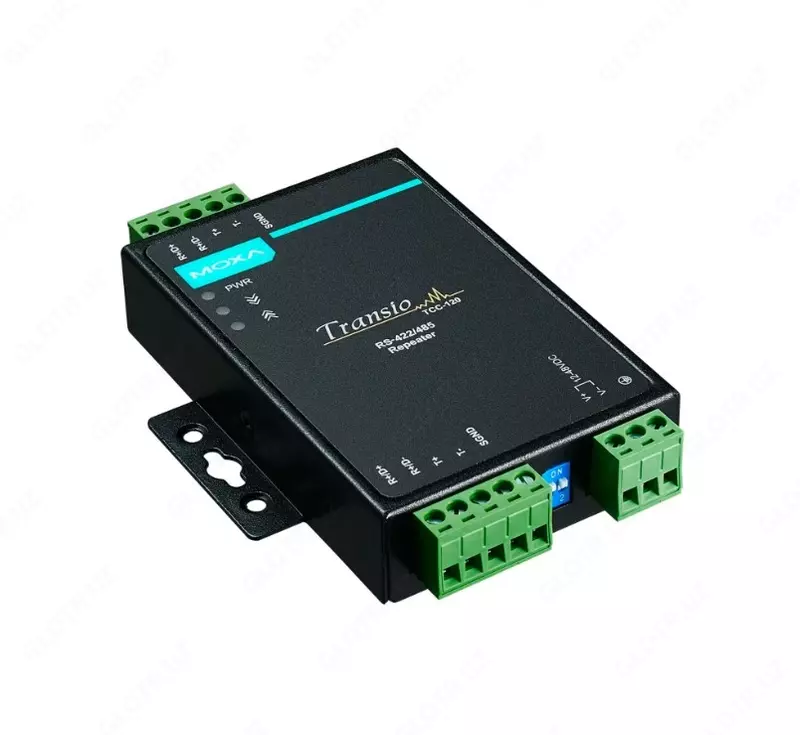

Konverter TCC-120I

Kirish interfeysi
Kirish interfeysi turi RS-422/485
Vintli terminal ulagichi turi
Chiqish interfeysi
RS-422/485 tipidagi chiqish interfeysi
Vintli terminal ulagichi turi
Seriyali aloqa parametrlari
O'tkazilgan RS-422 signallari: TxD+, TxD-, RxD+, RxD-, GND
RS-485 (2 simli): Data+, Data-, GND
RS-485 (4 simli): TxD+, TxD-, RxD+, RxD-, GND
Ma'lumot uzatish tezligi, bps 50 ~ 921600
2 kV seriyali liniyani izolyatsiyalash
Quvvat talablari
Ish kuchlanishi 12 ~ 48V DC.
12 V da oqim iste'moli 180 mA
Teskari polaritdan himoyalanish Ha
foydalanish shartlari
Ishlash harorati, °C -20 ~ +60
Saqlash harorati, °C -20 ~ +75
Ishlash namligi, % 5 ~ 95
Himoya
Impuls shovqinidan himoya qilish, kV 15
Dizayn xususiyatlari
Korpus materiali metall
O'lchamlari va vazni
Umumiy o'lchamlari, mm 67 x 100,4 x 22
Sof og'irligi, kg 0,15
O'rnatish
DIN temir yo'lini o'rnatish
Stol usti / devorga o'rnatilgan
Xalqaro sertifikatlarning mavjudligi
Xavfsizlik UL60950-1
Elektromagnit moslik (EMI) CISPR 32
FCC 15-qism B kichik qismi B sinfi
Elektromagnit moslik (EMS) IEC 61000-4-2 (ESD)
IEC 61000-4-3 RS
IEC 61000-4-4 (EFT)
IEC 61000-4-5 Ko'tarilish
IEC 61000-4-6 CS
IEC 61000-4-8
Elektromagnit moslik (EMC) EN 55032/24
Nosozliklar orasidagi o'rtacha vaqt (MTBF), soat 1949025
Kafolat muddati
Kafolat muddati 5 yil
Yetkazib berish to'plami
Paket tarkibi bo'yicha tezkor qo'llanma
DIN relsga o'rnatish uchun mahkamlagichlar
Qurilma
