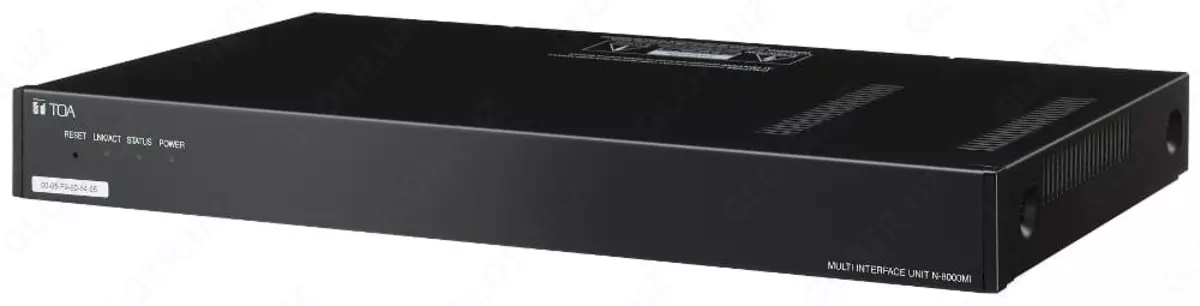

Ko'p interfeysli "TOA" N-8000MI, 230V, 19/24W (Yaponiya)

"TOA" N-8000MI modeli N-8000 seriyali IP interkom tizimlarini integratsiyalash va kengaytirish uchun mo'ljallangan ko'p interfeysli blokdir. Qurilma 10/100Base-TX Ethernet interfeysi orqali 80 tagacha tarmoq kalitlarini ulashni qo‘llab-quvvatlaydi, bu esa har qanday o‘lchamdagi binolarda keng ko‘lamli aloqa tizimlarini qurish imkonini beradi.

Qurilma kirish va chiqish signallarini tashkil qilish uchun 16 juft quruq kontaktlarni taqdim etadi, shuningdek, boshqariladigan kirish va chiqishlari (CH1 va CH2) bilan 2 ta audio kanalga ega. Bu tashqi mikrofonlar, karnaylar va boshqa audio jihozlarni ulash imkonini beradi.

N-8000MI shuningdek, telefon stantsiyalari va tashqi qurilmalar bilan integratsiya qilish uchun 2 ta PBX kanali bilan jihozlangan, bu tizimdan umumiy aloqa tarmog'ining bir qismi sifatida foydalanish imkonini beradi.

Mahalliy tarmoqqa ulanish Ethernet orqali amalga oshiriladi va quvvat 230 V AC tarmog'idan ta'minlanadi. Konfiguratsiya va boshqaruv dasturi kiritilgan.

Foyda

80 tagacha Ethernet kalitlarini qo'llab-quvvatlaydi

Moslashuvchan integratsiya uchun 16 juft quruq kontaktlar

Ikkita boshqariladigan audio kanal

Telefon stantsiyalari (PBX) bilan mos keladi

Dasturiy ta'minot kiritilgan

uchun ideal

Katta qurilish interkom tizimlari

Integratsiyalashgan audio va telefon aloqasiga ega ob'ektlar

Sanoat va ofis majmualari

Dispetcherlik va xabar berish tizimlari

Texnik spetsifikatsiyalar

Model: TOA N-8000MI

Turi: IP interkom tizimlari uchun ko'p interfeysli blok

Quvvat manbai - 230 V o'zgaruvchan tok, 50/60 Gts

Quvvat iste'moli - 19 Vt (180 mA) (nominal), 24 Vt (230 mA) (maksimal)

Audio kirishlar

Kirishlar: 2 ta kirish (2-pin), maks. 0 dB (*1), maksimal 600 Ō, muvozanatli, yarim sobit ovoz balandligini boshqarish bilan (0 dan -25 dB)

Tekshirish: 2 ta kirish (2-pin), quruq kontaktli, ochiq kontaktlarning zanglashiga olib keladigan kuchlanish: 12 V DC, yopish oqimi: 10 mA

Olinadigan terminal bloki (8 pinli)

Audio chiqishlari

Chiqishlar: 2 ta chiqish (2-pin), maks. 0 dB (*1), maksimal 600 Ō, muvozanatli

Tekshirish: 2 chiqish (2-pin), o'rni kontakt chiqishi, odatda ochiq/yopiq kontakt sig'imi: 24 V DC/0,5 A

Olinadigan terminal bloki (8 pinli)

Kontaktli kirishlar - 16 ta kirish, quruq kontakt, ochiq kontaktlarning zanglashiga olib keladigan kuchlanish: 12 V DC, yopish oqimi: 10 mA

Olinadigan terminal bloki (18 pinli)

Aloqa chiqishlari - 16 chiqish, o'rni kontakt chiqishi, odatda ochiq/yopiq kontakt sig'imi: 24 V DC/0,5 A

Olinadigan terminal bloki (18 pinli)

PBX interfeysi

PBX kirish va chiqishi: 2 kanal, maks: 0 dB dan oshmaydi (*2), o‘rtacha: yo‘q -15 dB yoki undan ko‘p (*2), 600 Ō, muvozanatli, mini vintli konnektorlar (2-pin), kirish va chiqishni sozlash funksiyalari (kirish: 0 dan +15 dB gacha, chiqish: -15 dan 0 dB gacha), analog E&M interfeysi

Tie-Line interfeysi

Tie-Line kirish va chiqishlari: 2 ta kanal, Maks.: 0 dB yoki undan kam (*2), oʻrtacha: -15 dB yoki undan kam (*2), 600 Ō, muvozanatli, mini vintli konnektorlar (2-pin)

Signal uzatish usuli: EXES-2000/EXES-6000 uchun bog'lash liniyasi

Qo'ng'iroq signali: DTMF analog signali

Tarmoq spetsifikatsiyalari

Tarmoq interfeysi: 10BASE-T/100BASE-TX (avtomatik aniqlash)

Tarmoq protokoli: TCP/IP, UDP, HTTP, RTP, ARP, ICMP, IGMP

Audio ma'lumotlar paketini uzatish tizimi: unicast, multicast

Peyjing paytida qabul qiluvchilar soni: unicast maks. 16, multicast maks. 191

Ulanish: RJ45 ulagichi

Namuna olish chastotasi: 16 kHz, 8 kHz (dasturiy ta'minot tomonidan boshqariladi)

Bit chuqurligi: 16 bit

Ovozli signalni kodlash usuli: pastki tarmoqli ADPCM

Ovozli kriptotizimning paket yo'qolishiga javob: kiritishni to'xtatib turish

Ovoz signalining kechikishi: 80 ms, 320 ms (dasturiy ta'minot tomonidan boshqariladi)

Ko'rsatkichlar

LNK / ACT ko'rsatkichlari, ish ko'rsatkichi, quvvat ko'rsatkichi

Qo'shimcha ma'lumot

Mikrodasturni yangilash funktsiyasi, vaqtni sozlash, qayta o'rnatish tugmasi (old panelda)

O'rnatish usuli - Rack, ish stoli, sirt

Ishlash harorati oralig'i - 0 ℃ dan +40 ℃ gacha

Ruxsat etilgan namlik - nisbiy namlik 90% dan oshmasligi kerak (kondensatsiyasiz)

Materiallar - Chelik, qora rang, yarim mat

Hajmi - 420 (Vt) × 44,3 (H) × 239,5 (D) mm

Og'irligi - 2,8 kg

Aksessuarlar - AC quvvat kabeli (2 m) x 1, CD (sozlash va texnik xizmat ko'rsatish uchun) x 1, mini-qisqichli terminallar (2-pin) x 10, olinadigan terminallar (8-pin) x 2, olinadigan terminallar (9-pin) x 4, plastik oyoqlar x 4, oyoqlarni mahkamlash uchun vintlar x 4, devorga o'rnatish uchun vintlar x 4, devorga o'rnatish uchun vintlar x 2 x 2, devorga o'rnatish uchun vintlar x 8, devorga o'rnatish uchun vintlar x 4

Dasturiy ta'minot: kiritilgan

Ishlab chiqarilgan mamlakat: Yaponiya
