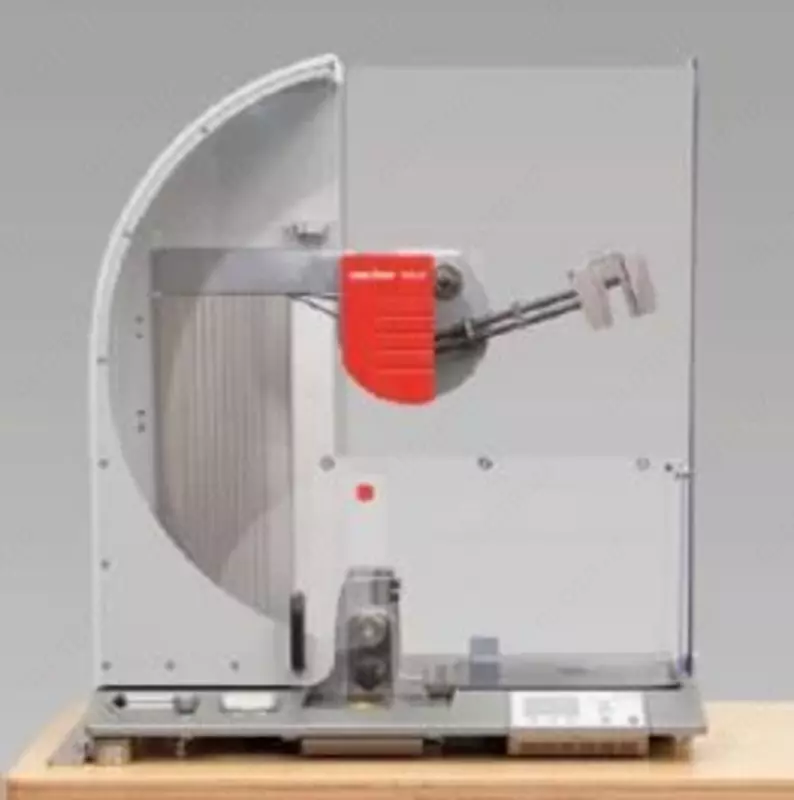

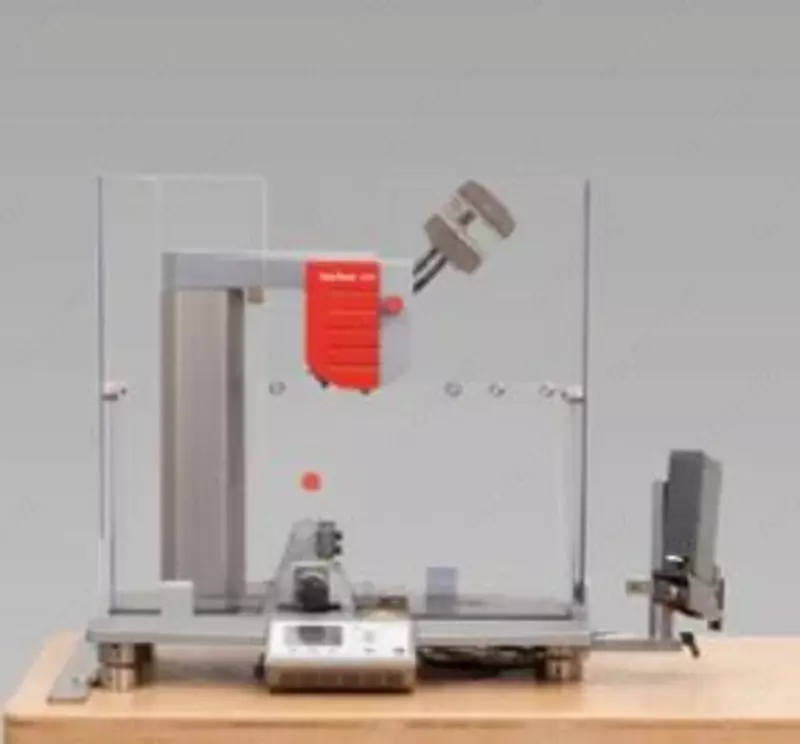

Копры маятниковые HIT

Назначение

Копры маятниковые серии HIT (далее - копры) предназначены для измерений энергии разрушения образцов при испытаниях на двухопорный ударный изгиб (метод Шарпи), консольный изгиб (метод Изод) и ударное растяжение.

Описание

Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.

Конструктивно копры состоят из станины с двумя вертикальными стойками или одной сдвоенной вертикальной стойкой, маятника, механизма спуска и торможения маятника и защитного кожуха. В верхней части вертикальной стойки (вертикальных стоек) в шарикоподшипниках закреплена ось, на которой подвешен маятник. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца

Маятник представляет собой штангу, в нижней части которой находится боёк для проведения соответствующего вида испытаний.

Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. Значение номинальной потенциальной энергии маятника (Дж) указана на самом маятнике в его маркировке (см. рисунок 6). С маятником связана стрелка аналогового индикатора (только у модификаций HIT300 и HIT450), или датчик угла поворота (для остальных модификаций), информация от которого обрабатывается и отображается на дисплее, расположенном на корпусе копра, и в программном обеспечении (при наличии в комплекте поставки).
