Назначение

Копры маятниковые КМ (далее - копры) предназначены для измерения энергии разрушения образцов металлов, сплавов и пластмасс при проведении механических испытаний на ударный изгиб и (или) ударное растяжение.

Описание

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе бойком маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность между значениями потенциальной энергии маятника до удара и после разрушения образца. Значение потенциальной энергии определяется массой, длиной маятника и углом зарядки.

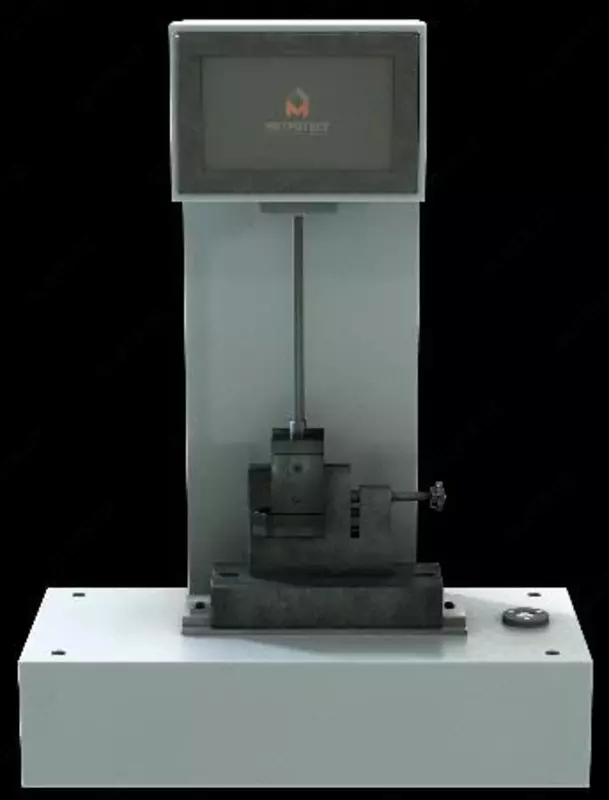

Конструктивно копры состоят из основания, на котором установлена одинарная или сдвоенная вертикальная стойка с осью в подшипниках, маятника, закрепленного на этой оси, устройства позиционирования образца (наковальня), устройства взвода, фиксации и пуска маятника, аналогового и (или) цифрового отсчетного устройства.

Требуемое значение потенциальной энергии производится путём установки соответствующего маятника или установки на маятник съемных накладок, либо сменных бойков (из комплекта поставки копра).

Цифровое отсчетное устройство представляет собой панель управления или персональный компьютер, принимающий электрические сигналы с инкрементального энкодера и служит для управления режимами работы, проведения настройки, калибровки, установки методов испытаний и их параметров, отображения результатов измерений с возможностью вывода данных на внешние устройства.

Панель управления выполнена в виде блока с сенсорным экраном или ЖК-дисплеем с набором функциональных клавиш, может быть внешней или встроенной в корпус копра.

Взведение и спуск маятника может осуществляться вручную или с помощью автоматического устройства - электромеханического или пневматического.

Копры могут оснащаться устройством торможения маятника, устройством изменения угла зарядки маятника, системой блокировки пуска маятника при открытых дверях ограждения, датчиком силы (встроенным в боёк маятника), ручным податчиком-центратором, автоподатчиком образцов, устройством сбора осколков образцов, климатическими камерами, защитным ограждением, фундаментной плитой.

Копры маятниковые КМ выпускаются в различных модификациях, отличающихся максимальным запасом потенциальной энергии копра, видом устройства фиксации угла зарядки маятника, механизмом управления взведением маятника, видом отсчетного устройства, габаритными размерами и массой.
