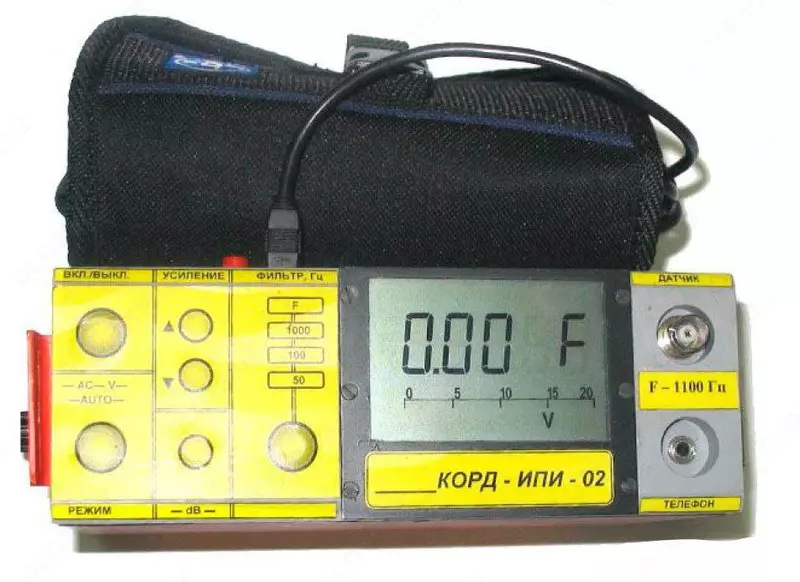

КОРД-ИПИ-02 — цифровой искатель повреждений изоляции

Kod: P-0894155 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение прибора КОРД-ИПИ-02:
Цифровой Искатель Повреждения Изоляции КОРД-ИПИ-02 предназначен для :

Нахождения бесконтактным и контакным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта

определения бесконтактным способом месторасположения и глубины заложения газопровода

определения месторасположения силовых электрических кабелей под нагрузкой

бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения

обнаружения мест натекания блуждающих токов промышленной частоты

Особенности прибора КОРД-ИПИ-02:

Модифицированный приёмник КОРД-ИПИ-02 оснащён выходом USB или беспроводным интерфейсом Bluetooth (вариантное исполнение) для сохранения измеренных данных на внешние накопители информации (КПК Windows Mobile либо ПК), также автоматической регулировкой усиления, цифровым дисплеем и новым режимом работы в Децибелах .

Модифицированный генератор ГИ – 02М имеет 7 различных частот работы + частоту работы на заказ, а также внешнюю индикацию оповещения при аварийных режимах работы. Генератор может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора.

Искатель повреждения изоляции КОРД-ИПИ-02 может комплектоваться мини ноутбуками типа Asus Eee Pc.

Дополнительно в комплект может входить рамка передающая (индукционная) для запитывания подземных коммуникаций индукционным способом, т.е. без прямого подключения генератора к трубопроводу.

Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.

Технические характеристики прибора КОРД-ИПИ-02:

Параметр	Значения
Номинальная мощность генератора, Вт	40
Потребляемая мощность генератора	60
Рабочие частоты генератора, Гц	480, 1000, 1100, 1333,3, 1450, 9 920, 9 980
Частота модулятора в генераторе	0,7 ±0,3
Сопротивление нагрузки, Ом	1 ... 1000
Напряжение питания генератора, В	12
Напряжение питания приёмника, В	9
Чувствительность приёмника, мкВ	не хуже 2,5
Интерфейс обмена данными	USB либо RS 232 (на заказ)
Частота настройки фильтров приёмника, Гц	50, 100, 1000, F – частота на заказ
Неравномерность коэффициента усиления приемника по частотам, не более, %	3
Источник питания приемника	автономный
Источник питания генератора	от аккумулятора автомобиля
Время непрерывной работы приемника, ч	не более 50 (индикатор разряда батарей)
Ось катушки	поворот 45° / 90°
Габаритные размеры приёмника, мм	180х65х120
Габаритные размеры генератора, мм	170х95х150
Масса приёмника, кг	1,2
Масса генератора, кг	2,5
Принимаемые частоты индуктивного датчика , Гц
Катушка сплошная	50 ... 1000
Катушка многосекционная (по заказу)	до 10 000
Масса датчика, кг	0,5
