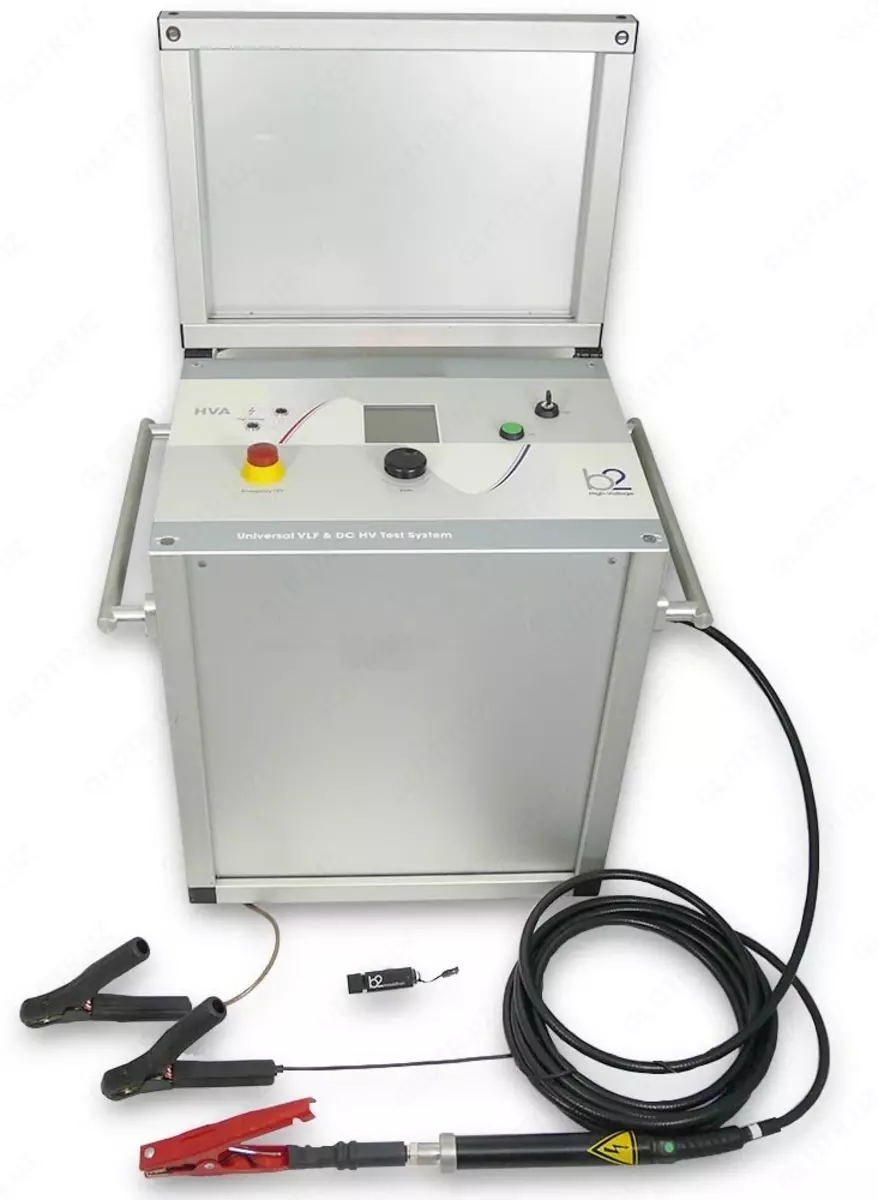

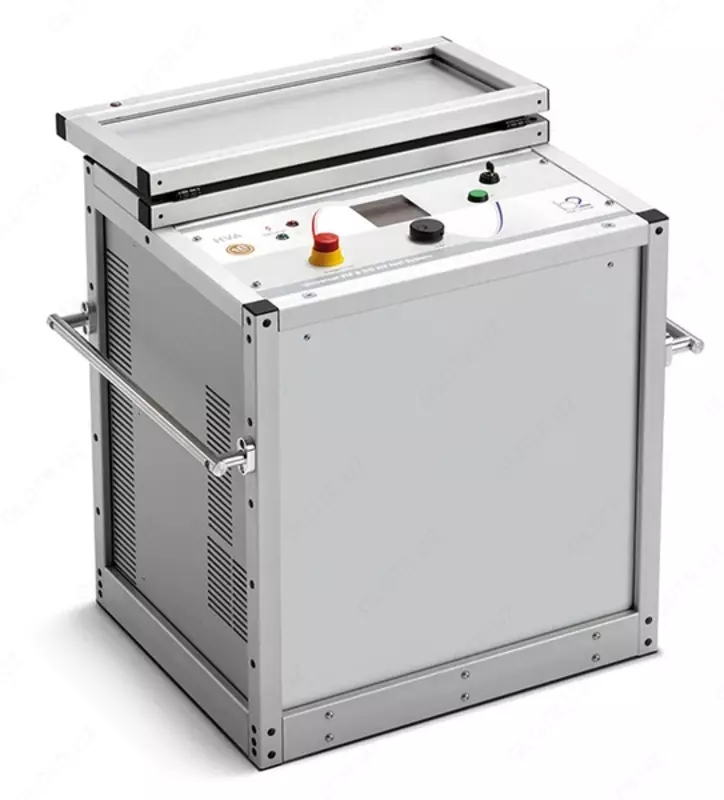

KPG VLF-81 - VLF sinov birligi

KPG VLF-81 VLF sinov sozlamalari tavsifi:

KPG VLF-81 19/33 kV XLPE izolyatsiyalangan kabellarni sinovdan o'tkazish uchun mo'ljallangan yuqori voltli, ultra past chastotali sinov signali generatoridir.

VLF kuchlanishiga qo'shimcha ravishda, o'rnatish 62 kVgacha bo'lgan doimiy sinov kuchlanishini yaratishi mumkin.

KPG VLF-81 VLF sinov blokining funktsiyalari:

XLPE-, PE-, EPR-, HEPR-, PILS-izolyatsiyali o'rta kuchlanishli kabellarni VLF signali bilan sinovdan o'tkazish;

PILS izolyatsiyasi bilan o'rta kuchlanish kabellarini doimiy kuchlanish bilan sinovdan o'tkazish;

O'rta kuchlanish kabellarining pe va PVX qoplamalarini sinovdan o'tkazish.

KPG VLF-81 VLF sinov sozlamalari xususiyatlari:

0,1 Gts chastotali standart signal bilan sinovdan o'tkazilganda maksimal chiqish yukining ortishi, uzunroq kabel uzunligini sinab ko'rish imkonini beradi;

100 soatlik o'lchovlar uchun o'rnatilgan xotira;

2 blokli konstruksiya va chiqishda yuqori voltli o'lchash moslamasiga to'g'ridan-to'g'ri ulangan va sinovdan so'ng o'ta xavfli qoldiq zaryad mavjudligini ko'rsatadigan analog kilovoltmetrning mavjudligi tufayli yuqori darajadagi xavfsizlik;

Yog 'izolyatsiyasini qo'llash orqali ta'minlangan yuqori kuchlanishli blok dizaynining ishonchliligi; Yog 'izolyatsiya qilingan yuqori voltli blokning afzalligi, agar ular shikastlangan bo'lsa, alohida komponentlarni almashtirish qobiliyatidir, agar qattiq holatdagi yuqori voltli blok shikastlangan bo'lsa, bu mumkin emas.

KPG VLF-81 VLF sinov blokining texnik xususiyatlari:

Parametrning ma'nosi

VLF chiqish kuchlanishi 0 dan 57 kV rms gacha (0,1 Gts; 0,05 va 0,02 Gts ixtiyoriy)

DC chiqish kuchlanishi -62 dan 62 kV gacha

Maksimal chiqish yuki 18 kV rms da 4,8 mkF, 0,1 Gts (taxminan 13,3 km kabel)*

2,4 µF, 36 kV rms, 0,1 Gts (taxminan 9,6 km kabel)**

0,8 µF, 54 kV rms, 0,1 Gts (taxminan 4,2 km kabel)***

0,55 µF, 57 kV rms, 0,1 Gts (taxminan 2,9 km kabel)***

O'chirish oqimi (doimiy kuchlanish rejimida) 10 mA
