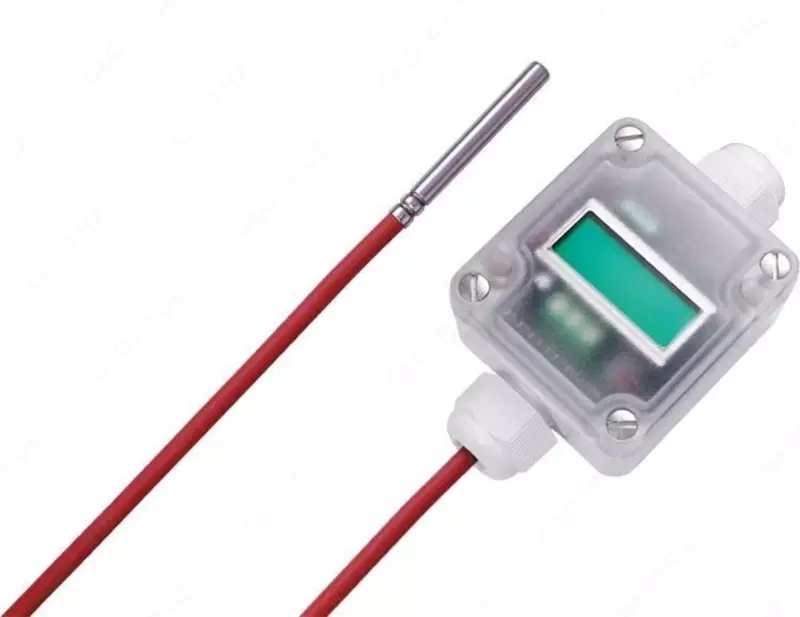

KSM/E - Chiqish signali konvertori bilan kabel tipidagi harorat sensori - yuqori aniqlik

Silikon izolyatsiyali KSM/E simi harorat sensori HVAC (isitish, shamollatish va havoni tozalash) sohasida suyuqlik va gazlarning yuqori aniqlikdagi haroratini o'lchash va uni standart analog chiqish signaliga aylantirish uchun mo'ljallangan 0...10 V yoki 4...20 mA. O'lchov elementi zanglamaydigan po'latdan yasalgan gilza ichida joylashgan bo'lib, uni mexanik shikastlanishdan himoya qiladi. Sleeve silikon izolyatsiyasi bilan 2 metrli kabelga mahkam bog'langan. Sensor suvga cho'mdiruvchi gilzaga o'rnatiladi yoki to'plamga kiritilgan vintli qisqich bilan statsionar narsalar yuzasiga mahkamlanadi. Kuchli korpus sensorni og'ir ish sharoitida ishlatishga imkon beradi.

Sensor yuqori o'lchov aniqligiga ega: sensor xatosi: + 0,2 K + maks. O'lchov oralig'ining 3%. O'lchangan harorat diapazonlari: -50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+ 80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C , 0...+200°C. Sensorda 0...10V (3-simli ulanish) yoki 4...20mA (2-simli ulanish) faol signalga harorat signali konvertori mavjud.Texnik xususiyatlari:

O'lchov elementi:

Pt100 DIN EN 60751, B sinf

Ta'minot kuchlanishi (chiqish 0-10V):

24 V AC/DC joriy

Ta'minot kuchlanishi (chiqish 4...20 mA):

10...30 V doimiy oqim oqim (Ubmin = 10V + Rload * 0,02A)

U-chiqish (0-10V):

0...10 V (3 simli) min. qarshilik 100 kOhm

I-chiqish (4...20mA):

4...20mA (2 sim) Rb (Ohm) = (Ub-7,5V)/22mA

Elektromagnit moslik:

IEC 801

Haroratni o'lchash diapazoni:

11 o'lchash diapazoni (o'rnatilgan DIP kaliti orqali tanlanadi)

Diapazonlar:

-50...+50°C, -50...+150°C, -30...+70°C, -20...+50°C, -20...+80°C, -20...+120°C, -20...+150°C, 0...+50°C, 0...+100°C, 0...+150°C, 0.. .+200°C (so‘rov bo‘yicha boshqa diapazonlar)

Xato:

+ 0,2 K + maksimal. O'lchov oralig'ining 3%

Ulanish usuli:

vintli terminali 1,5 mm2 gacha

Kabel kirish:

M16

Ulanish turi:

2/3 sim

Ramka:

plastik, oq, RAL 9010

Koson o'lchamlari:

L 64 x W 58 x H 34,5 mm

Sensor kabeli:

2 m, silikon izolyatsiyasi (so'rov bo'yicha boshqa kabel turlari)

Sensorni himoya qilish ushlagichi:

6 x 50 mm, zanglamaydigan po'latdan 1.4571, suv o'tkazmaydigan kabel aloqasi

Himoya klassi:

IP65, displeyli qurilma IP20

Sensorni himoya qilish klassi:

IP68 (suv o'tkazmaydigan)

Standartlar:

Sertifikat GOST RF, Idoralar, EN 61326-1 2006 ga muvofiq elektromagnit moslik, EMV direktivasi 89/336/EWG

Saqlash harorati:

-20...+50°C

Elektron ish harorati:

-20...+50°C (displeyda 0...+50°C)

Ishlaydigan nisbiy namlik diapazoni, r.H.:

Maks. 98% nisbiy namlik, kondensatsiyalanmaydi

Displey:

modellar suyuq kristall displeyli (o'lchangan haroratning joriy qiymatlarini ko'rsatish uchun) va displeysiz mavjud
