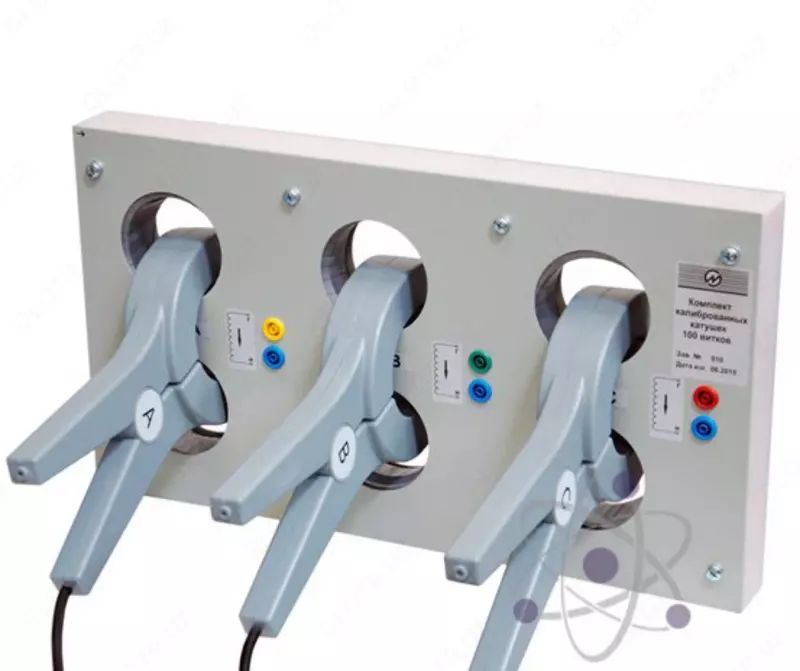

КТ-3-100 — катушка токовая калиброванная

Kod: P-0891861 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Описание катушки токовой калиброванной КТ-3-100:
Катушка токовая калиброванная КТ-3-100 предназначена для умножения первичного тока, формируемого поверочной установкой или калибратором, на коэффициент 100. Поставляются также катушки с коэффициентами 10, 20, 200 и 300, соответственно модели КТ-3-10, КТ-3-20, КТ-1-200, КТ-1-300.

Позволяют формировать эквивалентный ток до 100, 200, 1000, 2000, 3000 А для калибровки токовых клещей и катушек Роговского;
Имеют пониженную индуктивность за счёт специальной конструкции;
Позволяют формировать сигнал свыше 1000 А с заданным содержанием гармоник тока. Это дает возможность тестировать и калибровать измерительные приборы по таким параметрам как коэффицент гармоник тока и THD сигнала тока;
Для длительной работы на больших токах катушки 2000 и 3000 А снабжены кулером;
Могут применяться для калибровки как катушек Роговского, так и токоизмерительных клещей с ферромагнитным сердечником благодаря встроенной системе коррекции коэффициента мощности с двумя значениями емкости.

Параметр	КТ-3-10	КТ-3-20	КТ-3-100	КТ-1-200	КТ-1-300
Тип клещей	Разъёмный ТТ с сердечником			Катушка Роговского или с сердечником
Номинальный ток клещей, А	10-100		100-1000	1000-3000
Вид калиброванных катушек	Трехфазный комплект калиброванных катушек по 10 витков	Трехфазный комплект калиброванных катушек по 20 витков	Трехфазный комплект калиброванных катушек по 100 витков	Калиброванная катушка 200 витков	Калиброванная катушка 300 витков
Входной ток катушек, не более, А	8		10	11
Выходной ток катушек, не более, А	80	160	1000	3300
