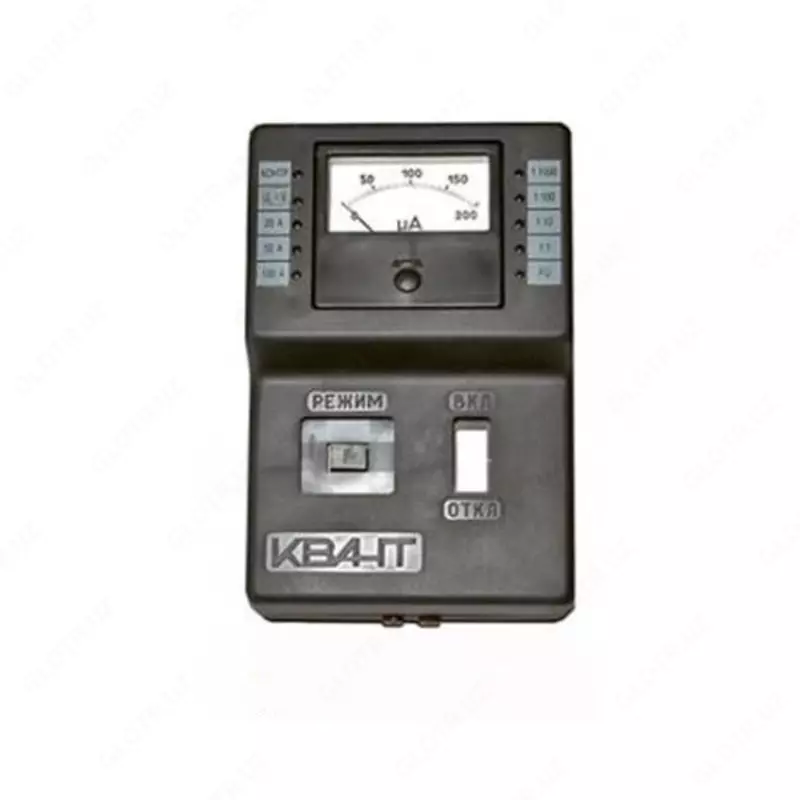

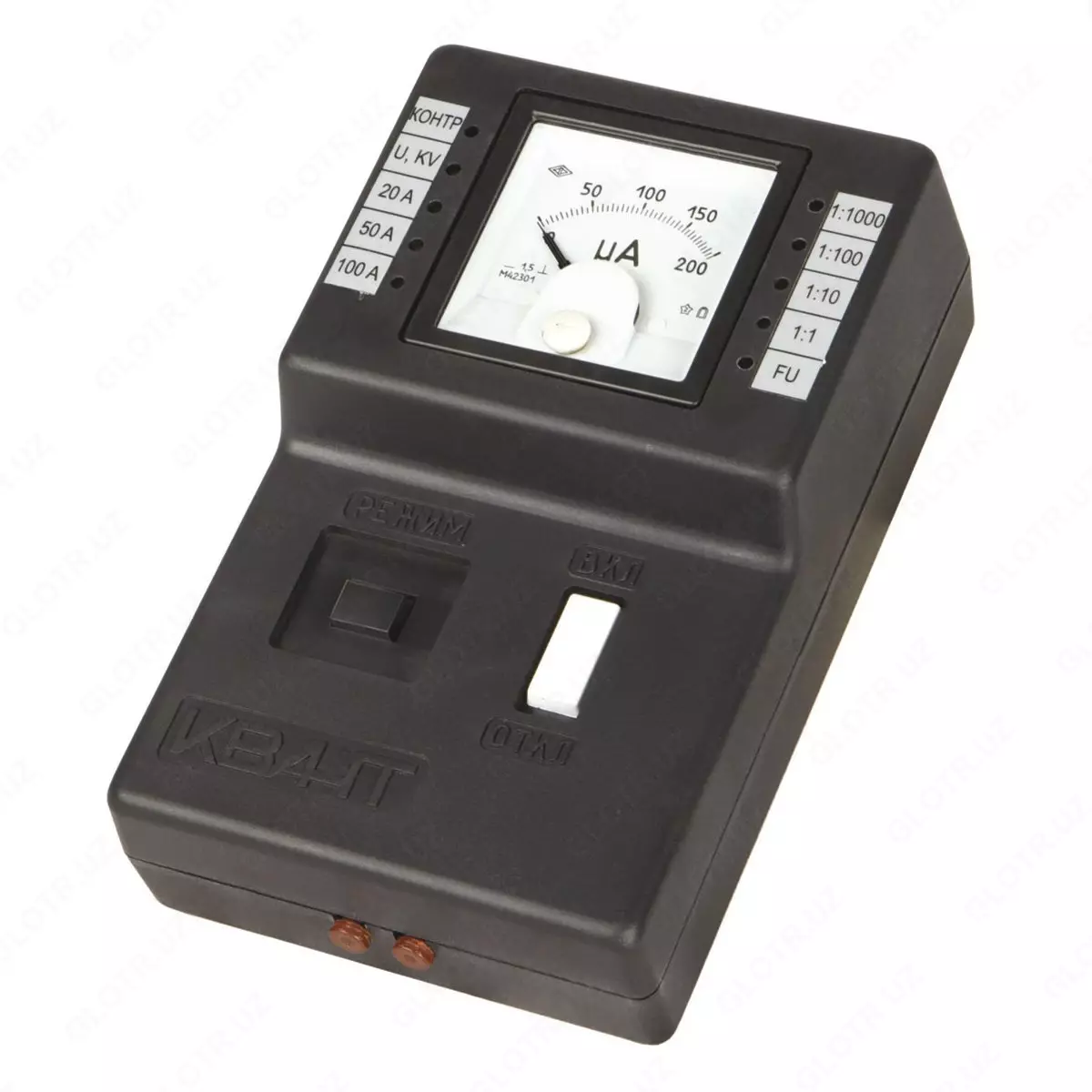

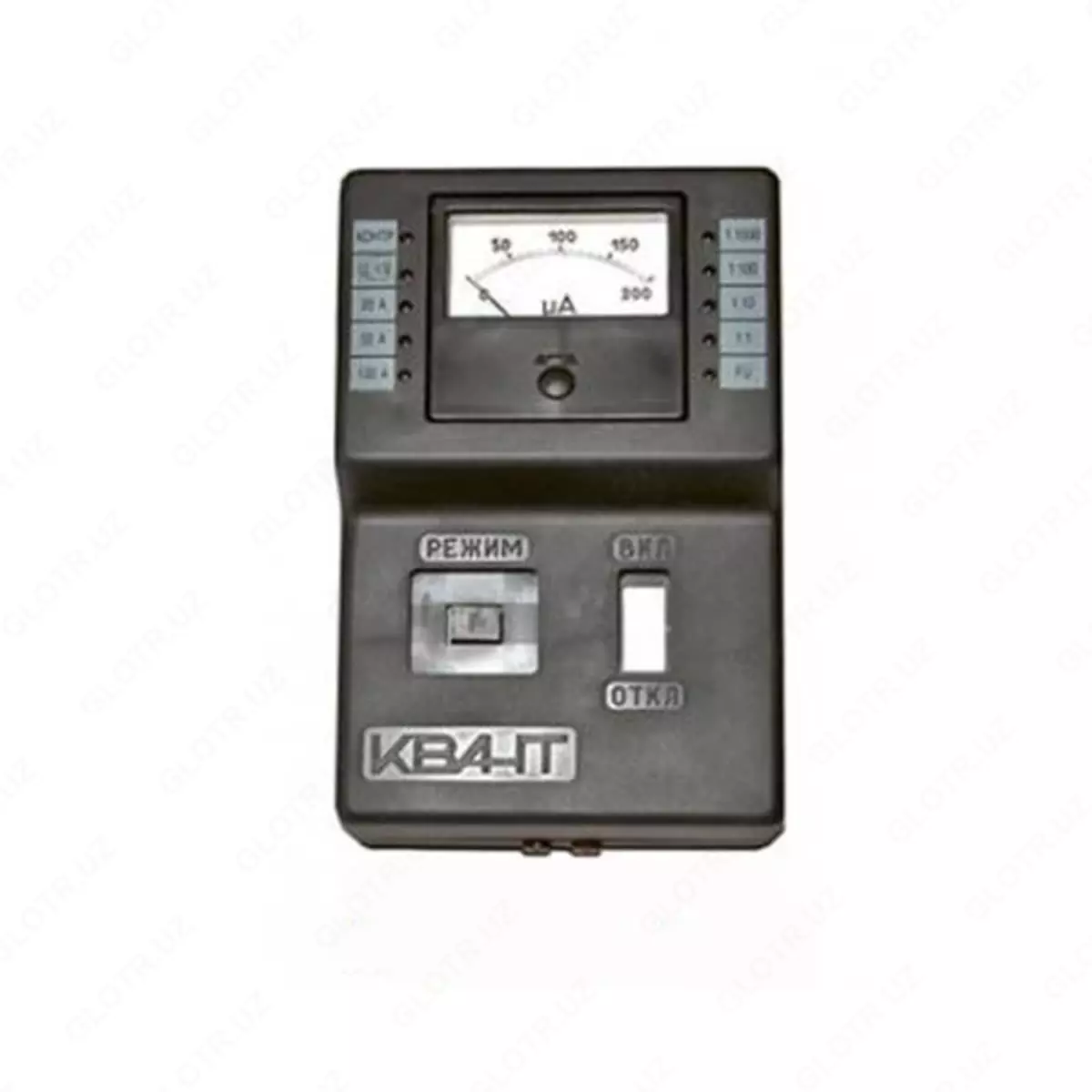

KVANT - 0,4 - 35 kV liniyalar uchun tuproqli yoriqlar signalizatsiya qurilmasi

0,4-35 kV kuchlanishli KVANT liniyali tuproqli yoriqlar signalizatsiya qurilmasining maqsadi:

KVANT qurilmasi izolyatsiyalangan va kompensatsiyalangan neytralga ega 6-35 kV tarmoqlarda bir fazali tuproqli yoriqlar o'rnini aniqlash uchun mo'ljallangan, ammo uzilishlarni qidirish, tayanchlarning izolyatsiyasiga zarar etkazish va yukni masofadan kuzatish uchun ham foydalanish mumkin. 0,4 kV tarmoqlarda oqim va kuchlanish.

Bundan tashqari, KVANT kundalik hayotda elektr energiyasining o'g'irlanishini kontaktsiz tarzda aniqlash imkonini beradi. KVANT bir nechta o'lchov chegaralariga, shuningdek, sug'urta yaxlitligini kuzatish rejimiga ega.

Qurilma o‘rnatilgan batareyalar bilan quvvatlanadi va dala sharoitida foydalanish uchun mo‘ljallangan.

Qurilma yorqin quyosh nurida qurilmaning to'siqsiz ishlashini ta'minlaydigan maxsus parlamaga qarshi displey tizimi bilan jihozlangan.

0,4-35 kV kuchlanishli KVANT liniyali tuproqli signalizatsiya qurilmasining vazifalari:

0,4-35 kV havo elektr uzatish liniyalarida (OL) yuk oqimini nazorat qilish;

6-35 kV havo liniyalarida kuchlanish mavjudligini kuzatish;

6-35 kV kuchlanishli tarmoqlarda bir fazali tuproqli yoriqlar o'rnini aniqlash;

6-35 kV kuchlanishli tarmoqlarda sim uzilish joyini aniqlash;

6-35 kV kuchlanish ostida tayanchni aniqlash;

quvvatsizlangan sigortalar yoki elektr zanjirining yaxlitligini engil tekshirish.

0,4-35 kV kuchlanishli KVANT liniyali tuproqli signalizatsiya qurilmasining asosiy texnik tavsiflari:

Parametrning ma'nosi

Boshqariladigan yuqori harmonik komponentlarning chastotasi 550 Hz

550 Gts chastotada magnit maydonga sezgirlik, 1,5x10-4 A / m dan yomon emas

50 Gts chastotada magnit maydonga sezgirlik, 1,5x10-2 A / m dan yomon emas

50 Gts chastotada elektr maydoniga sezgirlik, 10 V/m dan kam emas

Quvvat manbai batareyalari (4 dona)

Ishlash harorati oralig'i -20°S - +40°S

Gabarit o'lchamlari, mm 170x110x60

Elektr ta'minoti bilan og'irligi, 0,6 kg dan oshmaydi

No. Ism miqdori

1 ta qurilma KVANT 1

2 Batareya 4

3 Foydalanish bo'yicha qo'llanma, pasport 1

4 Batareya zaryadlovchi qurilmasi 1

KVANT yetkazib berish to'plami

No. Ism miqdori

1 ta qurilma KVANT 1

2 Batareya 4

3 Foydalanish bo'yicha qo'llanma, pasport 1

1 dyuymli batareyalar uchun 4 ta zaryadlovchi
