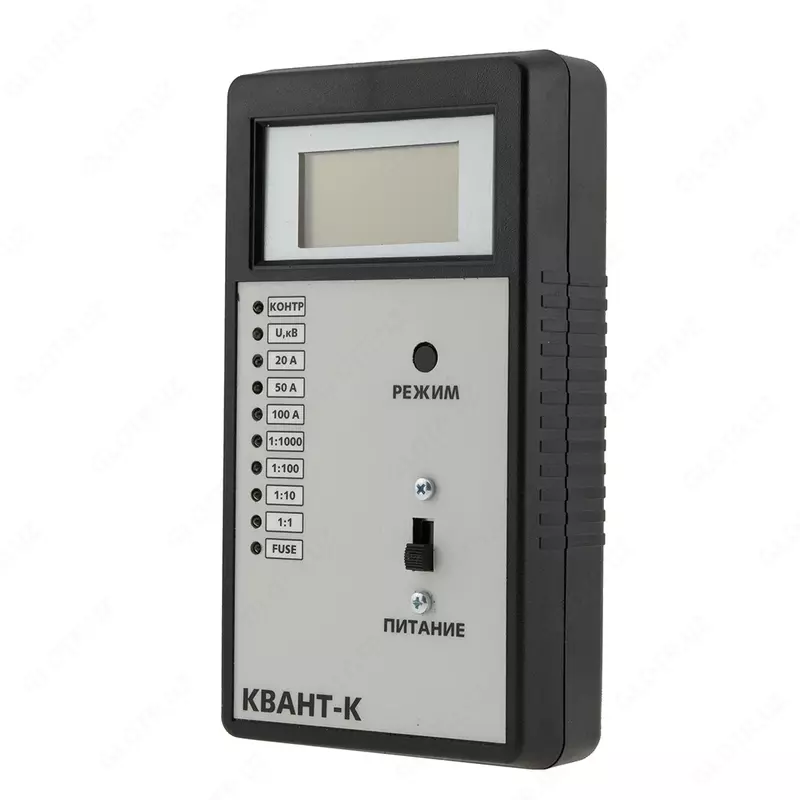

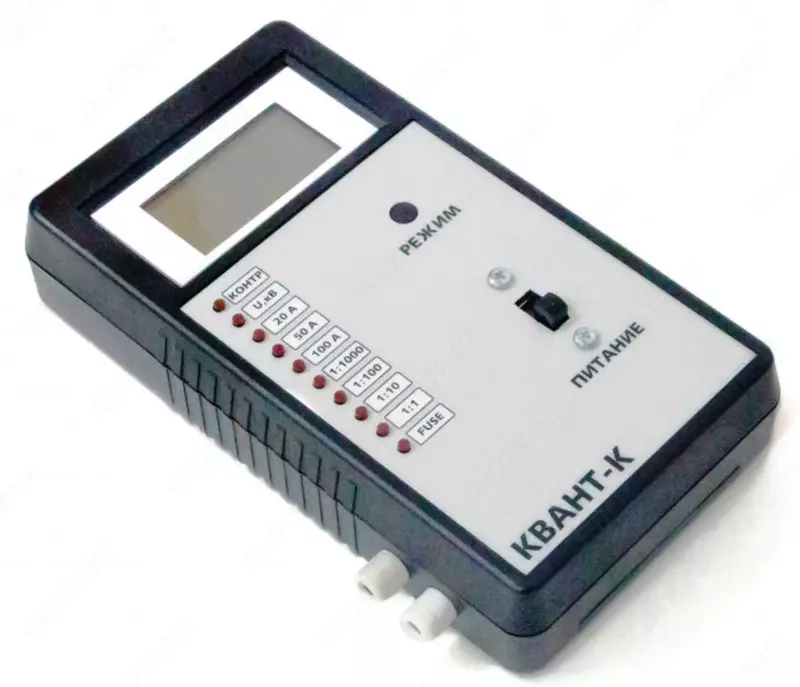

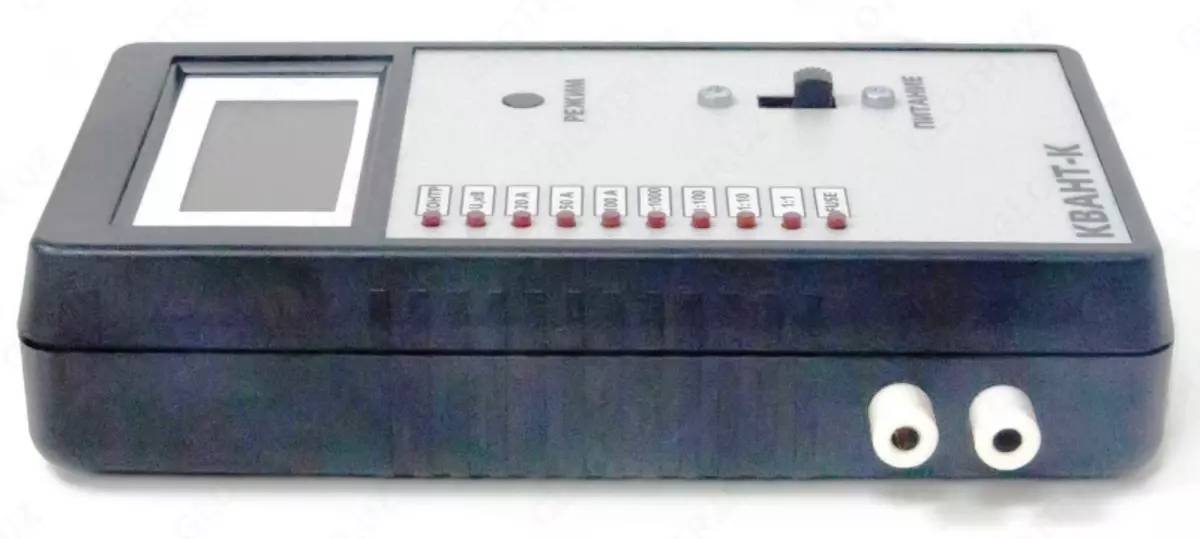

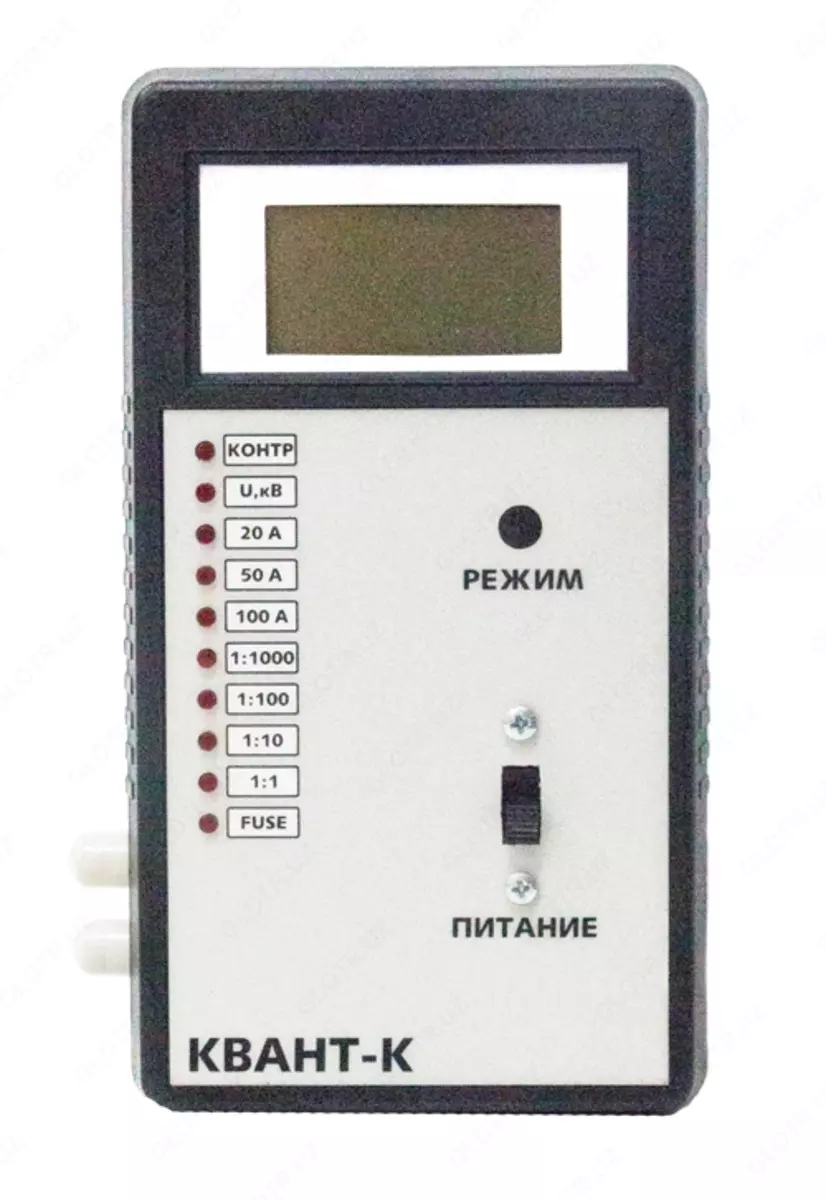

Kvant-K - qisqa tutashuvni aniqlash qurilmasi

"Kvant-K sxemasini aniqlash qurilmasining maqsadi

Kvant-K qisqa tutashuvini aniqlash moslamasi qurilmalarning xizmat ko'rsatish qobiliyatini nazorat qilish, yuk oqimini kuzatish va erga qisqa tutashuv joyini, elektr tarmoqlarida liniyaning uzilishi va izolyatsiyasining shikastlanishini aniqlash uchun mo'ljallangan.

Kvant-K qurilmasi tezkor dala guruhlari tomonidan havo liniyalari va kommutator qurilmalarda, shuningdek, elektr energiyasini o'g'irlashni aniqlash uchun tarqatish tarmoqlarida ishlaganda qo'llaniladi.

Kvant-K nosozliklarni aniqlash qurilmasining ishlash printsipi

Kvant-K qisqa tutashuvini aniqlash qurilmasi mikroampermetr, magnit sensor, o'rnatilgan elektr antenna, kuchaytirgich, faol filtr, konvertor va mantiqiy invertordan iborat. 6-35 kV oralig'ida kuchlanish mavjudligi metall plastinka bo'lgan va chiqish konvertoriga signal uzatuvchi antenna va o'lchangan kuchlanishga mutanosib ravishda oqim o'zgarishini qayd qiluvchi va ko'rsatadigan mikroampermetr yordamida aniqlanadi. Havo liniyalaridagi yukni kuzatish va bir fazali tuproqli yoriqlar joylarini aniqlash kontaktlarning zanglashiga olib keladigan nol ketma-ketlik oqimining yuqori harmoniklari darajasini o'lchaydigan magnit sensor yordamida amalga oshiriladi. Sug'urta monitoringi konvertor va mantiqiy inverter tomonidan ta'minlanadi, u chiqishda mantiqiy nol paydo bo'lganda sug'urta sog'lig'ini ko'rsatish uchun LEDni ishlatadi.

Kvant-K nosozliklarni aniqlash qurilmasining xususiyatlari:

qurilmaning sog'lig'ini kuzatish;

6-35 kV kuchlanishli havo liniyalarida kuchlanish mavjudligini (yoki yo'qligini) aniqlash;

0,4-35 kV havo liniyalarida yuk oqimini nazorat qilish;

6-35 kV kuchlanishli tarmoqlarda erga qisqa tutashuv joyini aniqlash;

6-35 kV tarmoqlarda liniya uzilishining o'rnini aniqlash;

6-35 kV kuchlanish ostida qo'llab-quvvatlash joyini aniqlash;

yorug'lik signalizatsiyasi bilan o'chirilgan sigortalarning yaxlitligini nazorat qilish va xizmat ko'rsatish imkoniyatini tekshirish;

bir nechta o'lchov chegaralari optimal ish rejimini tanlash imkonini beradi;

boshqaruv blokining tugmalari yordamida ish rejimini tanlash;

sohada ishlash qobiliyati;

o'rnatilgan batareyalar bilan ishlaydi."
