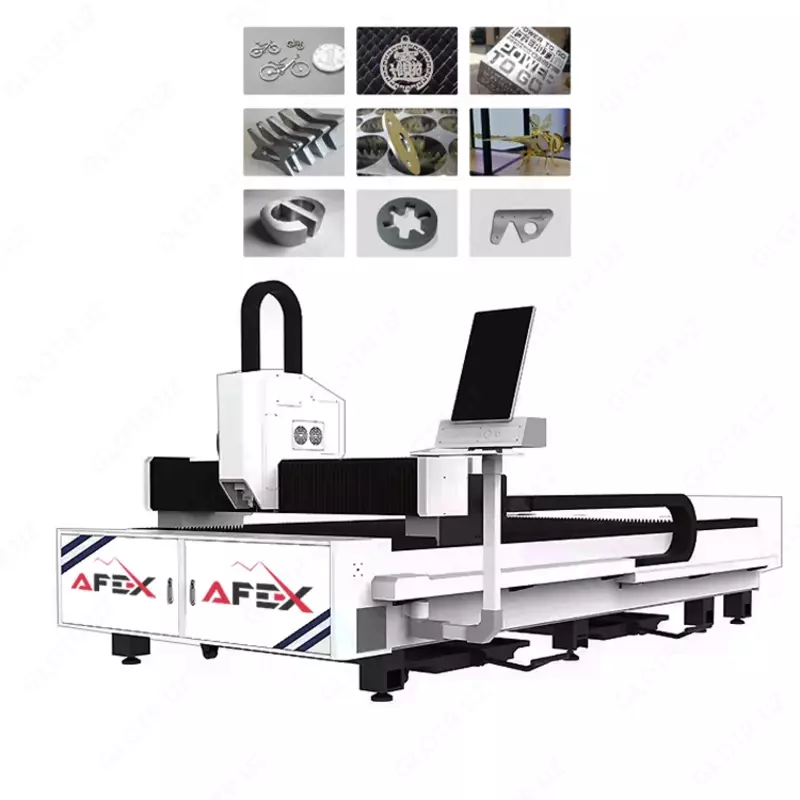

Lazerli kesish uskunasi AF-LK3015

Ushbu lazer kesish uskunasi 3000×1500 mm ish stoli yordamida har xil metallarni kesish va naqsh o’yish uchun xizmat qiladi.

Texnik xususiyatlari

Uskunada qismlari va qo’shimcha qurilmalar

1. Boshqaruv tizimi
2. Lezviyali ish stoli
3. Tishli reyka va shesterna
4. Sovutgich (chiller)
5. Servo motor va privod
6. Lazer manbai
7. Lazer boshi (golovka)

Uskuna asosi (ramasi)

Uskuna ramasi 20 yil davomida zararlanmay ishlashga chidab beradi, ultra yuqori quvvatga bardoshli

Yuqori sifatli uglerodli konstruktiv po’lat va profillardan bilan payvandlangan.

Transportirovka uchun qismlarga bo’lish mumkin

3-avlod aviatsiya alyuminiydan yasalgan harakatlanish qismi (portal)

U aerokosmik standartlarga muvofiq ishlab chiqariladi va 4300 tonna press ekstruziyasi bilan shakllanadi.

Ishlov berilgandan song, uning kuchi 6061 T6 ga yetishi mumkin

Aviatsiya alyuminiyining yaxshi mustahkamligi, yengilligi, korroziyaga chidamliligi, oksidlanishga qarshiligi, past zichlik kabi ko’plab afzalliklari bor va ishlov berish tezligini sezilarli darajada oshiradi.

Raycus lazer Manbai

Biz foydalanadigan lazer manbai mashhur Xitoy lazer manba kompaniyasi Raycus tomonidan ishlab chiqariladi.

Ushbu lazerning xususiyatlari quyidagilardan iborat:

1. U yuqori fotoelektrik konversiya samaradorligiga ega,
2. Yaxshiroq va barqaror nur sifati,
3. Yuqori qarshilikka nisbatan kuchliroq qarshilik,
4. Optimallashtirilgan ikkinchi avlod optik tolali uzatish tizimi,
5. Yana barqaror va aniq kesish effekti.

Lazer boshi (golovka): Raytools BM110

1. Nozik optik komponentlari, nur sifati mukammal va barqaror qiladi.

2.Optik linzalarning sovutish effektini ta’minlash uchun mukammal suv sovutish tuzilishi bilam jihozlangan.

1. Yuqori darajadagi changga chidamli korpus, chang kirishini samarali oldini oladi.

4.Aniq ishlov berish, barqaror va ishonchli komponentlarni muvofiqlashtiradi.

Ko’p himoya linzalari, kolimatsiyani kuchaytiradigan himoya linzalari, kollimatsiya linzalarini samarali himoya qiladi.

Raytools boshqaruv tizimi

U induktiv bo’lmagan teshilish, teshilish orqali shlakni olib tashlash, umumiy kromka chetini kesish, tebranishlarni bosish, o’tkir burchakni kesish, izsiz mikro ulash va boshqa shu kabi noyob funktsiyalarga ega.  XC3000PRO kesishni ikkita boshli orqali amalga oshirishni uddalay oladi, katta qismlarga kichik formatda ishlov berish, va boshqalarni o’z ichiga oladi.

HIWIN chiziqli regulyator (Линейная направляющая)

Chiziqli regulyator profilli rels va podshipnik bloklari o’rtasida dumaloq elementlarni qayta aylanish orqali chiziqli harakatni ta’minlaydi. Chiziqli yo’nalishdagi ishqalanish koeffitsienti an’anaviy slayd bilan solishtirganda atigi 1/50 ni tashkil qiladi va ular barcha yo’nalishlarda yuklarni olishga qodir. Ushbu xususiyatlar bilan chiziqli regulyator yuqori aniqlikka va sezilarli darajada yaxshilangan harakat aniqligiga erishishi mumkin. Hiwin korporatsiyasi bir nechta chiziqli regulyatorlarni seriyasini taklif etadi, ularning har biri oʻlchamlari, yuklash imkoniyatlari, aniqligi va boshqalar uchun turli xil variantlarni oʻz ichiga oladi.

Taiwan tishli reyka va shesterna

Yuqoru sifat va barqarorlik. Xalqaro standart spetsifikatsiyalariga muvofiq, YYC Deutsches Institut für Normung (DIN), Yaponiya sanoat standartlari (JIS), shuningdek ISO 9001 sifat sertifikatidan foydalanadi. YYC, Osiyodagi yetakchi brend, uning transmissiya seriyali mahsulotlari 50 ga yaqin mamlakatlarga eksport qilingan.

Inovance Servo privod va motorlar

Yuqori tezlik

Yuqori aniqlik

Yuqori ishonchlilik

Yuqori tezlik va tezlanishga bardosh bera oladi

Fransiya MOTOREDUCER/SHIMPO reduktori

Barcha qismlar MOTOREDUCER ning qattiq sifat nazorati tizimi tomonidan nazorat qilinadi. Planetar tishli va quyoshli uzatmalar spiral tishli bo’lib, 58-62HRC gacha sayqallangan va pishirilgan (колленное), nozik effektiga erishish uchun texnik jihatdan tuzatilgan. Planetar uzatmalar ikkala uchida to’liq uzunlikdagi igna rulmanlari tomonidan quvvatlanadi, bu esa buralishning qattiqligini oshiradi. Bizning planetar reduktorimizning himoya darajasi IP65 xalqaro standartiga ega (to’liq changga chidamli).

Chint elektr qismlari

Nominal tokni yoqish, o’chirish va o’tkazish sifatida u haddan tashqari yuklanish, qisqa tutashuv va past kuchlanish holatlarida liniyalar va elektr jihozlarini ishonchli himoya qilishi mumkin, shuningdek, kamdan-kam ishga tushirish, ortiqcha yuklanish va qisqa tutashuv sifatida ishlatilishi mumkin motor.  Kuchlanish ostida himoya qiladi.

Suv sovutgichi

Professional sovutish tizimi, sovutish haroratlari ko’rsatadi.

Sovutish moslamasi suv harorati belgilangan haroratdan past bo’lganda avtomatik ravishda to’xtaydi.

Turli markali lazerlarga mos keladigan tolali lazer uskunalari uchun maxsus ishlab chiqilgan.

Ekologik toza sovutgichlarning

Laboratoriya tekshiruvi, sifatni ta’minlaydi

Barqaror va ishonchli ishlash, past ishlamay qolish darajasi, energiya tejash va quvvat tejash imkoniyatiga ega.

Xavfsizlik/barqarorlikni loyihalash ekrani

Yuqori aniqlikdagi qattiq shisha ekrandan foydalaning, yanada nozik, boshqarishda qulay va oson.

Avtomatik moylash tizimi

30kva kuchlanish stabilizatori

Havo kompressori (15KW 1,6mpa)

Namunalar

Kesish parametrlari
