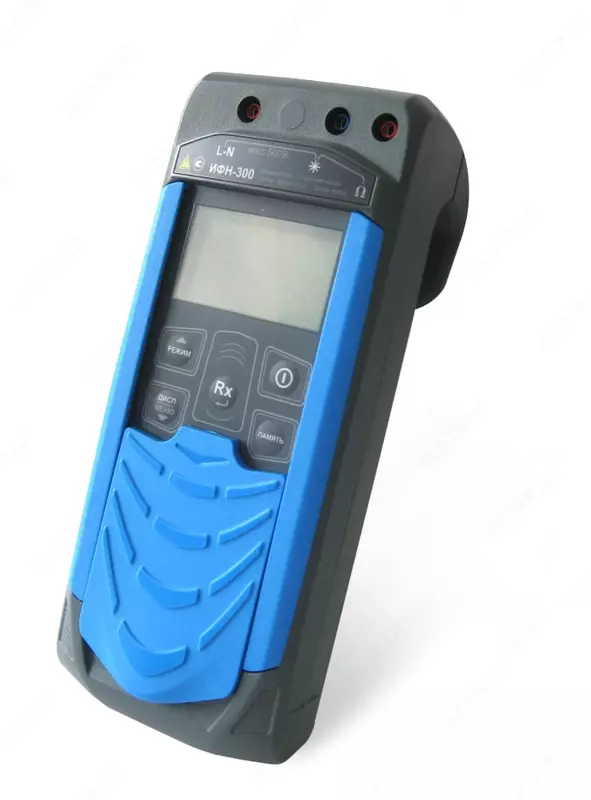

Loop qarshilik o'lchagich "Radio servis" IFN-300, "PHASE-NOL", "PHASE-PHASE"

IFN-300 qurilmasi faza-nol va fazali halqalarning qarshiligini va kontaktli ulanishlarning o'tish qarshiligini o'lchash uchun ishlatiladi. Olingan ma'lumotlardan foydalanib, guruh liniyalaridagi nosozliklarni aniqlash va jiddiy baxtsiz hodisalar va yong'inlarni oldini olish uchun qisqa vaqt ichida bir qator chora-tadbirlarni amalga oshirish mumkin. Faza-nol halqasini o'lchash nazorat qiluvchi tashkilotlarning iltimosiga binoan uskunani qabul qilish sinovlari paytida yoki vaqti-vaqti bilan - har 3 yilda bir marta amalga oshiriladi. Faza-nol, faza-faza halqa qarshiligini o'lchashda qurilma bir vaqtning o'zida faol, reaktiv va umumiy pastadir qarshiligini o'lchaydi, shuningdek, chiziq himoyasini o'chirmasdan prognoz qilingan qisqa tutashuv oqimini hisoblab chiqadi. Bu qisqa tutashuvdan himoya qilish elementining (o'chirgich yoki sug'urta) o'rnatilgan nominal qiymatining to'g'riligini tekshirish va ushbu himoyaning o'z vaqtida ishlashini aniqlash uchun kerak. Qurilma korpusi magnit ushlagichlar bilan jihozlangan bo'lib, agar kerak bo'lsa, qurilmani po'lat yuzalarga, shu jumladan bo'yoq qoplamalari bilan tezda biriktirish imkonini beradi.

Funktsional qobiliyatlar

o'zgaruvchan kuchlanishning samarali qiymatlarini o'lchash;

faza-nol va faza-faza halqalarining faol, reaktiv va umumiy qarshiligini o'lchash;

bashorat qilingan qisqa tutashuv oqimini hisoblash;

metall ulanish qarshiligini o'lchash.

IFN-300 faza o'lchash moslamasining xususiyatlari

- o'lchov diapazonlarini avtomatik tanlash;

- magnit ushlagichli zarbaga chidamli, chang va namlikdan himoyalangan korpus. Himoya klassi IP54;

- o'lchovlar tugagandan so'ng 2,5 daqiqadan so'ng energiya tejash rejimiga avtomatik o'tish;

- suyuq kristalli displey; ichki quvvat manbai holatini ko'rsatish;

- batareyani haddan tashqari zaryadlashdan himoya qilish tizimi; noto'g'ri yoqishdan himoya qilish;

- yuqori shovqin immuniteti;

- 10 000 o'lchov uchun xotira, kompyuterga ulanish.

Asosiy texnik xususiyatlar:

Turi - o'lchov fazasi o'lchagich

Turi - raqamli

Brend - Radio xizmati

Model - IFN-300

AC kuchlanishini o'lchash

Samarali kuchlanish qiymatini o'lchash diapazoni, V - 10,0 dan 450,0 gacha

AC kuchlanishni o'lchashning ruxsat etilgan asosiy mutlaq xatosining chegaralari, V ± (0,025∙U+3 d.m.r.)

Ish chastotasi diapazoni, Hz - 45 dan 65 gacha

Faza-nol, faza-faza halqasining faol, reaktiv va umumiy qarshiligini o'lchash

Faza-nol va faza-faza halqalarining faol va reaktiv qarshiligini o'lchash diapazonlari, Ohm

0,01 dan 9,99 gacha

10,0 dan 99,9 gacha

100 dan 200 gacha

Umumiy halqa impedansini o'lchash diapazonlari "faza-nol", "faza-faza", Ohm

0,01 dan 9,99 gacha

10,0 dan 99,9 gacha

100 dan 300 gacha

Faza-nol va fazali zanjirlarning faol, reaktiv va umumiy qarshiligini o'lchashda ruxsat etilgan asosiy mutlaq xatolik chegaralari, Ohm ±{[0,03+0,0001(Ak/Z-1)]∙A +4 d.m.r.}

GOST IEC 61557-3 bo'yicha qarshilikni o'lchash diapazoni, Ohm - 0,14 dan 300 gacha

O'zgaruvchan tok kuchlanishining ish diapazoni, V - 180 dan 450 gacha

Loopni o'lchashda maksimal oqim

"faza-nol" - 16 A,

"faza-faza" - 28 A.

Oqim oqimining davomiyligi 20 ms dan oshmaydi.

Kutilayotgan qisqa tutashuv oqimini hisoblash

Faza-nol zanjirning kutilgan qisqa tutashuv oqimini hisoblash diapazoni, kA - 0 dan 22 kA gacha

Faza-nol zanjirning kutilgan qisqa tutashuv oqimini hisoblashda ruxsat etilgan asosiy mutlaq xatolik chegaralari, A ±(220/Z)*(dz/100%)1

±(230/Z)*(dz/100%)2

Fazali kontaktlarning zanglashiga olib keladigan qisqa tutashuv oqimini hisoblash diapazoni, kA - 0 dan 38 kA gacha

Fazali zanjirning kutilayotgan qisqa tutashuv oqimini hisoblashda ruxsat etilgan asosiy mutlaq xatolik chegaralari, A ±(380/Z)*(dz/100%)1

±(400/Z)*(dz/100%)2

To'g'ridan-to'g'ri oqimga elektr qarshiligini o'lchash (metall aloqa)

Qarshilik o'lchov diapazoni, Ohm - 0,01 dan 999 gacha

Ruxsat etilgan asosiy mutlaq xatolik chegaralari, Ohm ±(0,03∙R+3 d.m.r.)

GOST IEC 61557-4 bo'yicha qarshilikni o'lchash diapazoni, Ohm - 0,13 dan 999 gacha

10 Ohm dan ortiq bo'lmagan qarshiliklar uchun o'lchash pallasida oqim, mA - kamida 200

O'lchov. Ochiq rozetkalarda doimiy kuchlanish, V - 9 dan 12 gacha

Ma'nolarni tushuntirish:

e.m.r - eng kam ahamiyatli birlik

R, U - mos ravishda o'lchangan qarshilik va kuchlanish qiymatlari

Ak - faol, reaktiv yoki umumiy qarshilik diapazonining yakuniy qiymati, Ohm;

Z - faza-nol yoki fazali halqaning umumiy qarshiligi (o'lchash kabellarini o'z ichiga olgan holda), Ohm

A - mos ravishda o'lchangan umumiy, faol yoki reaktiv qarshilik qiymatlari, Ohm;

dz - faza-nol yoki faza-faza halqasining umumiy qarshiligining nisbiy xatosi chegarasi, %

1, 2- 220/380V yoki 230/400V nominal kuchlanishni tanlashda xatolik.

Quvvat manbai - Ni-MH batareyasi 6 V, 2000 mA / soat yoki 5 x 1,5 V AA batareyalari;

Fizik parametrlar:

Ishlash harorati oralig'i: -15 ºS dan +50 ºS gacha;

Shokga chidamli, chang va namlikka chidamli korpus. Uy-joy muhofazasi darajasi - IP54;

Haddan tashqari kuchlanish toifasi -CAT IV 300 V;

10 000 o'lchov uchun xotira;

Kompyuter bilan aloqa qilish;

O'rnatilgan zaryadlovchi.

Qurilma o'lchami (WxDxH), mm - 88x105x245

Sof og'irligi, gr - 800

Ishlab chiqarilgan mamlakat - Rossiya

Yetkazib berish to'plami

IFN-300 qurilmasi;

Operatsion qo'llanma;

O'lchov kabeli, qizil RLPA.685551.002 1,5 m;

O'lchov kabeli, ko'k RLPA.685551.002-03 1,5 m;

Alligator kliplari - 2 dona;

Quvvat bloki; Bluetooth-USB adapteri;

Yuk yuki;

Batareya bo'limi RAPM.436244.007;

Transport qadoqlash.
