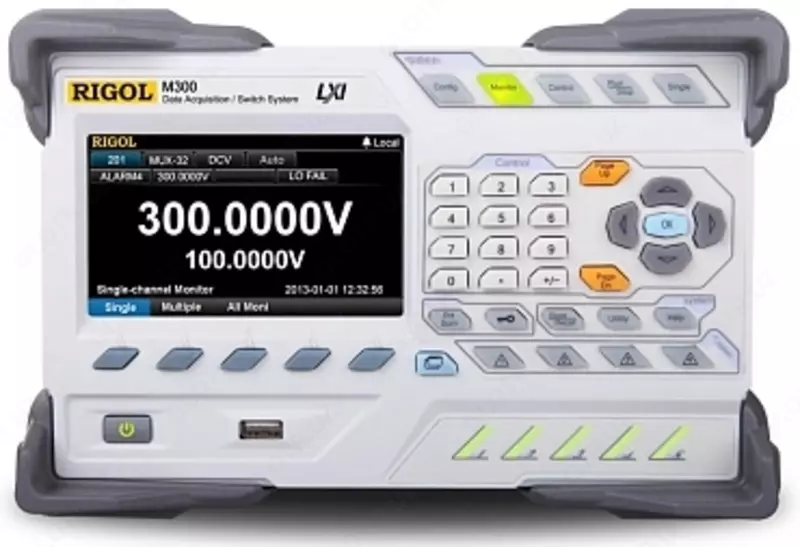

M301 - o'lchash moduli bilan asosiy birlik

M301 Texnik xususiyatlari
Yuqori aniqlikdagi 6½ raqamli asosiy blok displeyi
Qo'shimcha modullarni ulash uchun uyalar 5 uyalar
O'lchash, almashtirish, boshqarish va ma'lumotlarni yig'ish modullari 10 turdagi
TrueRMS o'lchovi
Kanallarning maksimal soni 320
Maksimal 500 kanal/sek tezlikda skanerlash funksiyasi
Ma'lumot yig'ish funktsiyasi mavjud
Ikkita M300 qurilmasini ulash imkoniyati mavjud
Tashqi raqamli multimetr uchun ulanish mavjud
Bir, bir nechta va barcha kanallarni real vaqt rejimida tezda o'zgartirish imkoniyati mavjud
SCPI buyruqlari yordamida masofadan boshqarish mavjud

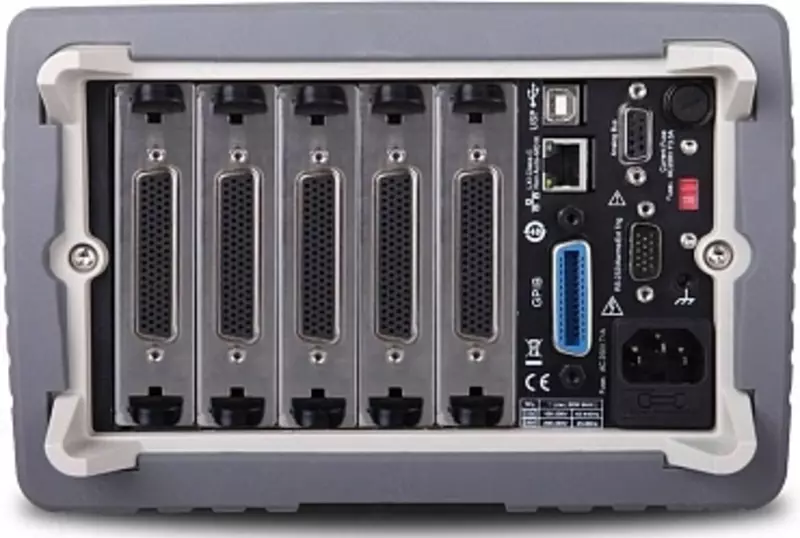

Interfeyslar GPIB, LAN, USB Device/Host, RS232C
4,3 dyuymli (480 x 232) rangli LCD displey
Gabarit o‘lchamlari 107,0×231,6×290,5 mm
Og'irligi 3,2 kg
O'lchov moduli (multimetr moduli) MC3065

DC kuchlanishni o'lchash
Diapazon xatosi (1 yil)
(%Umeas+% diapazon)

200,000 mV 0,0040 + 0,0025

2,00000 V 0,0035 + 0,0006

20,0000 V 0,0040 + 0,0005

200,000 V 0,0050 + 0,0006

300,000 V 0,0055 + 0,0010

Doimiy tokni o'lchash
Sinov kuchlanish diapazoni
yukda xato (1 yil)
(diapazonning %Imeas+%)

200 000 mkA <0,03 V 0,050 + 0,015
2,00000 mA <0,25 V 0,050 + 0,003
20,0000 mA <0,07 V 0,050 + 0,015
200 000 mA <0,7 V 0,050 + 0,003
1,00000 A <0,12 V 0,100 + 0,020

AC kuchlanishni o'lchash (RMS)
Diapazonni o'lchash chastotasi xatosi (1 yil)
(%Umeas+% diapazon)

200 000 mV
3Hz -5Hz 1,00 + 0,04
5Hz -10Hz 0,35 + 0,04
10Hz -20kHz 0,06 + 0,04
20 kHz -50 kHz 0,12 + 0,05
50 kHz -100 kHz 0,60 + 0,08
100 kHz -300 kHz 4,00 + 0,50
2,00000 V
3Hz -5Hz 1,00 + 0,03
5Hz -10Hz 0,35 + 0,03
10Hz -20kHz 0,06 + 0,03
20 kHz -50 kHz 0,12 + 0,05
50 kHz -100 kHz 0,60 + 0,08
100 kHz -300 kHz 4,00 + 0,50
20.0000 V
3Hz -5Hz 1,00 + 0,04
5Hz -10Hz 0,35 + 0,04
10Hz -20kHz 0,08 + 0,04
20 kHz -50 kHz 0,15 + 0,05
50 kHz -100 kHz 0,60 + 0,08
100 kHz -300 kHz 4,00 + 0,50
200 000 B
3Hz -5Hz 1,00 + 0,03
5Hz -10Hz 0,35 + 0,03
10Hz -20kHz 0,08 + 0,03
20 kHz -50 kHz 0,12 + 0,05
50 kHz -100 kHz 0,60 + 0,08
100 kHz -300 kHz 4,00 + 0,50
300 000 B
3Hz -5Hz 1,00 + 0,03
5Hz -10Hz 0,35 + 0,03
10Hz -20kHz 0,08 + 0,03
20 kHz -50 kHz 0,15 + 0,05
50 kHz -100 kHz 0,60 + 0,08
100 kHz -300 kHz 4,00 + 0,50

AC oqimini o'lchash (RMS)
Diapazonni o'lchash chastotasi xatosi (1 yil)
(diapazonning %Imeas+%)

200.0000 mkA
3Hz-5Hz 1,10 + 0,06
5Hz-10Hz 0,35 + 0,06
10Hz-5kHz 0,15 + 0,06
5 kHz-10 kHz 0,35 + 0,70
2.000000 mA
3Hz-5Hz 1,00 + 0,04
5Hz-10Hz 0,30 + 0,04
10Hz-5kHz 0,12 + 0,04
5 kHz-10 kHz 0,20 + 0,25
20,00000 mA
3Hz-5Hz 1,10 + 0,06
5Hz-10Hz 0,35 + 0,06
10Hz-5kHz 0,15 + 0,06
5 kHz-10 kHz 0,35 + 0,70
200.0000 mA
3Hz-5Hz 1,00 + 0,04
5Hz-10Hz 0,30 + 0,04
10Hz-5kHz 0,10 + 0,04
5 kHz-10 kHz 0,20 + 0,25
1 000 000 A
3Hz-5Hz 1,10 + 0,06
5Hz-10Hz 0,35 + 0,06
10Hz-5kHz 0,15 + 0,06
5 kHz-10 kHz 0,35 + 0,70

Qarshilikni o'lchash (2-simli va 4-simli sxema)
Sinov oralig‘idagi joriy xato (1 yil)
(%Rmeas+diapazonning%)

200,0000 Ohm 1 mA 0,010+ 0,004
2,000000 kOm 1 mA 0,010 + 0,001
20,00000 kOm 100 µA 0,010 + 0,001
200,0000 kOm 10 µA 0,010 + 0,001
1,000000 Mohm 2 µA 0,012 + 0,001
10,00000 Mohm 200 nA 0,040 + 0,001
100.0000 Mohm 200 nA || 10 Mohm 0,800 + 0,010
