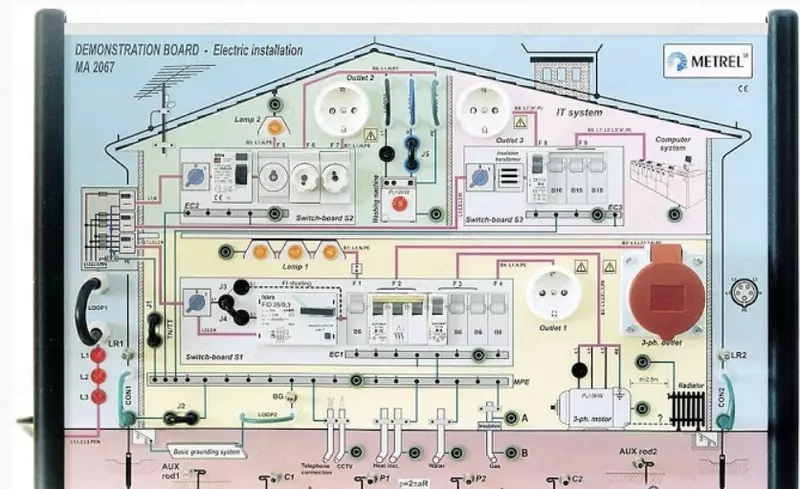

MA2067 - elektr ko'rgazmali stend

MA2067 o'quv stendining maqsadi:
MA2067 ko'rgazmali stendi barcha o'ziga xos elementlarga ega bo'lgan elektr inshootining noyob modelidir. Stendning asosiy maqsadi - turli ta'lim muassasalari talabalari va tinglovchilariga 1000 V gacha bo'lgan elektr inshootlarida ishlash ko'nikmalarini o'rgatishdir. Stend barcha elektr ta'minoti tizimlarini (TT, TN, IT) taqlid qiladi va barcha zarur elementlarni o'z ichiga oladi. o'lchovlarni namoyish qilish: RCD, sigortalar, uch fazali va bir fazali rozetkalar, tizim potentsialini tenglashtirish, yerga ulash va chaqmoqlardan himoya qilish tizimlari va boshqalar. MA2067 stendi elektr tarmog'idagi turli nosozliklar va buzilishlarni simulyatsiya qilish imkonini beradi, kommutatsiya va himoya qurilmalari, ularning qurilmalar tomonidan aniqlanishini namoyish qilish. Ko‘rgazmali stend o‘zining ravshanligi, qulayligi va ixchamligi bilan ajralib turadi. Nosozliklarni taqlid qilish qobiliyati sizga MA2067 Demo Board yordamida nazorat va o'lchash vositalarining ishlashini namoyish qilish imkonini beradi, bu, albatta, taqdimotlar, ko'rgazmalar va boshqa tadbirlarda bunday uskunani ishlab chiqaruvchilar tomonidan talab qilinishi mumkin.

MA2067 o'quv stendining qo'llanilishi va maqsadi:
Elektrotexnika ta'lim muassasalari talabalari/stajyorlarini tayyorlash.
Amaliy ko'nikmalarni rivojlantirish va elektr inshootlarining elektr xavfsizligi parametrlarini o'lchash va elektr zanjirlari va qurilmalaridagi og'ishlar va nosozliklarni aniqlash usullari bo'yicha maqsadli o'qitishni tashkil etish.
Elektr xavfsizligi parametrlarini nazorat qilish va o'lchash uskunalari va sinovchilarning texnik imkoniyatlarini namoyish qilish.
MA2067 o'quv stendining funktsiyalari va o'ziga xos xususiyatlari:
65 xil o'lchovlarni amalga oshirish imkoniyati.
Chiziq va pastadir impedansini o'lchashni ko'rsatish.
RCD va sigortalarning funksionalligini sinab ko'rish: oqim va javob vaqtini o'lchash, teginish kuchlanishi.
Turli o'tkazgichlar orasidagi izolyatsiya qarshiligini o'lchashni namoyish qilish.
Himoya o'tkazgichlarining uzluksizligini tekshirishni ko'rsatish.
Tuproq qarshiligini turli usullar va tuproq qarshiligini o'lchashni ko'rsatish.
Oqim qisqichlari yordamida qochqin oqimini o'lchashni namoyish qilish.
Chiziq kuchlanishi va chastotasini o'lchashni namoyish qilish, shuningdek, uch fazali tizimlarda to'g'ri faza aylanishini tekshirish.
19 xil nosozliklarni o'lchash asboblari yordamida aniqlash maqsadida simulyatsiya.
Noto'g'ri kalitlarga ega bo'lgan panel, malakasiz xodimlar tomonidan stenddan foydalanishni oldini olish uchun qulflangan qopqoq bilan jihozlangan.
Standart yetkazib berish to'plami stend bilan ishlash uchun amaliy mashqlarni o'z ichiga olgan qo'llanmani o'z ichiga oladi.
