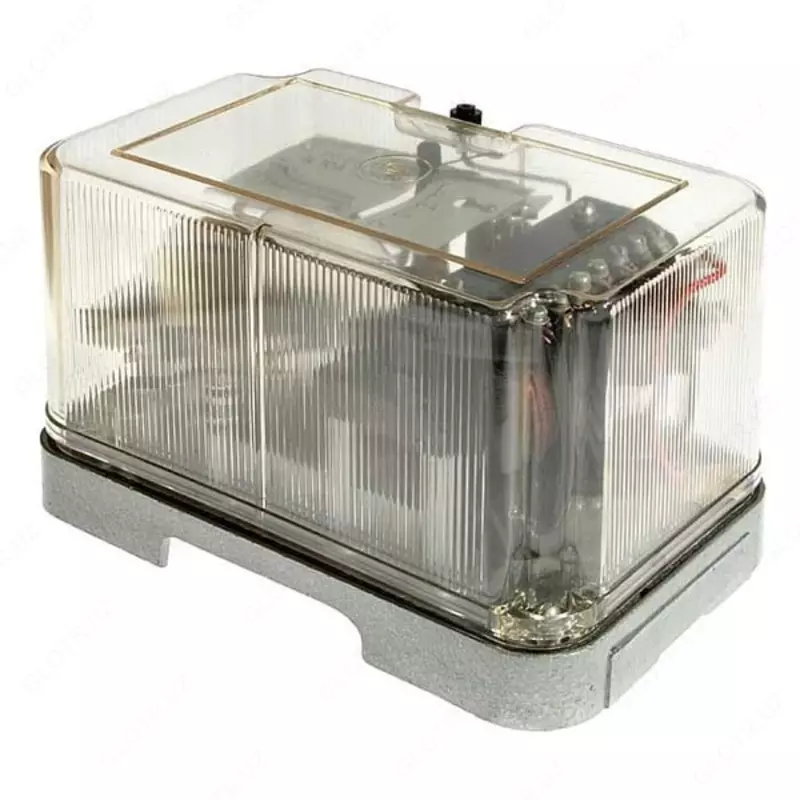

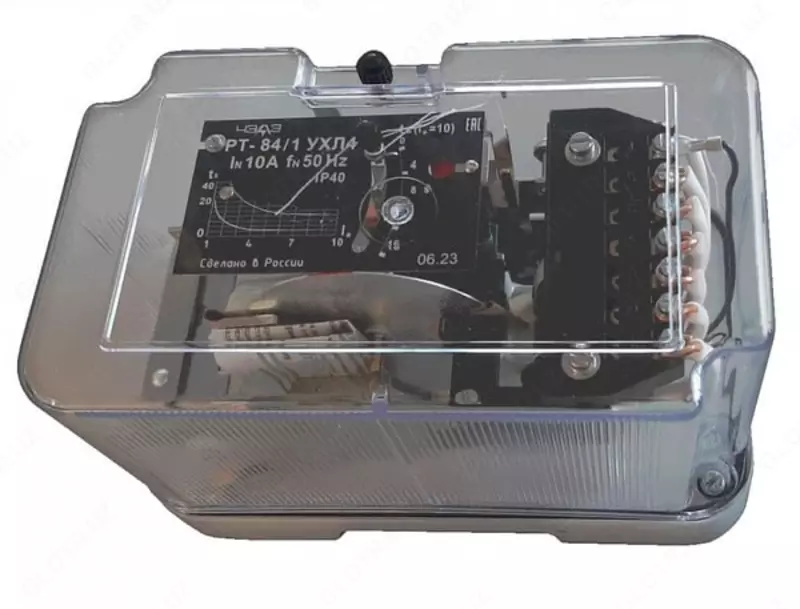

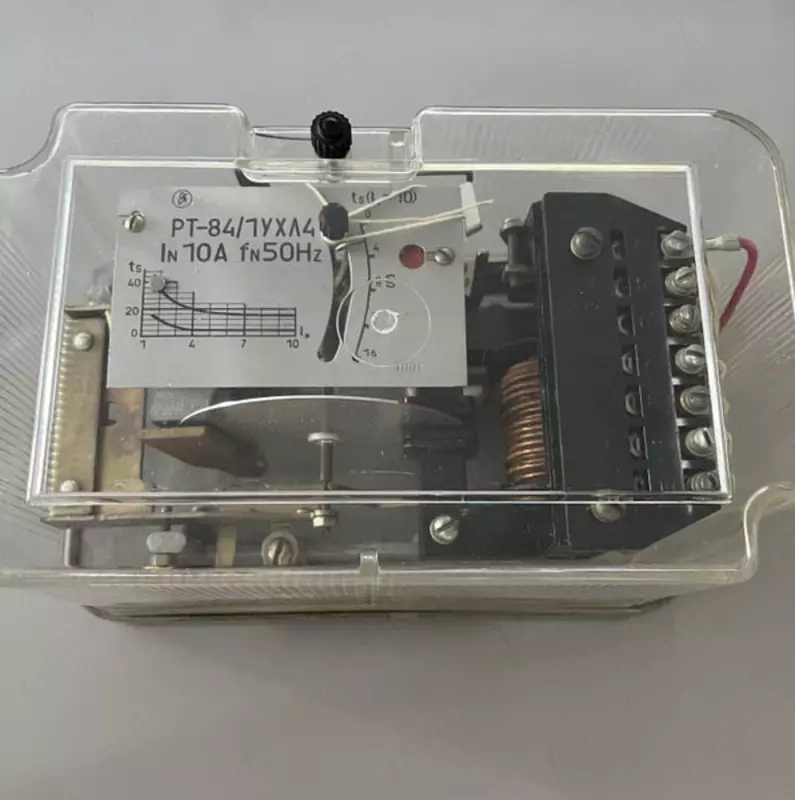

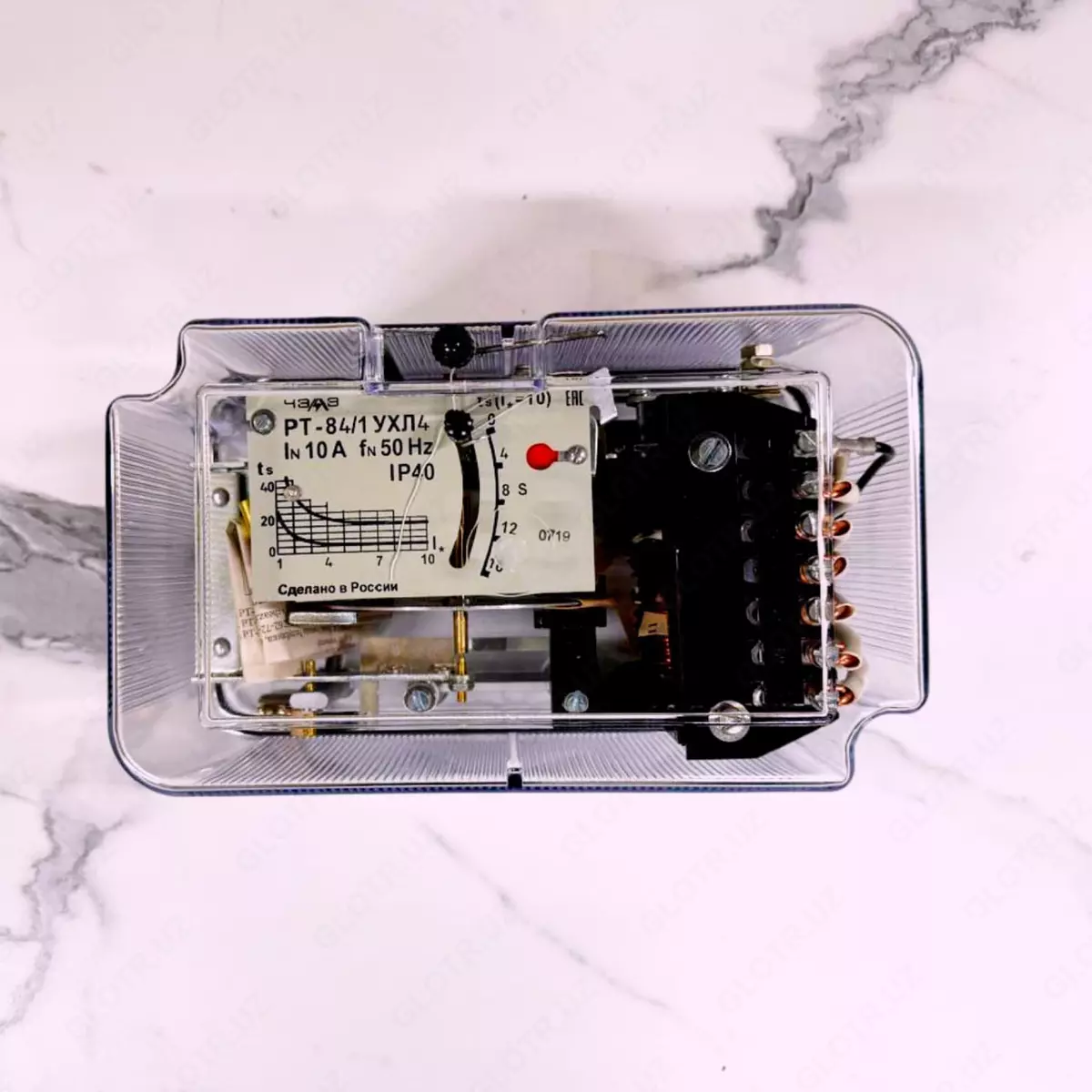

Maksimal tok rölesi RT-84/1 UHL4 10A, bog'liq, barqaror (1309130-modda)

RT-84/1 UHL4 10 A maksimal tok relesi elektr qurilmalarini ortiqcha yuklanish va qisqa tutashuvdan himoya qilish uchun mo‘ljallangan. Qurilma rele himoyasi tizimlarida qo‘llanadi va elektr dvigatellar, transformatorlar, elektr uzatish liniyalari hamda sanoat energetika tizimlarida ishlatiladi. Rele tok yuklamasini nazorat qiladi va belgilangan qiymatdan oshganda avtomatik ravishda ishga tushadi.

RT-84/1 modeli teskari vaqt xarakteristikasiga ega bo‘lgan bog‘liq vaqt relesi hisoblanadi. Bu shuni anglatadiki, qurilmaning ishlash vaqti tok qiymatiga bog‘liq bo‘ladi. Tok qancha katta bo‘lsa, rele shuncha tez ishlaydi. Bunday ishlash prinsipi elektr tizimlarini samarali himoya qilish imkonini beradi.

Qurilmaning nominal toki 10 A ni tashkil etadi. Tok qiymati sezilarli darajada oshganda rele boshqaruv yoki signal zanjiriga signal uzatadi va zarur bo‘lsa, elektr uskunalarini o‘chiradi. Bu esa elektr tizimlarida nosozliklarning oldini olishga yordam beradi.

Rele konstruktsiyasi boshqaruv kontakti va signal kontaktidan iborat kontakt tizimiga ega. Zarur bo‘lganda qo‘shimcha signal kontaktlarini ulash mumkin. Qurilma 24 dan 250 V gacha bo‘lgan o‘zgaruvchan yoki doimiy tok zanjirlarida ishlashi mumkin.

RT-84/1 relesining korpusi IP40 himoya darajasiga ega, klemmalar esa IP00 darajasida. UHL4 iqlimiy bajarilishi qurilmaning −20 °C dan +55 °C gacha bo‘lgan harorat sharoitida barqaror ishlashini ta’minlaydi. Rele elektr panellariga old yoki orqa tomondan vintli yoki шпilka yordamida o‘rnatiladi.

RT-84/1 maksimal tok relesi energetika tizimlari, sanoat avtomatikasi, transformatorlar va elektr dvigatellarini himoya qilish tizimlarida keng qo‘llanadi.

Afzalliklari

Elektr qurilmalarini ortiqcha tokdan ishonchli himoya qilish
Tok oshganda tez ishlaydigan teskari vaqt xarakteristikasi
O‘zgaruvchan va doimiy tok zanjirlarida ishlash imkoniyati
Qo‘shimcha signal kontaktlarini ulash imkoniyati
Sanoat sharoitida barqaror ishlash
Elektr panellariga qulay o‘rnatish

Texnik xususiyatlari

5 ta tez-tez so‘raladigan savollar

1. RT-84/1 relesi nima uchun ishlatiladi
   U elektr zanjirlarini ortiqcha tokdan himoya qilish uchun ishlatiladi

2. Qurilma qanday ishlaydi
   Tok oshganda rele tezroq ishlaydigan teskari vaqt xarakteristikasiga ega

3. Qayerlarda qo‘llaniladi
   Energetika tizimlari, transformatorlar va elektr dvigatellar himoyasida

4. Qanday kuchlanishda ishlaydi
   24–250 V o‘zgaruvchan yoki doimiy tok zanjirlarida

5. Qo‘shimcha kontaktlar ulash mumkinmi
   Ha, qo‘shimcha signal kontaktlarini ulash mumkin
