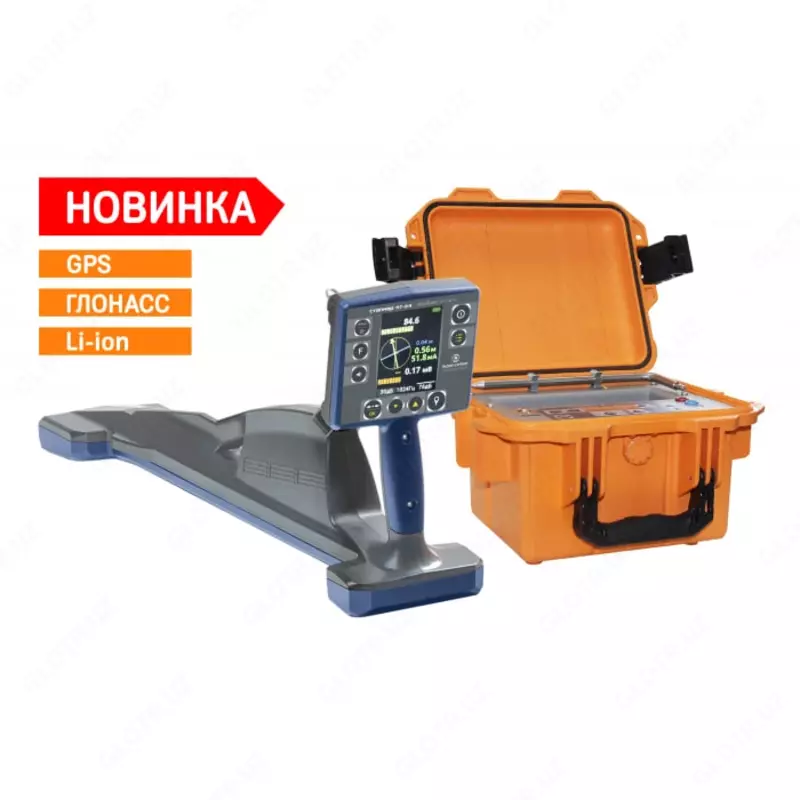

STALKER 15-24 trassa-qidiruv kompleksi

Stalker 15-24 trassani aniqlash majmuasi

(o‘rnatilgan GPS/GLONASS moduli, Li-Ion)

Stalker 15-24 trassani aniqlash majmuasi telefon, kuchlanish (elektr) kabellari va boshqa kommunikatsiyalarni tez va aniq qidirish, qoplama (izolyatsiya) nuqsonlarini hamda yotish chuqurligini aniqlash va keyinchalik kartografik xaritalash uchun mo‘ljallangan.

Telefon, kuchlanish kabellari va boshqa kommunikatsiyalarni tez va aniq aniqlash, qoplama nuqsonlarini va yotish chuqurligini belgilash hamda keyingi xaritalashni ta’minlaydi.

GT-15 generator tavsifi

Stalker GT-15 generatori tekshirilayotgan kommunikatsiya liniyalariga ishchi signal berish uchun mo‘ljallangan bo‘lib, Stalker seriyasidagi qabul qilgichlar bilan birgalikda trassa konfiguratsiyasi, yotish chuqurligi va kabel hamda quvurlardagi izolyatsiya shikastlanish joylarini aniqlash imkonini beradi.

Chiqish toki shakli — modifikatsiyalangan sinus.

Stalker GT-15 generatori ishchi chastotalari mos keladigan har qanday qabul qilgich bilan ishlashi mumkin.

Generator ichki germetik, xizmat talab qilmaydigan qo‘rg‘oshin-kislotali akkumulyator bilan ta’minlanadi:
12 V, 7 A/soat (1 dona).

Shuningdek, 12 V tashqi doimiy tok manbaidan ham quvvatlanishi mumkin.

Generator 11,0–10,5 V diapazonda kuchlanish pasayishini signalizatsiya qiladi. Kuchlanish 10,5 V dan 10,0 V gacha tushganda avtomatik o‘chadi.

Generator avtomatik zaryad rejimiga ega va mos quvvat bloki ulanganda avtomatik ishga tushadi. Akkumulyator ortiqcha zaryaddan himoyalangan.

GT-15 generatorining xususiyatlari

33 kHz chastota kontaktsiz signal uzatishda samarali aniqlashni ta’minlaydi.
Bir vaqtning o‘zida ikki chastotani uzatish.
Chiqish toki indikatsiyasi.
Kuchlanish, quvvat va yuk qarshiligi ko‘rsatkichlari ulanish sifatini va aniqlash masofasini baholash imkonini beradi.
Ikki ish rejimi — uzluksiz va impulsli.
Yuklamaga avtomatik moslashish.
O‘rnatilgan induktorli germetik monoblok korpus.
Korpus himoya darajasi — IP54.

Stalker PT-24 qabul qilgichi

(o‘rnatilgan GPS/GLONASS moduli, Li-Ion)

Stalker PT-24 qabul qilgichi generator bilan birgalikda quyidagilarni ta’minlaydi:

• Kommunikatsiyaning rejalashtirilgan joylashuvi va yo‘nalishini aniqlash, o‘qdan og‘ishni ko‘rsatish hamda bir vaqtda chuqurlik va ishchi tok kuchini ko‘rsatish (“TRASSA” rejimi).

• Izolyatsiya shikastlanish joylarini aniqlash, bir vaqtning o‘zida joylashuvi va chuqurligini belgilash (“TRASSA-DATCHIK” rejimi).

• Kabel tomirlarini ajratish, qisqa tutashuv yoki uzilish joylarini aniqlash (MD-01 mini-datchik bilan birga).

Generatorsiz ishlash rejimlari

PWR50 (ba’zi mamlakatlarda PWR60) va 550 Hz — sanoat chastotasi induktsiyalangan toklar bo‘yicha kabel liniyalarini qidirish.

100 Hz va 300 Hz — elektroximik himoya (EHP) signallari bo‘yicha quvurlarni va izolyatsiya shikastlanishini aniqlash.

550 Hz va 1450 Hz — havo liniyalarida yerga tutashuvni aniqlash.

“EFIR” — 48 Hz dan 14 kHz gacha telefon va translatsiya kanallari signallari bo‘yicha qidirish.

“RADIO” — 10 kHz dan 36 kHz gacha translatsiya signallari bo‘yicha qidirish.

Zond rejimi

“ZOND” rejimida avtonom uzatgichli zondlar va teleinspeksiya kameralarining joylashuvini aniqlash imkoniyati mavjud.

Xotira va ma’lumot uzatish

Qabul qilgich o‘lchov natijalarini xotirada saqlaydi, jumladan GPS/GLONASS yoki tashqi GPS qurilma (smartfon) koordinatalari bilan birga. Ma’lumotlar kompyuter yoki Android qurilmaga uzatiladi.

Elektr ta’minoti

Kirish kuchlanishi diapazoni — 6 dan 12,5 V gacha.
Quvvat manbai — 10,8 V nominal kuchlanishli Li-Ion akkumulyator (4000–4200 mA/soat) yoki 6 ta AA tipidagi batareya.

Zaryad indikatori va ortiqcha razryaddan avtomatik o‘chirish mavjud.

Quvvat bloki ulanganida akkumulyator chiqarilmasdan zaryadlanadi.

Bluetooth orqali tashqi GPS moduli, smartfon va kompyuter bilan ulanish imkoniyati mavjud.

Asosiy texnik ko‘rsatkichlar

Turi — trassani aniqlagich
Turi (vazifasi) — nuqson aniqlagich
Brend — Stalker
Seriya — 15-24

PT-24 qabul qilgichi

Ish chastotalari (generator bilan):
273, 526, 1024, 8928, 32768 Hz

Qo‘shimcha chastotalar:
491, 512, 982, 2000, 2048, 8440, 9828, 10000

Generatorsiz chastotalar:
25, 50, 60, 100, 300, 550, 1450 Hz

Zond qidirish chastotalari:
512, 32768 Hz

Dinamik diapazon — 102 dB
Chuqurlik aniqlash — 0,01 dan 10 m gacha
Tok aniqlash — 10 mA dan 10 A gacha
Quvvat iste’moli — 2,5 Vt dan ortiq emas
Uzluksiz ish vaqti — kamida 20 soat
O‘lchamlari — 700 × 300 × 140 mm
Og‘irligi — 1,8 kg

GT-15 generatori

Ish chastotalari — 273, 1024, 8928, 32768 Hz
Quvvat sozlash — 1 dan 10 Vt gacha (0,5–600 Om yuklama)
Tok iste’moli — 1,8 A dan ko‘p emas
Harorat diapazoni — −30 dan +55 °C gacha
O‘lchamlari — 210 × 130 × 100 mm
Og‘irligi — 2,5 kg

Komplektatsiya

PT-24 qabul qilgichi — 1 dona
Naushnik — 1 dona
Quvvat bloki — 1 dona
5×AA batareya bo‘limi — 1 dona
Bluetooth-USB adapter — 1 dona
Qabul qilgich sumkasi — 1 dona
Quyoshdan himoya g‘ilofi — 1 dona
Qabul qilgich qo‘llanmasi — 1 dona

GT-15 generatori — 1 dona
Generator quvvat bloki — 1 dona
5 m ulash simi — 2 dona
20 sm yerga ulash shtiri — 1 dona
“Krokodil” qisqichlari — 2 dona
Generator qo‘llanmasi — 1 dona
