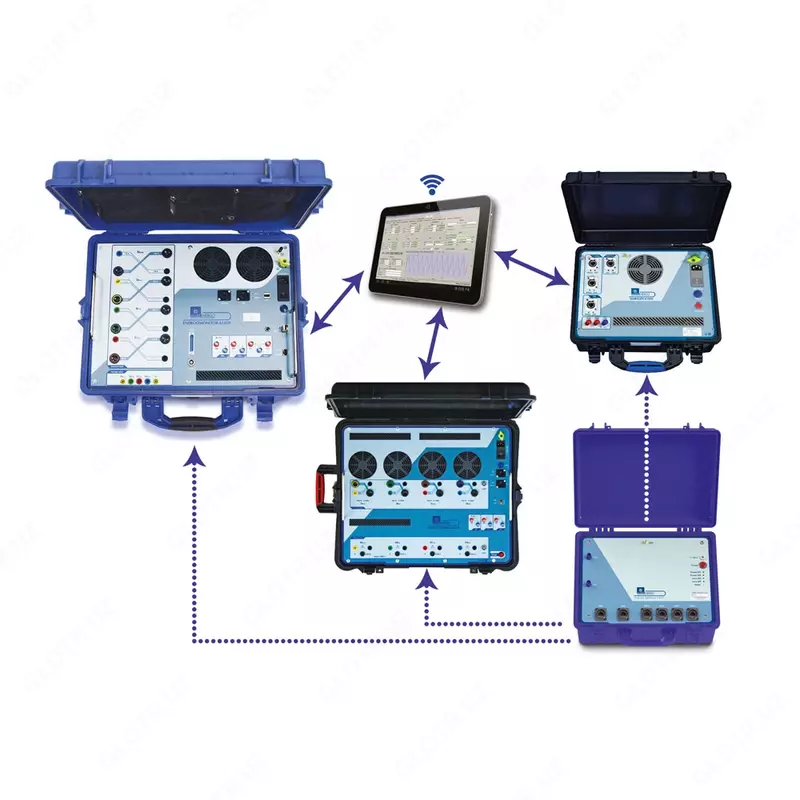

MarsTest-61850 — многофункциональный эталонный комплекс

Технические характеристики прибора эталонного измерительного многофункционального Энергомонитор-61850:

Измеряемые параметры	Диапазоны или поддиапазоны измерений	Вид и единица измерения погрешности, пределы допускаемой основной погрешности	Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов модификаций Энергомонитор-61850 Х-02 без использования токоизмерительных клещей
Напряжение переменного тока и напряжение основной гармоники (U и U(1)), В	0,1IН ≤ I ≤ 1,2IН	Относительная, %
		±[0,01+0,002(1,2UН/U-1)]	UН > 2 В
		±[0,015+0,003(1,2UН/U-1)]	UН ≤ 2 В
Напряжение постоянного тока (UDC), В		Относительная, %
	0,1UН ≤ U ≤ 1,7UН	±[0,01+0,005(1,7UН/U-1)]	5 В ≤ UН ≤ 480 В
		±[0,015+0,005(1,7UН/U-1)]	UН ≤ 2 В
	0,1UН ≤ U ≤ 1,25UН	±[0,015+0,005(1,25UН/U-1)]	UН = 800 В
Сила переменного тока и ток основной гармоник и (I и I(1)), А	0,1IН ≤ I ≤ 1,2IН	Относительная, %, ±[0,01+0,002(1,2IН/I-1)]
Сила постоянного тока 1) (IDC), А	0,1IН ≤ I ≤ 1,2IН	Относительная, %, ±[0,015+0,005(1,2IН/I-1)]	IН = 100 A
	0,1IН ≤ I ≤ 1,5IН	Относительная, % ±[0,015+0,005(1,5IН/I-1)]	IН < 100 A
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р(1)), Вт	0,1IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН	Относительная, %	PН = UН · IН
			0,9 ≤ |cos φ| ≤ 1,0
		±[0,01+0,004(1,44PН/P-1)]	UН > 2 В
		±[0,02+0,004(1,44PН/P-1)]	UН ≤ 2 В
			0,2 ≤ |cos φ| < 0,9
		±[0,015+0,004(1,44PН/P-1)]	UН > 2 В
		±[0,025+0,004(1,44PН/P-1)]	UН ≤ 2 В
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 2)		±[0,05+0,01(1,44QН/Q-1)	0,2 ≤ |sin φ| < 0,9 |
Полная электрическая мощность (S), В·А		Относительная, %	1
		±[0,02+0,005(1,2UН/U+1,2IН/I-2)]	UН > 2 В
		±[0,025+0,01(1,2UН/U+1,2IН/I-2)]	UН ≤ 2 В
Коэффициент мощности (КР = P/S)	0,1 ≤ КР ≤ 1,0	Абсолютная ±0,001	0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН
Частота переменного тока (f1), Гц	40 ≤ f1 ≤ 70	Абсолютная, Гц ±0,0002	0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между основными гармониками, градус:	От 0 до 360	Абсолютная, градус
- входных напряжений		±0,003	0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы		±0,003	0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН
		Относительная, %, ±0,1	IC,m > 0,01IН
Коэффициент гармони ки напряжения поря д ка h для h от 2 до 50 [КU(h)], %	От 0 до 49,9		0,2UН ≤ U ≤ 1,2UН
		Абсолютная, %, ±0,1	КU(h) < 1,0
		Относительная, %, ±0,3	КU(h) ≥ 1,0
		±0,3	для h от 2 до 10
		±1,0	для h от 11 до 50
Суммарный коэффициент гармоник напряжения (КU), %	От 0 до 49,9		0,2UН ≤ U ≤ 1,2UН
		Абсолютная, %, ±0,003	КU < 1,0
		Относительная, %, ±0,3	КU ≥ 1,0
Суммарный коэффициент гармоник тока (КI), %	От 0 до 49,9		0,2IН ≤ I ≤ 1,2IН
		Абсолютная, %, ±0,003	КI < 1,0
		Относительная, %, ±0,3	КI 1,0
Примечания 1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор-61850 Х - 02 - 1 ХХ; 2 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода о с новной гармоники; 3 Частота гармонической составляющей (гармоники) порядка h равна h·f1.
Измеряемые параметры электрической энергии	Диапазоны или поддиапазоны измерений	Вид и единица измерения погрешности, пределы допускаемой основной погрешности	Примечание
Диапазоны измерений и пределы допускаемых основных погрешностей измерений модификаций Энергомонитор-61850 Х - 02 - Х - Х1Х при использовании токоизмерительных клещей
Напряжение переменного тока и напряжение основной гармоники напряжения (U и U (1)), В	0,1UН ≤ U ≤ 1,2 UН	Относительная, %
		±[0,01+0,002(1,2UН/U-1)]	UН > 2 В
		±[0,015+0,003(1,2UН/U-1)]	UН ≤ 2 В
Напряжение постоянного тока (UDC), В		Относительная, %
	0,1UН ≤ U ≤ 1,7UН	±[0,01+0,005(1,7UН/U-1)]	UН от 5 до 480 В
		±[0,015+0,005(1,7UН/U-1)]	UН ≤ 2 В
	0,1UН ≤ U ≤ 1,25UН		UН = 800 В
Переменный ток и ток основной гармоники (I и I(1)), А	0,05IН ≤ I ≤ 1,2IН	Относительная, % ±[0,1+0,01(IН/I–1)] I ±[0,2+0,02(IН/I–1)] II ±[0,5+0,05(IН/I–1)] III ±[1,0+0,05(IН/I–1)] IV ±[2,0+0,1(IН/I–1)] V
Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт	0,1UН ≤ U ≤ 1,2UН	Относительная, %	PН = UН · IН
	0,01IН ≤ I ≤ 0,05IН	±0,2 I; ±0,4 II; ±1,0 II	0,9 < |cos φ| ≤ 1,0
	0,05IН < I ≤ 1,2IН	±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V
	0,01IН ≤ I ≤ 0,05IН	±0,25 I; ±0,5 II;	0,5 ≤ |cos φ| ≤ 0,9
	0,05IН < I ≤ 1,2IН	±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V
	0,1IН ≤ I ≤ 1,2IН	±[0,25+0,02(1,44PН/P-1)] I ±[0,5+0,05(1,44PН/P-1)] II ±[1,0+0,1(1,44PН/P-1)] III ±[2,0+0,1(1,44PН/P-1)] IV	0,2 ≤ |cos φ| < 0,5
Полная электрическая мощность (S), В·А	0,01IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН	Относительная, %
		±0,2 I; ±0,4 II; ±1,0 II	S < 0,1 (UН · IН)
		±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0	S ≥ 0,1 (UН · IН)
Коэффициент мощности (КР = P/S)	0,1 ≤ КР ≤ 1,0	Абсолютная, ±0,02 I; ±0,02 II; ±0,05 III; ±0,05 IV; ±0,10 V	0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН
Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 1)	0,1UН ≤ U ≤ 1,2UН	Относительная, %	1
	0,02IН ≤ I ≤ 0,05IН	±0,3 I; ±0,7 5 II; ±1,5III	0,9 < |sin φ| ≤ 1,0
	0,05IН < I ≤ 1,2IН	±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
	0,02IН ≤ I ≤ 0,1IН	±0,3 I; ±0,7 5 II; ±1,5III	0,5 ≤ |sin φ| ≤ 0,9
	0,1IН < I ≤ 1,2IН	±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
	0,1IН < I ≤ 1,2IН	±0,3 I; ±0,7 5 II; ±1,5 III; ±2,5 IV; ±2,5 V	0,2 ≤ |sin φ| < 0,5
Частота переменного тока (f1), Гц	40 ≤ f1 ≤ 70	Абсолютная, Гц ±0,001	0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между основными гармониками, градус:	От 0 до 360	Абсолютная, градус
- входных напряжений		±0,01	0,2UН ≤ U ≤ 1,2UН
- напряжения и тока одной фазы		±0,5	0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН
Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы, градус	От 0 до 360	Абсолютная, градус	0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН; КI(h) > 5 %; КU(h) > 1 %
		±2 I; ±2 II	для h от 2 до 10
		±10 I; ±10 II	для h от 11 до 20
		±20 I; ±20 II	для h от 21 до 50
Коэффициент гармоники порядка h напряжения для h от 2 до 50 [КU(h)], %	От 0 до 49,9		0,2UН ≤ U ≤ 1,2UН
		Абсолютная, %, ±0,003 %	КU(h) < 1,0
		Относительная, %, ±0,3	KU(h) ≥ 1,0
Коэффициент гармоники порядка h тока для h от 2 до 50 [KI(h)], %	От 0 до 49,9		0,2IН ≤ I ≤ 1,2IН
		Абсолютная, %, ±0,05 I; ±0,05 II	KI(h) < 1,0
		Относительная, %, ±5,0 I; ±5,0 I	KI(h) ≥ 1,0
Суммарный коэффициент гармоник напряжения (КU), %	От 0 до 49,9		0,2UН ≤ U ≤ 1,2UН
		Абсолютная, %, ±0,003 %	КU < 1,0
		Относительная, %, ±0,3	KU ≥ 1,0
Суммарный коэффициент гармоник тока (КI), %	От 0 до 49,9		0,2IН ≤ I ≤ 1,2IН
		Абсолютная, %, ±0,1 %	КI < 1,0
		Относительная, %, ±10	KI > 1,0
Примечания: 1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники; 2 Частота гармонической составляющей (гармоники) порядка h равна h·f1; 3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (IН) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.
