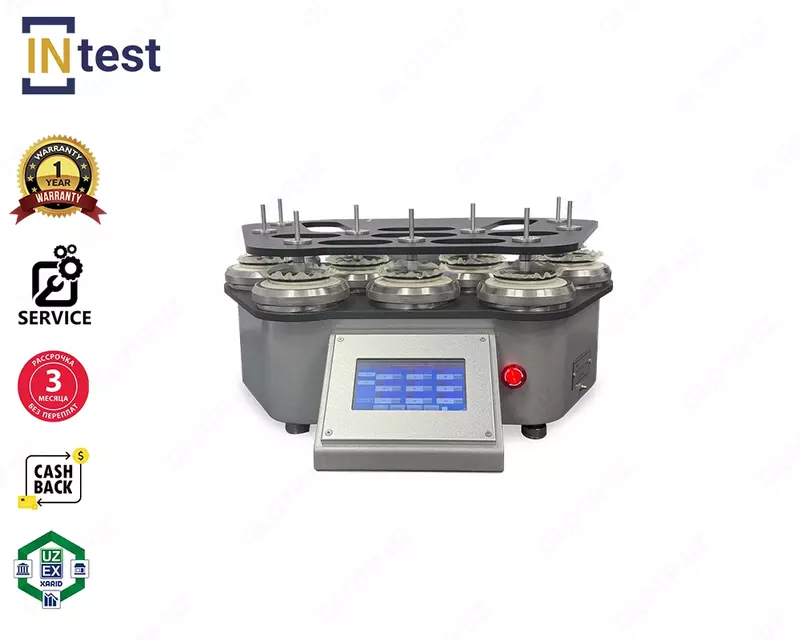

Martindale GT-C13 – matolarni ishqalanishga (yeyilishga) chidamliligini sinash qurilmasi
Sotuvda mavjud Kod: P-1127234Yangi va modernizatsiya qilingan Martindale abraziv eskirish va piling sinov qurilmasining privodi ikki tomonlama servo tizimi orqali ishlaydi. Standart Lissaju figurasi bo‘yicha harakat trayektoriyasi raqamli algoritm yordamida yaratiladi. Operatsiya aniq va to‘liq bajariladi. Avtomatik kalibrlash bir marta bosish orqali amalga oshiriladi. Qurilma olti xil sinov rejimini sozlashni qo‘llab-quvvatlaydi: 60×60 ishqalanish, 24×24 piling, 60-X, 60-Y, 24-X, 24-Y. Tizimda rejimlar o‘rtasida faqat bir bosish bilan o‘tish mumkin, qo‘shimcha apparat sozlamalari talab qilinmaydi.
U turli xil to‘qima tuzilmalarining ishqalanish va pilingga chidamliligini aniqlash uchun qo‘llaniladi. Namuna past bosimda va doimiy o‘zgarib turadigan yo‘nalishlarda ma’lum abrazivlar bilan ishqalab sinovdan o‘tkaziladi, so‘ngra eskirish yoki piling darajasi standart ko‘rsatkichlar bilan solishtiriladi.
Martindale qurilmasining afzalliklari
-
Sinov standarti: Lissaju figurasi, to‘g‘ri chiziq harakati.
-
Ishchi pozitsiyalar: 4, 6, 8 yoki 9 (ixtiyoriy).
-
Hisoblash usuli:
-
To‘g‘ri hisoblash.
-
Orqaga sanash.
-
-
9 va 12 kPa bosimga mo‘ljallangan standart namunalar ushlagichlari to‘plamda mavjud.
-
PLC boshqaruvi, 7 dyuymli rangli sensorli ekran, xitoy va ingliz tillaridagi interfeyslar.
-
Yuklar va asosiy komponentlar zanglamaydigan po‘latdan tayyorlangan bo‘lib, ular mustahkam va uzoq muddat xizmat qiladi.
-
Deformatsiyani oldini olish uchun yuqori harakatlanuvchi plastina maxsus 316 alyuminiy qotishmasidan tayyorlangan.
-
Eski, po‘lat sharlar bilan qo‘llab-quvvatlanadigan konstruksiya o‘rniga yangilangan konstruksiya ishlatilgan. Bu eskirish natijasida yuzaga keladigan qopqoqning notekisligi xavfini bartaraf etadi. Qopqoqni yuqoriga ko‘tarish va burish orqali namuna yuklash va sinov natijalarini olish ancha qulay.
-
Qo‘shimcha moy quyish teshigi texnik xizmat ko‘rsatishni osonlashtiradi va mashinaning uzoq muddat barqaror ishlashini ta’minlaydi.
Parametr Qiymatlari Ish joylari soni 4 / 6 / 8 / 9 Boshqaruv turi PLC boshqaruvi, sensorli displey Hisoblash diapazoni 0–999999 marta Aylanish tezligi 47,5 ±2,5 ayl/min Elektr ta’minoti AC220V, 50/60 Hz
Ishqalanishga chidamlilik sinovi (Abrasion test)
| Parametr | Qiymat |
|---|---|
| Namunani ushlagich | 198 ±2 g |
| Katta yuk joyi | 597 ±5 g |
| Umumiy massa (12 kPa) | 795 ±7 g |
| Kichik yuk joyi | 397 ±5 g |
| Umumiy massa (9 kPa) | 595 ±7 g |
Pilling testi
| Parametr | Qiymat |
|---|---|
| Yuk elementi (SS) | 155 ±1 g |
| Namunani ushlagich | 260 ±1 g |
| Umumiy massa | 415 ±2 g |
Ushlagich diametri
| Parametr | Qiymat |
|---|---|
| Abraziv ushlagichi | Φ28,65 ±0,05 mm |
| Pilling ushlagichi | Φ90 ±0,10 mm |
Bosim og‘irligi
| Parametr | Qiymat |
|---|---|
| Massa | 2,5 ±0,5 kg |
| Diametr | Φ120 ±10 mm |
O‘lchamlar (Uzunlik × Kenglik × Balandlik)
| 4 pozitsiya | 6 pozitsiya | 8 pozitsiya | 9 pozitsiya |
|---|---|---|---|
| 60×55×41 sm | 88×61×41 sm | 90×62×41 sm | 90×62×41 sm |
Og‘irlik
| 4 pozitsiya | 6 pozitsiya | 8 pozitsiya | 9 pozitsiya |
|---|---|---|---|
| 75 kg | 130 kg | 145 kg | 150 kg |
