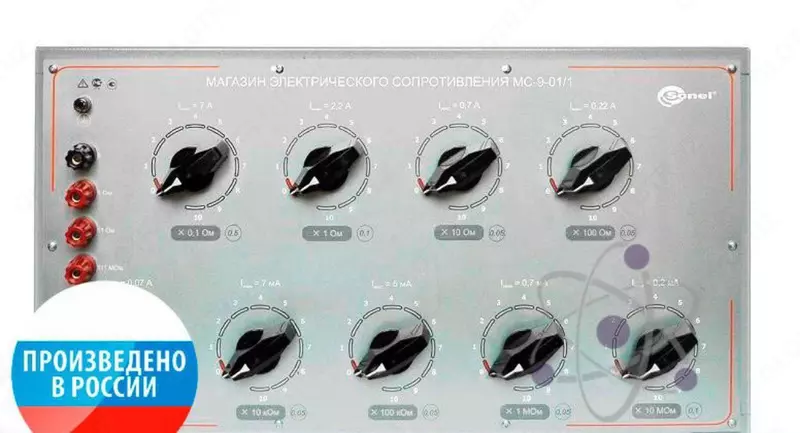

MC — магазин электрического сопротивления

Kod: P-0892264 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение магазина электрического сопротивления - МС:
Магазины электрического сопротивления серии МС применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRU, MRP, MPI, MZC по параметрам: сопротивление заземляющего устройства, напряжение прикосновения, сопротивление защитных проводников. Характеристики магазинов также позволяют их использование для поверки измерителей электрического сопротивления других типов.

Технические характеристики магазина электрического сопротивления - МС:

Основные технические характеристики 3х-секционных магазинов серии МС от 0,1 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	Pmax	Imax	МС-3-01/1	МС-3-01/2	МС-3-01/3
10 × 0,1 Ом	5 Вт	7 А	± 0,005 × Rвоспр	± 0,01 × Rвоспр	± 0,01 × Rвоспр
10 × 1 Ом	5 Вт	2,2 А	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 Ом	5 Вт	0,7 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 3х-секционных магазинов серии МС от 100 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	Pmax	Imax	МС-3-100/1	МС-3-100/2	МС-3-100/3
10 × 100 Ом	5 Вт	0,22 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 кОм	5 Вт	0,07 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 кОм	5 Вт	7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 3х-секционных магазинов серии МС от 100 кОм
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	Pmax	Imax	МС-3-100k/1	МС-3-100k/2	МС-3-100k/3
10 × 100 кОм	3 Вт	5 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 МОм	0,5 Вт	0,7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 МОм	0,5 Вт	0,2 мА	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 6-секционных магазинов серии МС от 0,1 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	Pmax	Imax	МС-6-01/1	МС-6-01/2	МС-6-01/3
10 × 0,1 Ом	5 Вт	7 А	± 0,005 × Rвоспр	± 0,01 × Rвоспр	± 0,01 × Rвоспр
10 × 1 Ом	5 Вт	2,2 А	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 Ом	5 Вт	0,7 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 100 Ом	5 Вт	0,22 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 кОм	5 Вт	0,07 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 кОм	5 Вт	7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 6-секционных магазинов серии МС от 0,1 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	Pmax	Imax	МС-6-100/1	МС-6-100/2	МС-6-100/3
10 × 100 Ом	5 Вт	0,22 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 кОм	5 Вт	0,07 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 кОм	5 Вт	7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 100 кОм	3 Вт	5 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 МОм	0,5 Вт	0,7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 МОм	0,5 Вт	0,2 мА	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Основные технические характеристики 9-секционных магазинов серии МС от 0,1 Ом
Номиналы сопротивления ступеней декад	Pmax	Imax	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	Pmax	Imax	МС-9-01/1	МС-9-01/2	МС-9-01/3
10 × 0,1 Ом	5 Вт	7 А	± 0,005 × Rвоспр	± 0,01 × Rвоспр	± 0,01 × Rвоспр
10 × 1 Ом	5 Вт	2,2 А	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 Ом	5 Вт	0,7 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 100 Ом	5 Вт	0,22 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 кОм	5 Вт	0,07 А	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 кОм	5 Вт	7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 100 кОм	5 Вт	5 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 1 МОм	0,5 Вт	0,7 мА	± 0,0005 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
10 × 10 МОм	0,5 Вт	0,2 мА	± 0,001 × Rвоспр	± 0,002 × Rвоспр	± 0,005 × Rвоспр
Общие характеристики
Параметр			MC-3	MC-6	MC-9
Габаритные размеры, мм			215×130×150	550×130×150	550×260×150
Масса, не более, кг			3	6	9
Климатические условия применения: — Температура — Влажность — Атмосферное давление, мм. рт. ст.			от 10 до 25 от 25 до 80 от 630 до 800
Условия хранения: — Температура, °C — Влажность, %			от -20 до +60 от 25 до 80
Степень защиты корпуса			IP40
Электрическая прочность изоляции			2 кВ
Сопротивление изоляции			> 10 ГОм
