Назначение

Мегаомметры Метерон МЕО (далее по тексту - мегаомметры) предназначены для измерений сопротивления изоляции, напряжения постоянного и переменного тока.

Описание

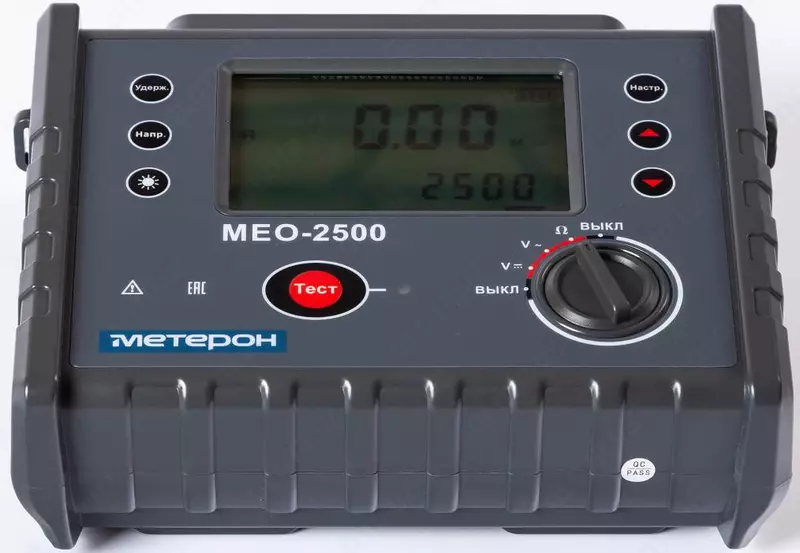

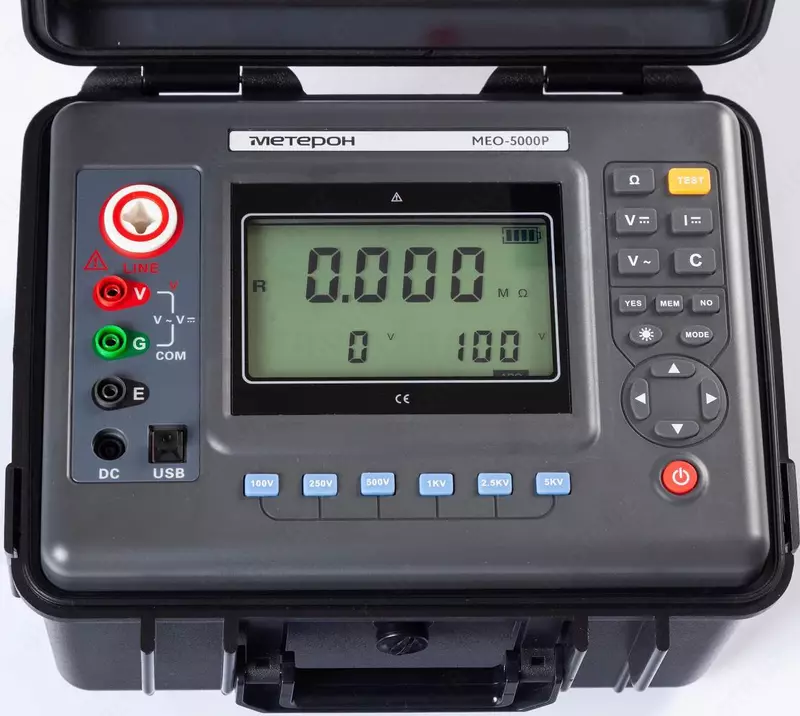

Мегаомметры представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП).

Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной сигнал преобразуется, обрабатывается и отображается в виде результата измерений на цифровом ЖК-дисплее.

Управление процессом измерений осуществляется при помощи встроенного микроконтроллера. Выходное испытательное напряжение формируется импульсным преобразователем из напряжения питания. Мегаомметры имеют несколько стандартных значений выходного напряжения.

Результаты измерений могут быть сохранены во встроенной памяти мегаомметров, а также переданы на внешний персональный компьютер с помощью интерфейса связи USB.

По результатам измерений мегаомметры рассчитывают индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR), характеризующие качественное состояние тестируемой изоляции.

Мегаомметры снабжены сервисными функциями таймера, компаратора, сигнализации, индикации заряда батареи питания, индикации тока утечки, индикации емкости объекта испытаний, подсветки дисплея, автоматического отключения при бездействии, памяти для результатов измерений.

Для выбора режима измерений и выходного напряжения в мегаомметрах используются поворотные переключатели и функциональные кнопки.

Основные узлы мегаомметров: преобразователь напряжения, измеритель тока, микроконтроллер, устройство управления, дисплей, источник питания.
