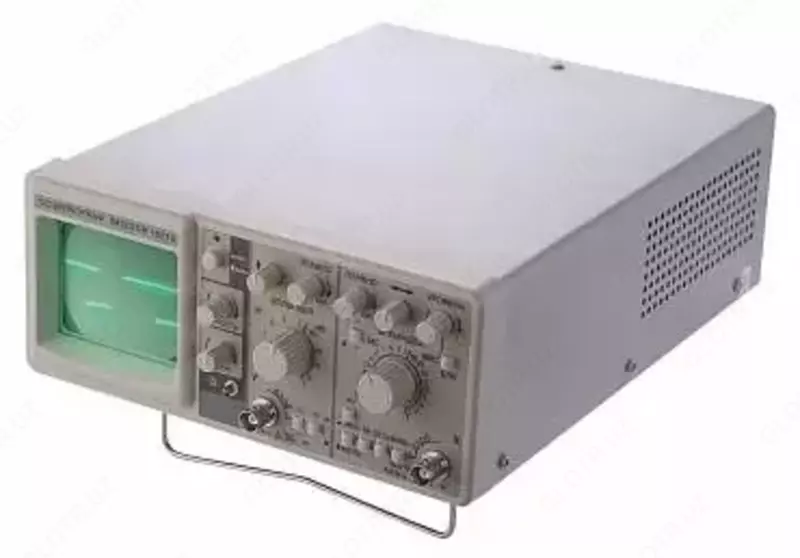

MEGEON 15010 - analog osiloskop

MEGEON 15010 xususiyatlari
Parametr qiymati
Kanallar soni 1
Tarmoqli kengligi (0…10) MGts
Vertikal og'ish:
Og'ish koeffitsienti 5 mV/div … 5 V/div (1, 2, 5 raqamlari qatoriga ko'ra bosqichma-bosqich)
1:10 bo'luvchi bilan 50 mV/div … 50 V/div
asosiy xato ±5%
1:10 ±7% bo'luvchi bilan asosiy xato
Kalibrlangan qiymatdan og'ish koeffitsientini 2,5 marta silliq sozlash
Yopiq kirish bilan to'g'ridan-to'g'ri va o'zgaruvchan kuchlanishning ruxsat etilgan umumiy qiymati 400 V
Vaqtinchalik javobning ko'tarilish vaqti 35 ns
Kirish faol qarshiligi 1 MOhm
1:10 10 MOhm bo'luvchi bilan
Kirish sig'imi 25 pF
1:10 bo'luvchi 20 pF bilan
Gorizontal og'ish:
Tozalash koeffitsienti 0,1 µs/div … 0,1 s/div (1, 2, 5 raqamlari qatoriga ko‘ra bosqichma-bosqich)
Supurish faktorini kalibrlangan qiymatdan 2,5 marta silliq sozlash
Asosiy xato ±5%
Supurish rejimi o'z-o'zidan tebranish, kutish va tetik darajasini blokirovka qilishdir.
Sinxronizatsiya:
Chastota diapazoni 20 Hz … 10 MGts
Ichki manbadan, tashqi manbadan, tarmoqdan, televizor signalidan sinxronlash turlari
Tashqi sinxronizatsiya amplitudasi (0,3 … 1) V
Sinxronizatsiya beqarorligi 0,1 div
Umumiy xususiyatlar:
Kalibrator parametrlari: chiqish signali shakli - kvadrat to'lqin
amplituda 0,5 V
xato ±2%
chastotasi 1 kHz
xato ±2%
CRT ekran o'lchami 36 × 48 mm (6 × 8 bo'linma)
Nur chizig'ining kengligi 0,8 mm
Quvvatlantirish manbai:
AC tarmog'idan 230 V, 50 Gts
Quvvat iste'moli 25 V-A
Foydalanish shartlari:
Foydalanish shartlari
Harorat: 5 ° C ... 40 ° C; Nisbiy namlik: 85% dan oshmasligi kerak

Saqlash va tashish shartlari
Harorat: -20°S ... 60°S

Namlik: kondensatsiyasiz 85% dan oshmasligi kerak

uzluksiz ishlash muddati 8 soat
Gabarit o‘lchamlari: 220×320×95 mm
Og'irligi: 3500 gr
