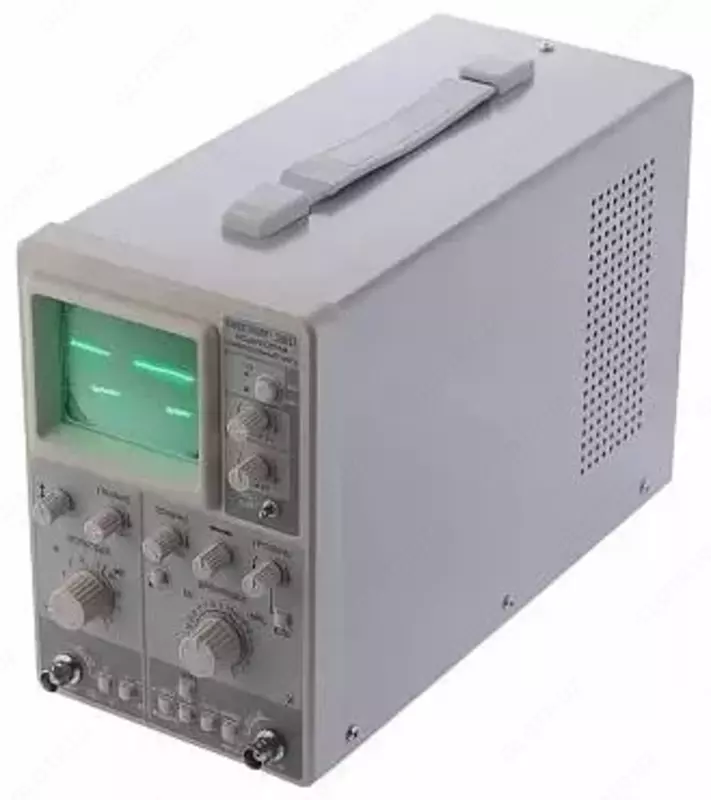

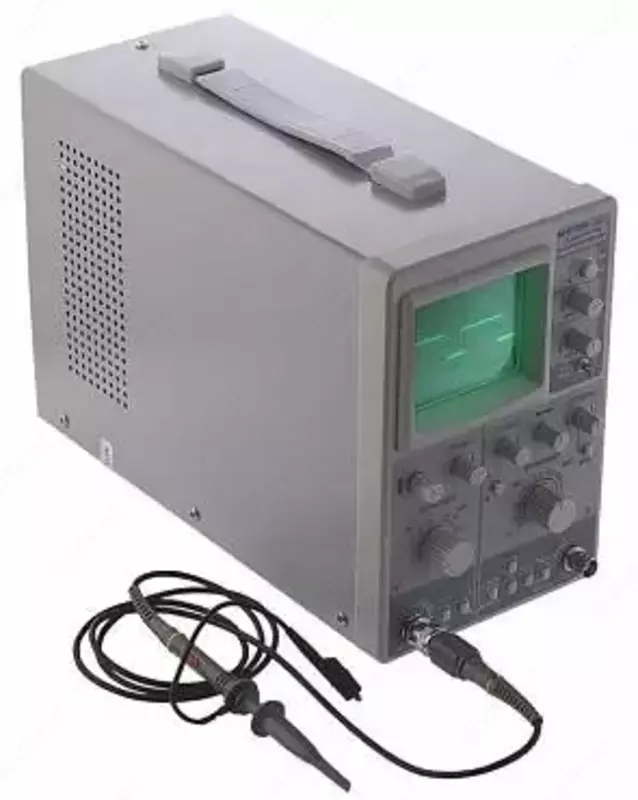

MEGEON 15011 - universal osiloskop

MEGEON 15011 xususiyatlari
Parametrning ma'nosi
Kanallar soni 1
Tarmoqli kengligi (0 ... 10) MGts
Vertikal og'ish:
Og'ish koeffitsienti 5 mV / div ... 5 V / div (1, 2, 5 raqamlari qatoriga ko'ra bosqichma-bosqich)
1:10 bo'luvchi bilan 50 mV / div ... 50 V / div
asosiy xato ±5%
1:10 ±7% bo'luvchi bilan asosiy xato
Kalibrlangan qiymatdan og'ish koeffitsientini 2,5 marta silliq sozlash
Yopiq kirish bilan to'g'ridan-to'g'ri va o'zgaruvchan kuchlanishning ruxsat etilgan umumiy qiymati 400 V
35 ns vaqtinchalik javobning ko'tarilish vaqti
Kirish qarshiligi 1 MŌ
1:10 bo'luvchi 10 MOhm bilan
Kirish sig'imi 25 pF
ajratuvchi bilan 1:10 20 pF
Gorizontal og'ish:
Tozalash koeffitsienti 0,1 µs/div ... 0,1 s/div (1, 2, 5 raqamlar qatoriga muvofiq bosqichlarda)
Supurish faktorini kalibrlangan qiymatdan 2,5 marta silliq sozlash
Asosiy xato ±5%
Supurish rejimi: o'z-o'zidan tebranish, kutish, tetik darajasi qulflangan
Sinxronizatsiya:
Chastota diapazoni 20 Hz…10 MGts
Ichki manbadan, tashqi manbadan, tarmoqdan, televizor signalidan sinxronlash turlari
Tashqi tetik amplitudasi (0,3 ... 1) V
Sinxronizatsiya beqarorligi 0,1 div
Umumiy xususiyatlar:
Kalibrator parametrlari chiqish signali shakli - kvadrat to'lqin
amplituda 0,5 V
xato ±2%
chastotasi 1 kHz
xato ±2%
CRT ekran o'lchami 36x48 mm (6x8 bo'linma)
Nur chizig'ining kengligi 0,8 mm
Quvvatlantirish manbai:
o'zgaruvchan tok tarmog'idan 220 V, 50 Hz
quvvat sarfi 25 VA
Foydalanish shartlari:
foydalanish shartlari
Harorat: 5 ° C ... 40 ° C; Nisbiy namlik: 85% dan oshmasligi kerak

Saqlash va tashish shartlari
Harorat: -20°S ... 60°S

Namlik: kondensatsiyasiz 85% dan oshmasligi kerak

uzluksiz ishlash muddati 8 soat
Umumiy o'lchamlari: 130 × 240 × 290 mm
Og'irligi: 3500 gr
