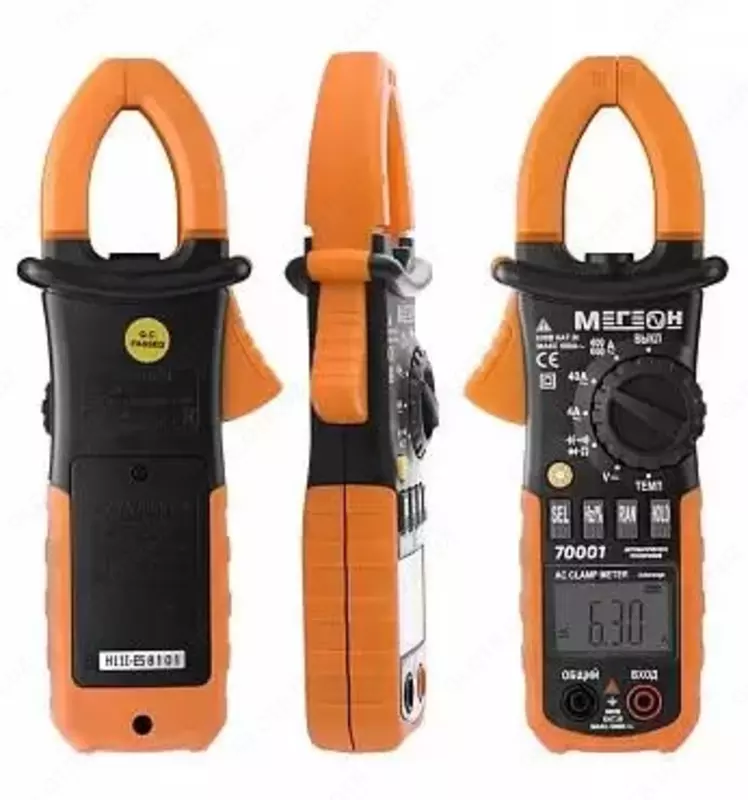

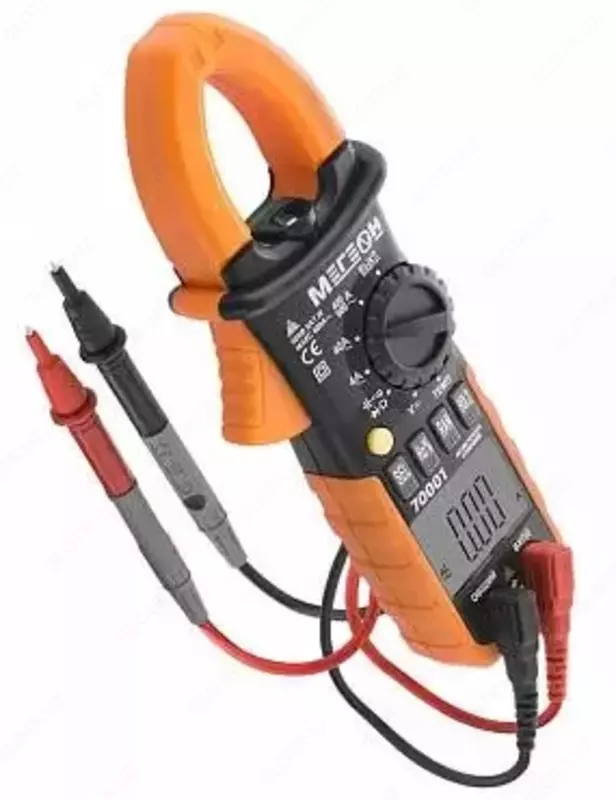

MEGEON 70001 - joriy qisqichlar

MEGEON 70001 xususiyatlari
doimiy kuchlanish (V=)

Diapazon

Ruxsat

Xato

400 mV

0,1 mV

±?0,8% + 2emr?

4B

1mV

40V

10mV

400V

0,1V

600V

1B

±?1,0% +2emr?

AC kuchlanish (V~)

400 mV

0,1 mV

±?1,0% + 10emr?

4B

1mV

±?1,2% +10emr?

40V

10mV

400V

0,1V

600V

1B

AC oqimi (A)

4A

0,001A

±?3,5% + 20emr?≤0,5A

±?3,0% +10emr?

40A

0,01A

±?3,0% +10emr?≤5A

±?2,5% + 10emr?

400A

0,1A

±?2,5% + 10emr?

600A

1A

±?1,5% + 5emr?

Qarshilik (Ō)

400 Ohm

0,1 Ohm

±(1,2% + 2dm)

4 kOm

0,001 kOm

±(2,0%+ 5emr)

40 kOm

0,01 kOm

400 kOm

0,1 kOm

4 MOhm

0,001 MOhm

40 MOhm

0,01 MOhm

Imkoniyat (F)

50nF

10pF

?10nF:+(5,0% +10emr)

>10nF:+?3,0% +10emr?

500nF

100pF

+?3,0%+ 5emr?

5 uF

1nF

50 uF

10nF

100 uF

100nF

Chastotasi (Hz)

50,00 Gts

0,01 Gts

+?0,1%+ 3emr?

500,0 Gts

0,1 Gts

5.000 kHz

0,001 kHz

50 kHz

0,01 kHz

100 kHz

0,1 kHz

Ish koeffitsienti (%)

0,1 ... 99,9%

0,1%

+ 3,0%

Harorat (?)

-20? ... 400?

0,1?

+?2,0% +2??

401? ... 1000?

1?

+2,0%

Diyot sinovi va uzluksizligi

Rejim

Ruxsat

Sinov shartlari

Diyot sinovi

1 mV

Teskari kuchlanish - 1,5 V

Qo'ng'iroq qilish

100 mOm

Ochiq elektron kuchlanish - 0,45 V

Problar orasidagi qarshilik < 50 ohm bo'lsa, ovozli signal

Umumiy xususiyatlar

Parametr

Ma'nosi

Oziqlanish

"AAA" tipidagi 1,5V batareya - 3 dona;

foydalanish shartlari

Harorat: 5...35°C

Nisbiy namlik: 10…80%

Tashish va saqlash shartlari

Harorat: -10...50°S

Nisbiy namlik: 10...80% kondensatsiz

Qurilma o'lchamlari

 208x78x35mm

Qurilmaning og'irligi

260 (batareyalar bilan)
