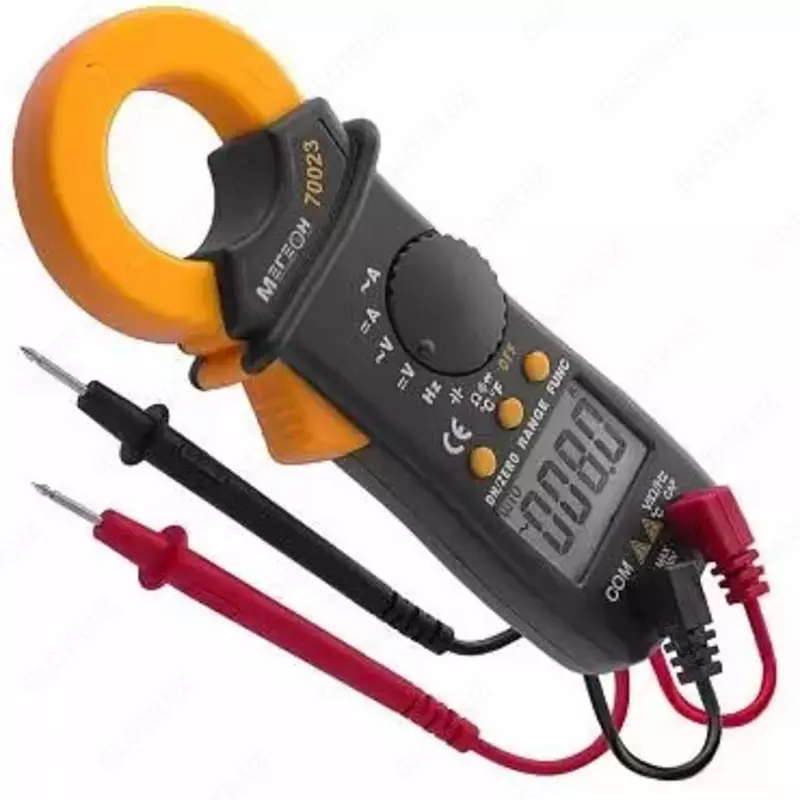

MEGEON 70023 - raqamli oqim qisqichlari

MEGEON 70023 xususiyatlari
doimiy kuchlanishni o'lchash

Diapazon

Ruxsat

Aniqlik

Qarshilik

0,4V

0,1 mV

±1% + 3 e.m.r.

≈ 10 mOm

4B

1mV

40V

10mV

400V

0,1V

600V

1B

AC kuchlanishni o'lchash (50…400 Gts)

Diapazon

Ruxsat

Aniqlik

Qarshilik

4B

1mV

±1,5% + 5 e.m.r.

≈ 10 mOm

40V

10mV

400V

0,1V

600V

1B

DC oqimini o'lchash

Diapazon

Ruxsat

Aniqlik

400A

0,1A

± 2% + 5 e.m.r.

600A

1A

AC tokni o'lchash (50…60Hz)

Diapazon

Ruxsat

Aniqlik

400A

0,1A

± 2% + 5 e.m.r.

600A

1A

Qarshilikni o'lchash (haddan tashqari yukdan himoya qilish 150V)

Diapazon

Ruxsat

Aniqlik

400 Ohm

0,1 ohm

± 1% + 3 e.m.r.

4 kOm

1 ohm

40 kOm

10 ohm

400 kOm

100 Ohm

4 mOm

1 kOm

40 mOm

10 kOm

± 1,2% + 5 e.m.r.

Imkoniyatlarni o'lchash (haddan tashqari yukdan himoya qilish 150V)

Diapazon

Ruxsat

Aniqlik

40 nF

10 pF

± 3% + 10 e.m.r.

400 nF

100 pF

4 µF

1 nF

40 mkF

10 nF

100 mkF

100 nF

Chastotani o'lchash (maksimal kuchlanish 50V)

Diapazon

Ruxsat

Aniqlik

40 Gts

0,01 Gts

± 0,5% + 3 e.m.r.

400 Gts

0,1 Gts

4 kHz

1 Gts

40 kHz

10 Gts

400 kHz

100 Gts

4 MGts

1 kHz

Haroratni o'lchash (kontaktli termojuft yordamida)

Diapazon

Ruxsat

Aniqlik

- 20…300°S

1°C

±1% + 5 e.m.r.

300…750°S

±2% + 15 e.m.r.

- 10…500°F

1° F

±1,5% + 6 e.m.r.

500…1382°F

±2% + 25 e.m.r.

Diyotlarni va zanjirning uzluksizligini tekshirish

Rejim

Sinov shartlari

Ko'rsatilgan qiymat

Diyot sinovi

Diyot bo'ylab taxminan oldinga kuchlanish pasayishini ko'rsatadi.

Oldinga oqim ≈0,5mA, teskari doimiy kuchlanish taxminan ≈1,5V

Davomiylik testi

Agar sinovdan o'tkazilayotgan kontaktlarning zanglashiga olib keladigan qarshiligi 220 Ohm ± 40 Ohm dan kam bo'lsa, displeyda 400 Ohm dan ortiq bo'lsa, ovozli signal eshitiladi;

Ochiq elektron kuchlanish ≈ 0,5V

Umumiy xususiyatlar

Qisqichlar uchun kabelning maksimal diametri

27 mm

Oziqlanish

"AAA" tipidagi 1,5V batareya - 2 dona.

foydalanish shartlari

Harorat: 0...40°C

Nisbiy namlik: 10…70%

Saqlash shartlari

Harorat: -20...50°C

Nisbiy namlik: 0...80% kondensatsiz

O'lchamlari

165x60x29 mm

Paketsiz og'irlik

185 g batareyalar bilan
